Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Mẫu 8, Mẫu 11

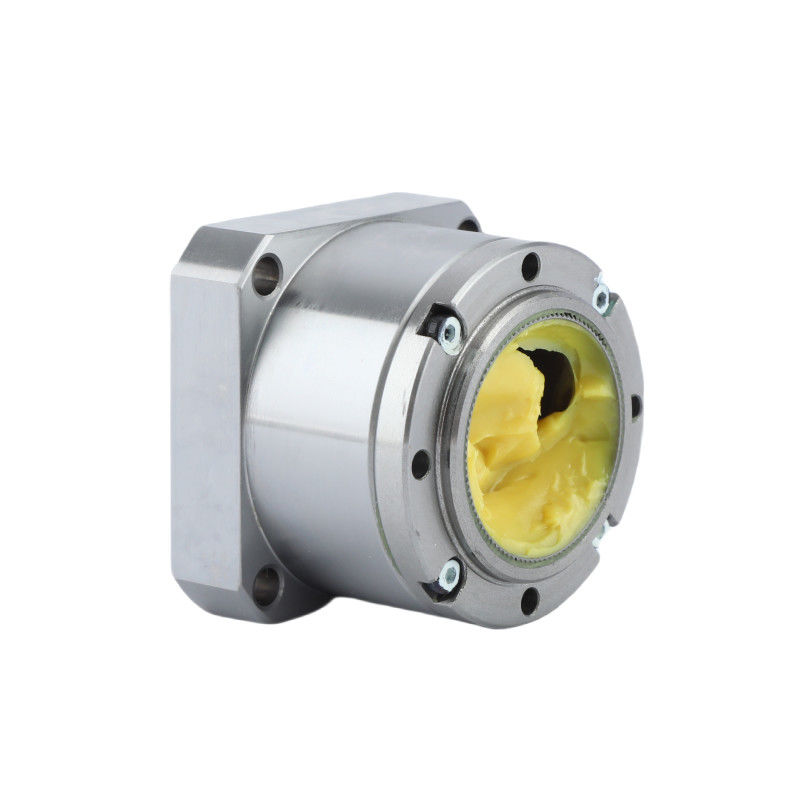

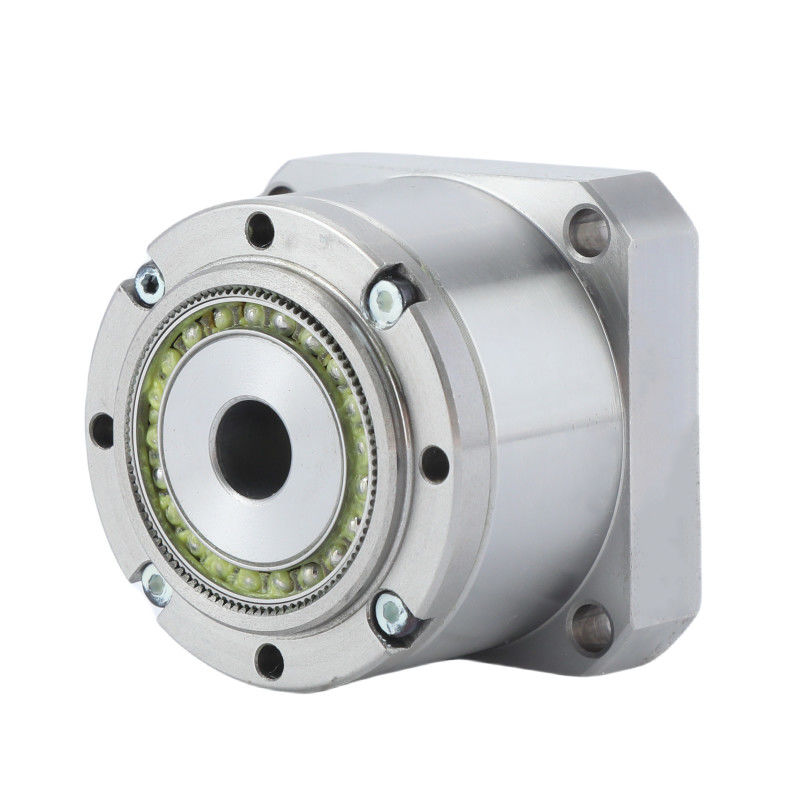

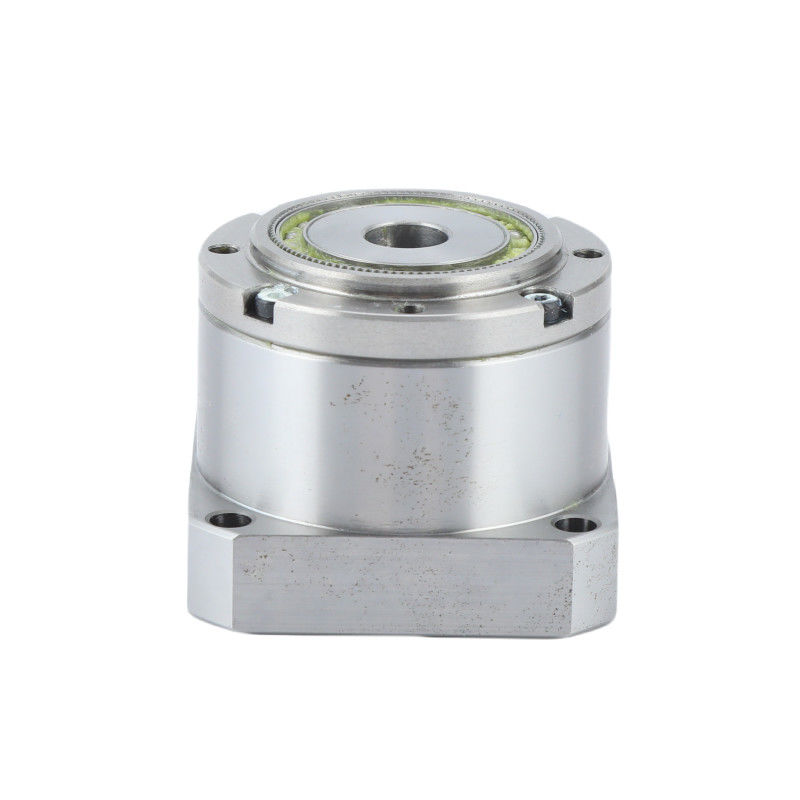

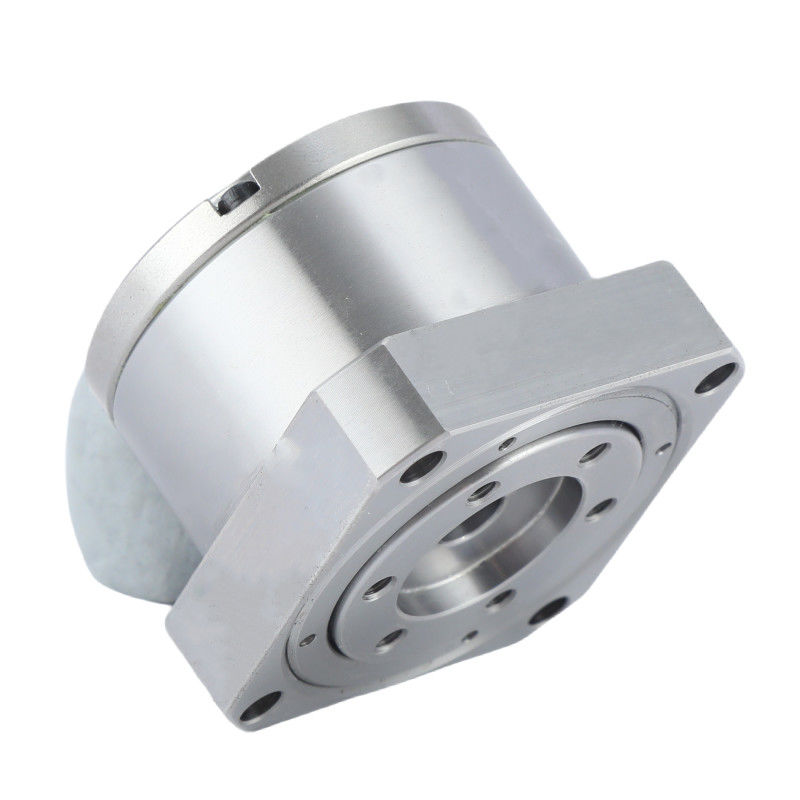

Động cơ sóng căng cao độ chính xác cao
Mô tả sản phẩm
Động cơ dẫn sóng căng (còn được gọi là bánh răng dẫn động hài hòa) là một loại hệ thống bánh răng cơ học sử dụng một dây đai linh hoạt với răng bên ngoài,được biến dạng bởi một phích hình elip xoay để tham gia với răng bánh răng bên trong của một spline bên ngoài.
Động cơ gia tốc sóng căng có một số lợi thế so với các hệ thống gia tốc truyền thống như bánh răng xoắn ốc hoặc hành tinh, bao gồm:
Tỷ lệ giảm bánh răng cao là có thể trong một khối lượng nhỏ (tỷ lệ từ 30:1 đến 320:1 là có thể trong cùng một không gian mà các bánh răng hành tinh thường chỉ tạo ra tỷ lệ 10: 1).
Nhược điểm bao gồm một xu hướng "đổi gió" (tốc độ xoắn của mùa xuân) trong khu vực mô-men xoắn thấp.
Động cơ chuyển động sóng căng thường được sử dụng trong robot và hàng không vũ trụ. Nó có thể cung cấp giảm bánh răng nhưng cũng có thể được sử dụng để tăng tốc độ xoay hoặc cho bánh răng khác biệt.
Các đặc điểm chính
Biểu đồ tham số định số của động cơ âm thanh thu nhỏ
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ) |
Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ) |
Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Giờ | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| Các đặc điểm chính củaMáy giảm sóng căng nhỏ LS và LH | |||
| Sản phẩm | Máy giảm sóng căng mini Harmonic Drive | ||
|
Vật liệu
|
Thép, nhôm, polyurethane, vòng bi và niêm phong, dầu bôi trơn | ||
|
Tỷ lệ giảm
|
50, 80, 100 | ||
|
Phản ứng dữ dội
|
Ít hơn 30 arc sec | ||
|
Tốc độ đầu vào trung bình
|
3500 vòng/phút | ||
|
Tốc độ đầu vào tối đa
|
8500 vòng/phút | ||
|
Sự sống được thiết kế
|
10000 giờ | ||
|
Mô hình
|
8, 11 | ||
|
Trọng lượng
|
00,06 đến 0,27 kg | ||
| Bảo hành | 1 năm | ||
Ứng dụng
| |
|
|
| Máy CNC | Hàng không vũ trụ | Robot công nghiệp |
Câu hỏi thường gặp
1Một hộp dẫn hòa âm là gì?
Một hộp truyền động hài hòa là một loại hệ thống bánh răng tạo ra tỷ lệ giảm cao trong kích thước nhỏ gọn.Nó sử dụng cơ học của một yếu tố biến dạng linh hoạt để truyền chuyển động và đạt được độ chính xác cao và mô-men xoắn.
2Làm thế nào để một hộp số động cơ hài hòa hoạt động?
Một hộp số hài hòa hoạt động bằng cách sử dụng một spline tròn, flexspline, và một máy phát sóng.mà sau đó tham gia với răng của spline hình tròn ở hai điểm, cung cấp tỷ lệ giảm cao thông qua sự khác biệt trong số lượng răng giữa các yếu tố tham gia.
3Có thể điều khiển ngược được không?
Đúng vậy, bộ chuyển động hài hòa có thể được điều khiển trở lại. mỗi lần trục di chuyển và chậm lại nhanh chóng,Trọng lực tải trên mặt đầu ra của bánh răng đẩy bánh răng trở lại (một cách có kiểm soát), được xác định bởi động cơ và bộ điều khiển).
4Động cơ hài hòa làm gì?
Động cơ Hamornic được sử dụng để tăng mô-men xoắn đầu ra trong các bánh răng được sử dụng trong xay, trong sản xuất và trong các máy sử dụng cánh tay robot.
Chúng tôi có thể tùy chỉnh động cơ theo yêu cầu và bản vẽ của khách hàng.
6Ưu điểm lớn nhất của sản phẩm của ông là gì?
Chúng tôi có thể cung cấp một loạt các sản phẩm hoàn chỉnh, và chất lượng của ổ đĩa hài hòa của chúng tôi là ổn định.
