Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Mẫu 8, Mẫu 11
Mô tả sản phẩm

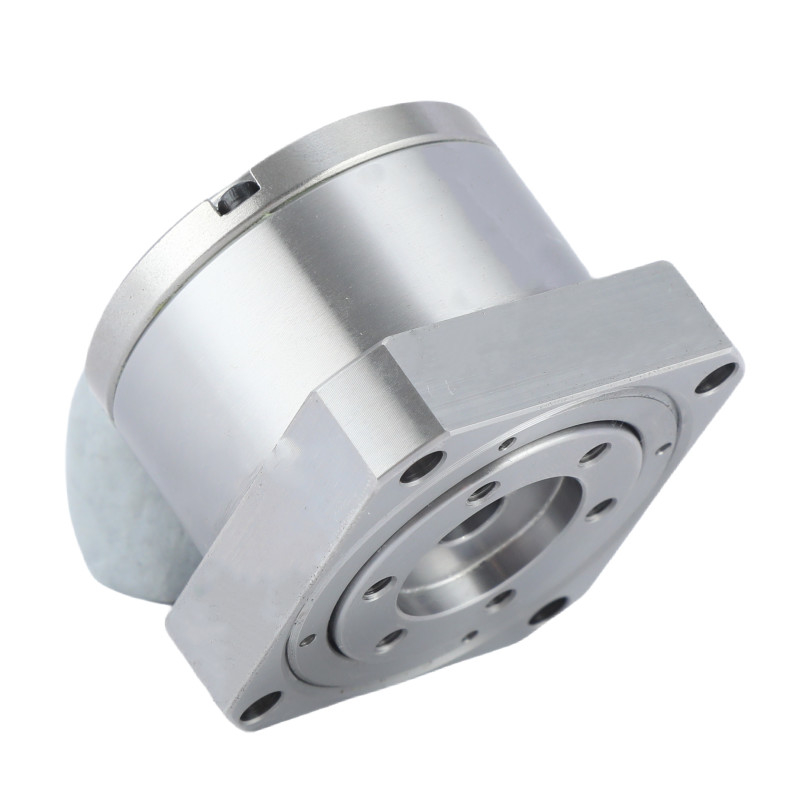

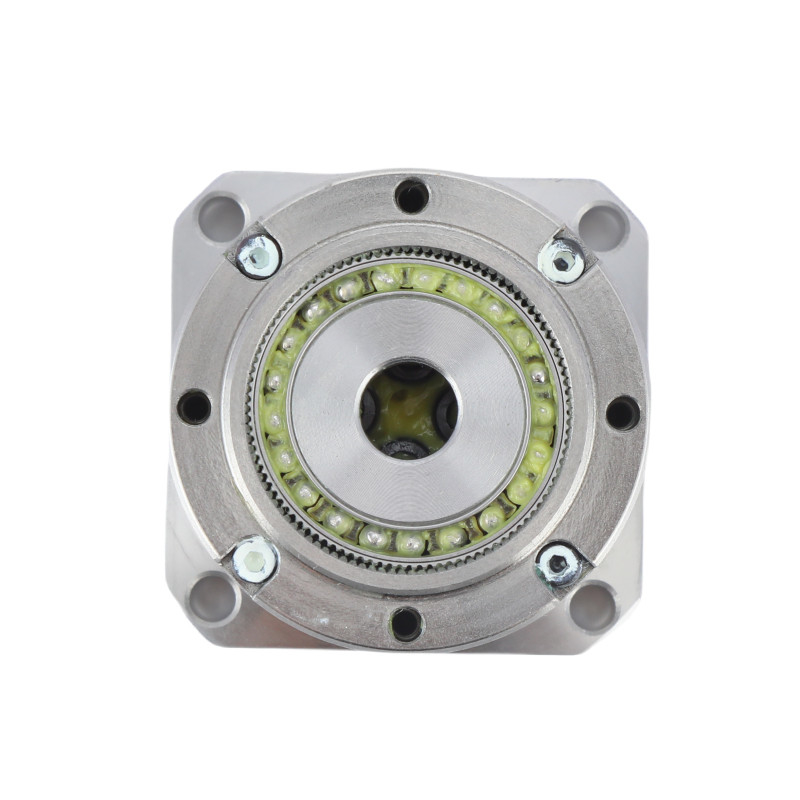

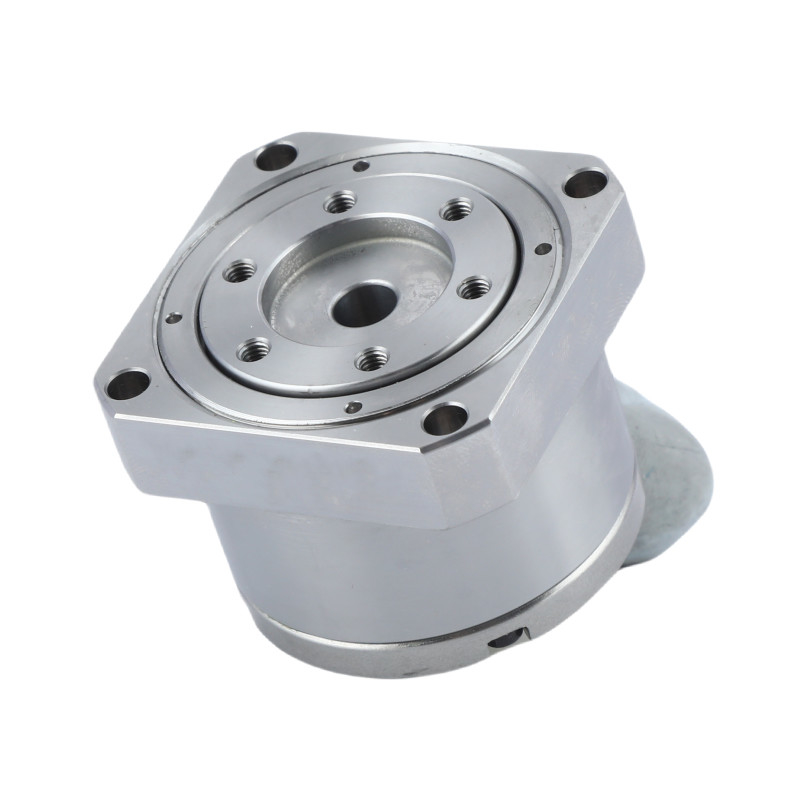

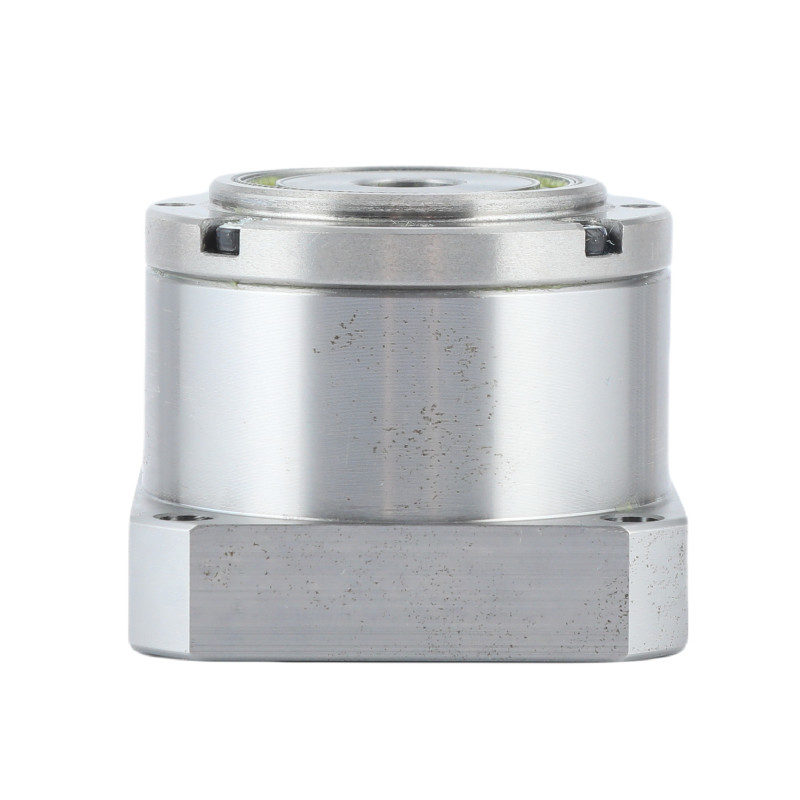

Các động cơ hòa nhịp mô hình 8 và mô hình 11 của loạt LS và LH được gọi là bộ giảm sóng căng dạng nhỏ.
LS Và LH series miniature strain wave reducers cung cấp độ chính xác định vị cao trong một gói rất nhỏ gọn.
Những bánh xe sóng căng nhỏ này là thích hợp cho các ứng dụng bán dẫn và robot, đặc biệt là các trục đầu cánh tay cho các robot công nghiệp và cộng tác nhỏ.Máy công nghiệp mà trọng lượng là một yếu tố quan trọng.
Làm thế nào nó hoạt động
Flexspline có đường kính nhỏ hơn một chút và có ít răng hơn hai răng so với Circular Spline.Hình dạng hình elip của Generator sóng làm cho răng của Flexspline để tham gia vào vòng tròn ở hai vùng đối diện trên trục chính của elipĐối với mỗi 180 độ xoay theo chiều kim đồng hồ của máy phát sóng Flexspline răng được tiến ngược chiều kim đồng hồ bằng một răng liên quan đến đường tròn.Mỗi vòng quay hoàn chỉnh theo chiều kim đồng hồ của Generator sóng kết quả trong Flexspline di chuyển theo chiều ngược chiều kim đồng hồ bởi hai răng từ vị trí ban đầu của nó liên quan đến đường tròn.
Các đặc điểm chính
Bảng tham số của ổ đĩa hài hòa thu nhỏ
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ) |
Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ) |
Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Giờ | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| Các đặc điểm chính củaMáy giảm sóng căng nhỏ LS và LH | |||
| Sản phẩm | Máy giảm sóng căng mini Harmonic Drive | ||
|
Vật liệu
|
Thép, nhôm, polyurethane, vòng bi và niêm phong, dầu bôi trơn | ||
|
Tỷ lệ giảm
|
50, 80, 100 | ||
|
Phản ứng dữ dội
|
Ít hơn 30 arc sec | ||
|
Tốc độ đầu vào trung bình
|
3500 vòng/phút | ||
|
Tốc độ đầu vào tối đa
|
8500 vòng/phút | ||
|
Sự sống được thiết kế
|
10000 giờ | ||
|
Mô hình
|
8, 11 | ||
|
Trọng lượng
|
00,06 đến 0,27 kg | ||
| Bảo hành | 1 năm | ||
Ứng dụng
|
|
| Robot công nghiệp | Hàng không vũ trụ |
|
|
| Hệ thống đóng gói | Máy CNC |
Câu hỏi thường gặp
1Một hộp dẫn hòa âm là gì?
Một hộp truyền động hài hòa là một loại hệ thống bánh răng tạo ra tỷ lệ giảm cao trong kích thước nhỏ gọn.Nó sử dụng cơ học của một yếu tố biến dạng linh hoạt để truyền chuyển động và đạt được độ chính xác cao và mô-men xoắn.
2Hộp chuyển động hài hòa hoạt động như thế nào?
Một hộp số hài hòa hoạt động bằng cách sử dụng một spline tròn, flexspline, và một máy phát sóng.mà sau đó tham gia với răng của spline hình tròn ở hai điểm, cung cấp tỷ lệ giảm cao thông qua sự khác biệt trong số lượng răng giữa các yếu tố tham gia.
3Có thể điều khiển ngược được không?
Đúng vậy, bộ chuyển động hài hòa có thể được điều khiển trở lại. mỗi lần trục di chuyển và chậm lại nhanh chóng,Trọng lực tải trên mặt đầu ra của bánh răng đẩy bánh răng trở lại (một cách có kiểm soát), được xác định bởi động cơ và bộ điều khiển).
4Động cơ hài hòa làm gì?
Động cơ Hamornic được sử dụng để tăng mô-men xoắn đầu ra trong các bánh răng được sử dụng trong xay, trong sản xuất và trong các máy sử dụng cánh tay robot.
Chúng tôi có thể tùy chỉnh động cơ theo yêu cầu và bản vẽ của khách hàng.
6Ưu điểm lớn nhất của sản phẩm của anh là gì?
Chúng tôi có thể cung cấp một loạt các sản phẩm hoàn chỉnh, và chất lượng của ổ đĩa hài hòa của chúng tôi là ổn định.
