Zero Backlash Thiết kế nhỏ gọn Động hài hòa

Mô tả sản phẩm

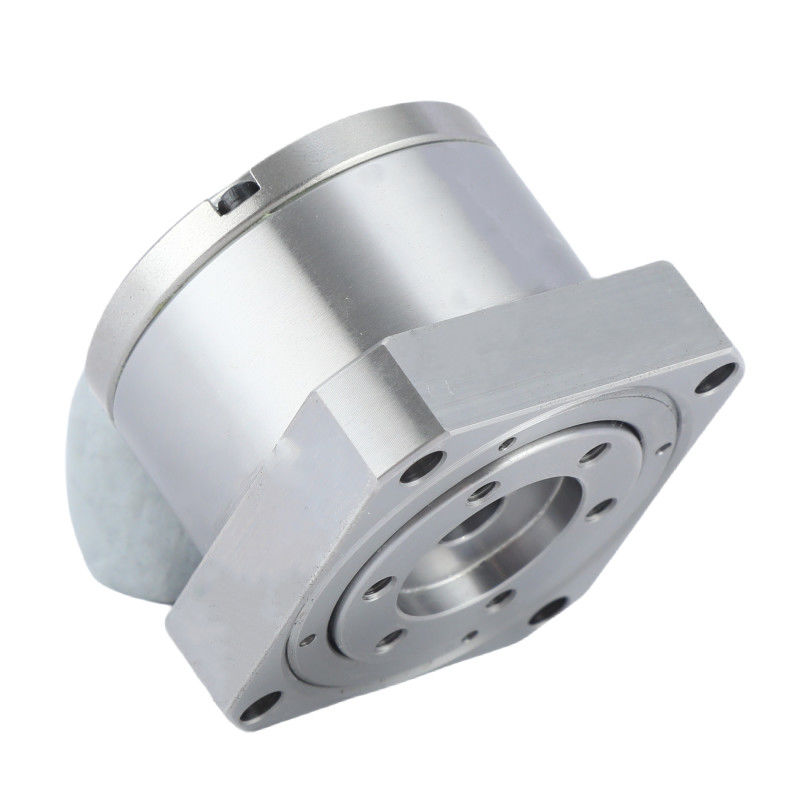

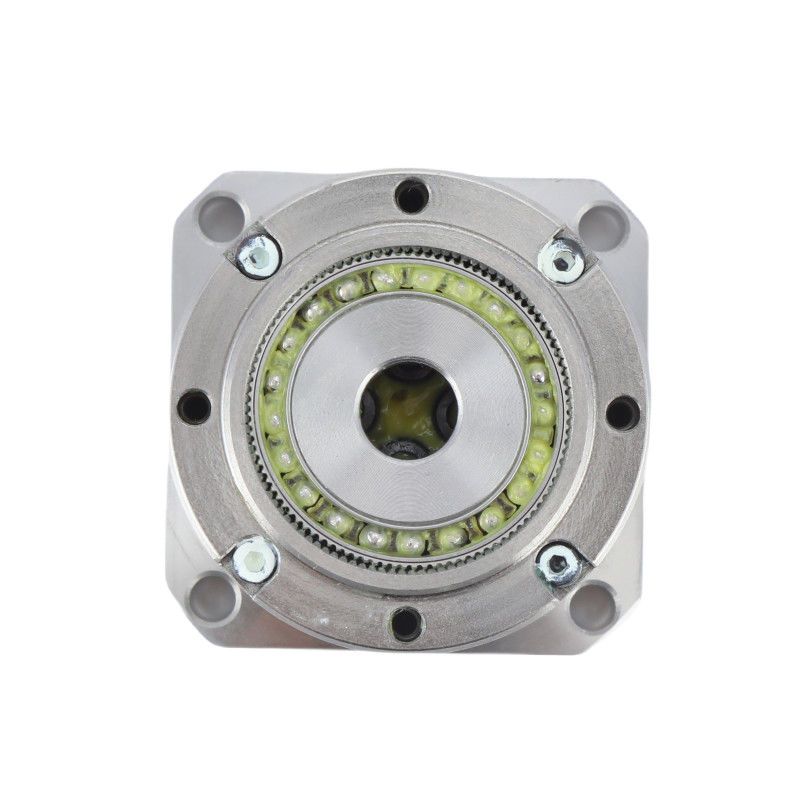

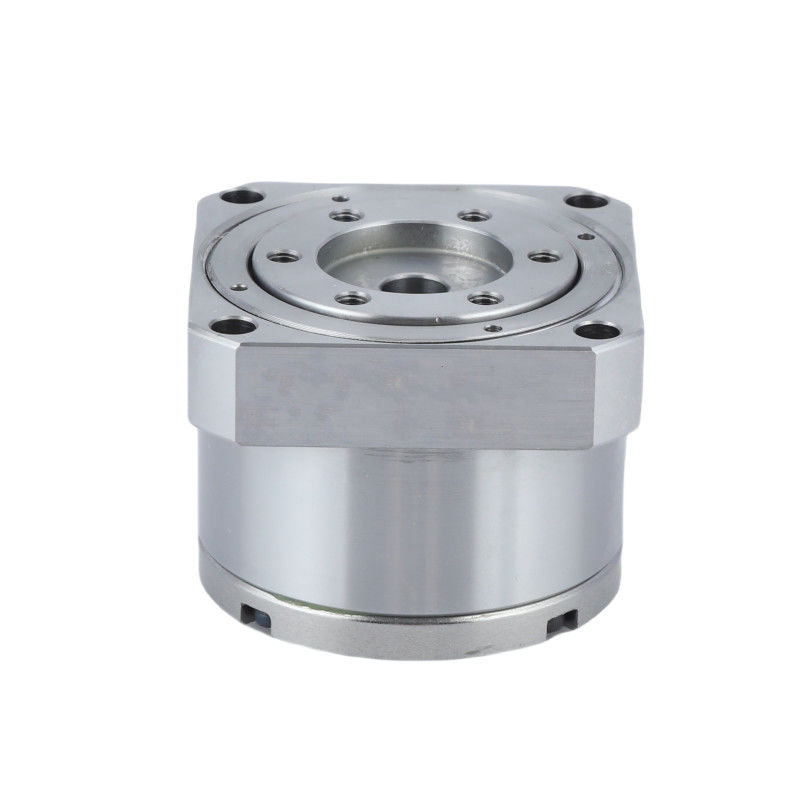

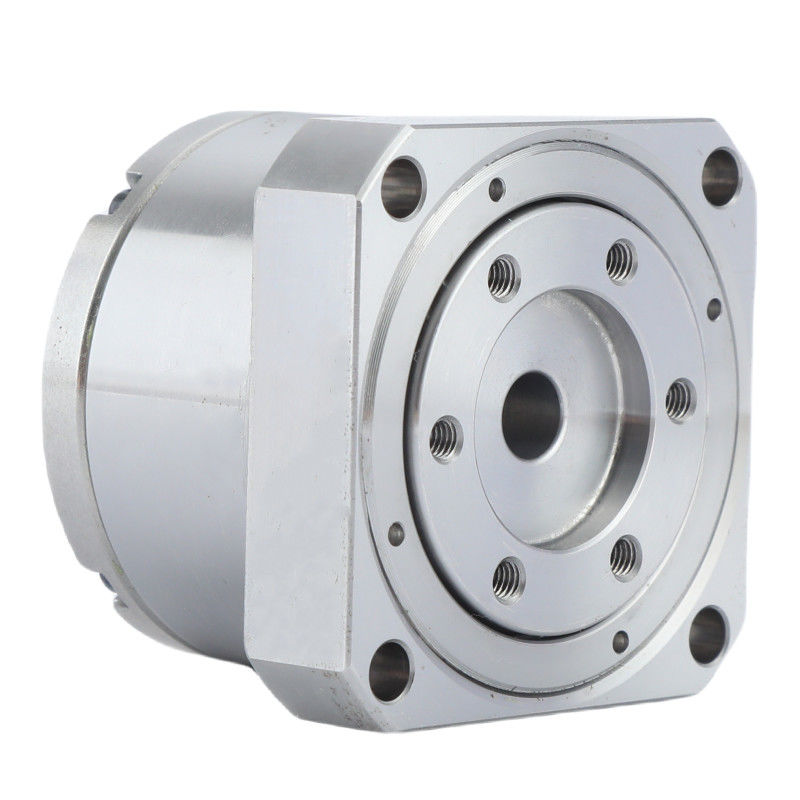

Các động cơ hòa nhịp mô hình 8 và mô hình 11 của loạt LS và LH được gọi là bộ giảm sóng căng dạng nhỏ.

LS Và LH series miniature strain wave reducers cung cấp độ chính xác định vị cao trong một gói rất nhỏ gọn.

Những bánh xe sóng căng nhỏ này là thích hợp cho các ứng dụng bán dẫn và robot, đặc biệt là các trục đầu cánh tay cho các robot công nghiệp và cộng tác nhỏ.Máy công nghiệp mà trọng lượng là một yếu tố quan trọng.

Làm thế nào nó hoạt động

Flexspline có đường kính nhỏ hơn một chút và có ít răng hơn hai răng so với Circular Spline.Hình dạng hình elip của Generator sóng làm cho răng của Flexspline để tham gia vào vòng tròn ở hai vùng đối diện trên trục chính của elipĐối với mỗi 180 độ xoay theo chiều kim đồng hồ của máy phát sóng Flexspline răng được tiến ngược chiều kim đồng hồ bằng một răng liên quan đến đường tròn.Mỗi vòng quay hoàn chỉnh theo chiều kim đồng hồ của Generator sóng kết quả trong Flexspline di chuyển theo chiều ngược chiều kim đồng hồ bởi hai răng từ vị trí ban đầu của nó liên quan đến đường tròn.

Các đặc điểm chính

Thiết kế siêu phẳng Dòng Miniature cung cấp thiết kế động cơ hài hòa siêu phẳng, đảm bảo khả năng tương thích với các ứng dụng không gian hạn chế.

Xây dựng nhẹ Được thiết kế bằng vật liệu nhẹ,Hình thu nhỏloạt giảm thiểu trọng lượng tổng thể mà không ảnh hưởng đến hiệu suất.

Kích thước nhỏ gọnVới một yếu tố hình thức nhỏ,Hình thu nhỏseries harmonic drive là lý tưởng cho các ứng dụng mà hạn chế kích thước là một mối quan tâm.

Đồ xích cán chéo cứng caoSử dụng vòng bi xoay chéo cứng cao,Hình thu nhỏSeries đảm bảo điều khiển chuyển động trơn tru và chính xác, nâng cao hiệu suất tổng thể.

Đặc điểm đầu vào cao nhấtMáy giảm sóng căng tích hợp, kết hợp với một động cơ nhỏ hiệu suất cao, cung cấpHình thu nhỏloạt với các đặc điểm đầu vào cao nhất trong cùng một điều kiện bánh răng, đảm bảo hiệu quả và độ tin cậy tối ưu.

Bảng tham số định số



Các đặc điểm chính củaMáy giảm sóng căng nhỏ LS và LH
Sản phẩm	Máy giảm sóng căng mini Harmonic Drive
Vật liệu	Thép, nhôm, polyurethane, vòng bi và niêm phong, dầu bôi trơn
Tỷ lệ giảm	50, 80, 100
Phản ứng dữ dội	Ít hơn 30 arc sec
Tốc độ đầu vào trung bình	3500 vòng/phút
Tốc độ đầu vào tối đa	8500 vòng/phút
Sự sống được thiết kế	10000 giờ
Mô hình	8, 11
Trọng lượng	00,06 đến 0,27 kg
Bảo hành	1 năm

Ứng dụng

Máy robot Huamnoid	Máy CNC	Hệ thống sản xuất

Câu hỏi thường gặp

---

1Có thể điều khiển ngược được không?

Đúng vậy, bộ chuyển động hài hòa có thể được điều khiển trở lại. mỗi lần trục di chuyển và chậm lại nhanh chóng,Trọng lực tải trên mặt đầu ra của bánh răng đẩy bánh răng trở lại (một cách có kiểm soát), được xác định bởi động cơ và bộ điều khiển).

2Động cơ hài hòa làm gì?

Động cơ Hamornic được sử dụng để tăng mô-men xoắn đầu ra trong các bánh răng được sử dụng trong xay, trong sản xuất và trong các máy sử dụng cánh tay robot.

3Bạn có hỗ trợ tùy chỉnh một trình điều khiển hài hòa không?

Chúng tôi có thể tùy chỉnh động cơ theo yêu cầu và bản vẽ của khách hàng.

4Ưu điểm lớn nhất của sản phẩm của anh là gì?

Chúng tôi có thể cung cấp một loạt các sản phẩm hoàn chỉnh, và chất lượng của ổ đĩa hài hòa của chúng tôi là ổn định.
