Động cơ và điều khiển tích hợp	Chọn vị trí chính xác cao	Công nghệ điều khiển vòng tròn khép kín trực tiếp	Kích thước siêu mỏng

Tổng quan sản phẩm

Mô hình	ELS-SW	ELS-SW	ELS-SW	ELS-30	ELS-30	ELS-30	ELS-50	ELS-50	ELS-50
Tổng số chuyến đi	30,50mm	30,50mm	30,50mm	30mm	30mm	30mm	50mm	50mm	50mm
Chất chì của vít chì mm	2mm	4mm	6mm	2mm	4mm	6mm	2mm	4mm	6mm
Động lực số N	100N	50N	30N	100N	50N	30N	100N	50N	30N
Động lực tối thiểu N	30N	15N	9N	30N	15N	9N	30N	15N	9N
Tốc độ tối đa mm/s	100mm/s	200mm/s	300mm/s	100mm/s	200mm/s	300mm/s	100mm/s	200mm/s	300mm/s
Tốc độ gia tốc tối đa G	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3
Trọng lượng di động tối đa - kg ngang	6kg	3kg	2kg	6kg	3kg	2kg	6kg	3kg	2kg
Trọng lượng di động tối đa - kg dọc	1.5kg	0.75kg	0.5kg	1.5kg	0.75kg	0.5kg	1.5kg	0.75kg	0.5kg
Độ chính xác lặp lại vị trí mm	±0,02mm	±0,02mm	±0,02mm	±0,02mm	±0,02mm	±0,02mm	±0,02mm	±0,02mm	±0,02mm
Chiều dài cơ thể mm	36mm	36mm	36mm	45mm	45mm	45mm	45mm	45mm	45mm
Mô tả chức năng	Chế độ vị trí/Chế độ đẩy	Chế độ vị trí/Chế độ đẩy	Chế độ vị trí/Chế độ đẩy	Chế độ vị trí/Chế độ đẩy	Chế độ vị trí/Chế độ đẩy	Chế độ vị trí/Chế độ đẩy	Chế độ vị trí/Chế độ đẩy	Chế độ vị trí/Chế độ đẩy	Chế độ vị trí/Chế độ đẩy
Giao thức liên lạc	Xây dựng trong: Modbus RTU (RS485)	Xây dựng trong: Modbus RTU (RS485)	Xây dựng trong: Modbus RTU (RS485)	Xây dựng trong: Modbus RTU (RS485)	Xây dựng trong: Modbus RTU (RS485)	Xây dựng trong: Modbus RTU (RS485)	Xây dựng trong: Modbus RTU (RS485)	Xây dựng trong: Modbus RTU (RS485)	Xây dựng trong: Modbus RTU (RS485)
Giao thức liên lạc	Digital I/O, IO link tùy chọn	Digital I/O, IO link tùy chọn	Digital I/O, IO link tùy chọn	Digital I/O, IO link tùy chọn	Digital I/O, IO link tùy chọn	Digital I/O, IO link tùy chọn	Digital I/O, IO link tùy chọn	Digital I/O, IO link tùy chọn	Digital I/O, IO link tùy chọn
Môi trường sử dụng khuyến cáo	0 ~ 40 °C, < 85% RH	0 ~ 40 °C, < 85% RH	0 ~ 40 °C, < 85% RH	0 ~ 40 °C, < 85% RH	0 ~ 40 °C, < 85% RH	0 ~ 40 °C, < 85% RH	0 ~ 40 °C, < 85% RH	0 ~ 40 °C, < 85% RH	0 ~ 40 °C, < 85% RH
Phương pháp cắm cáp giao diện	Cửa ra đuôi/cửa ra bên	Cửa ra đuôi/cửa ra bên	Cửa ra đuôi/cửa ra bên	Cửa ra đuôi/cửa ra bên	Cửa ra đuôi/cửa ra bên	Cửa ra đuôi/cửa ra bên	Cửa ra đuôi/cửa ra bên	Cửa ra đuôi/cửa ra bên	Cửa ra đuôi/cửa ra bên
Tuổi thọ đi bộ	50 triệu chuyến đi khứ hồi/5000 km	50 triệu chuyến đi khứ hồi/5000 km	50 triệu chuyến đi khứ hồi/5000 km	50 triệu chuyến đi khứ hồi/5000 km	50 triệu chuyến đi khứ hồi/5000 km	50 triệu chuyến đi khứ hồi/5000 km	50 triệu chuyến đi khứ hồi/5000 km	50 triệu chuyến đi khứ hồi/5000 km	50 triệu chuyến đi khứ hồi/5000 km
Điện áp định số V	DC 24V ± 10%	DC 24V ± 10%	DC 24V ± 10%	DC 24V ± 10%	DC 24V ± 10%	DC 24V ± 10%	DC 24V ± 10%	DC 24V ± 10%	DC 24V ± 10%
Lượng điện A	1.5A	1.5A	1.5A	1.5A	1.5A	1.5A	1.5A	1.5A	1.5A
Dòng điện đỉnh A	3A	3A	3A	3A	3A	3A	3A	3A	3A
Năng lượng định số W	20W	20W	20W	20W	20W	20W	20W	20W	20W
Loại động cơ	Động cơ điện đồng	Động cơ điện đồng	Động cơ điện đồng	Động cơ điện đồng	Động cơ điện đồng	Động cơ điện đồng	Động cơ điện đồng	Động cơ điện đồng	Động cơ điện đồng
Động lực tải tĩnh cho phép Mx	32N·m	32N·m	32N·m	32N·m	32N·m	32N·m	32N·m	32N·m	32N·m
Động lực tải tĩnh cho phép My	20N·m	20N·m	20N·m	20N·m	20N·m	20N·m	20N·m	20N·m	20N·m
Mô-men xoắn cho phép tải tĩnh Mz	23N·m	23N·m	23N·m	23N·m	23N·m	23N·m	23N·m	23N·m	23N·m
Mô-men xoắn động cho phép tải Mx	12.5N·m	12.5N·m	12.5N·m	12.5N·m	12.5N·m	12.5N·m	12.5N·m	12.5N·m	12.5N·m
Mô-men xoắn tải năng động cho phép My	10N·m	10N·m	10N·m	10N·m	10N·m	10N·m	10N·m	10N·m	10N·m
Mô-men xoắn động cho phép tải Mz	10N·m	10N·m	10N·m	10N·m	10N·m	10N·m	10N·m	10N·m	10N·m
Mức độ bảo vệ	IP40	IP40	IP40	IP40	IP40	IP40	IP40	IP40	IP40
Phù hợp với các tiêu chuẩn quốc tế	CE,FCC,RoHS	CE,FCC,RoHS	CE,FCC,RoHS	CE,FCC,RoHS	CE,FCC,RoHS	CE,FCC,RoHS	CE,FCC,RoHS	CE,FCC,RoHS	CE,FCC,RoHS
Phương pháp lắp đặt	Cài đặt theo chiều ngang, cài đặt theo chiều dọc, cài đặt đứng bên, cài đặt trần treo	Cài đặt theo chiều ngang, cài đặt theo chiều dọc, cài đặt đứng bên, cài đặt trần treo	Cài đặt theo chiều ngang, cài đặt theo chiều dọc, cài đặt đứng bên, cài đặt trần treo	Cài đặt theo chiều ngang, cài đặt theo chiều dọc, cài đặt đứng bên, cài đặt trần treo	Cài đặt theo chiều ngang, cài đặt theo chiều dọc, cài đặt đứng bên, cài đặt trần treo	Cài đặt theo chiều ngang, cài đặt theo chiều dọc, cài đặt đứng bên, cài đặt trần treo	Cài đặt theo chiều ngang, cài đặt theo chiều dọc, cài đặt đứng bên, cài đặt trần treo	Cài đặt theo chiều ngang, cài đặt theo chiều dọc, cài đặt đứng bên, cài đặt trần treo	Cài đặt theo chiều ngang, cài đặt theo chiều dọc, cài đặt đứng bên, cài đặt trần treo

Ứng dụng

3C Điện tử	Pin lithium	Sản xuất chính xác	Thiết bị điện	Ô tô và các sản phẩm liên quan	Giáo dục

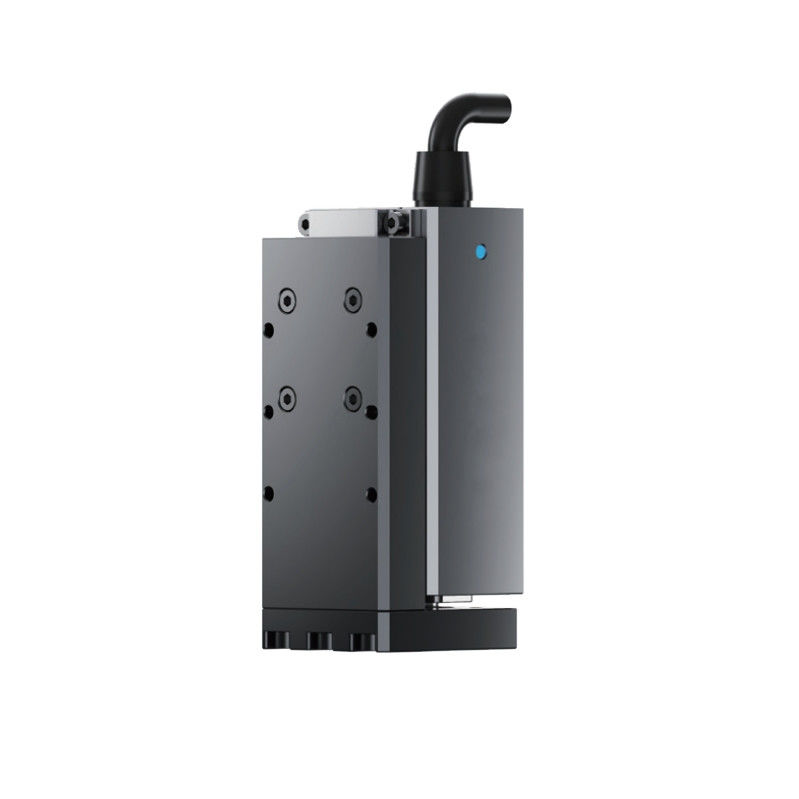

Bàn trượt tuyến tính điện siêu mỏng với mật độ năng lượng cao
