Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Mẫu 8, Mẫu 11
Mô tả sản phẩm

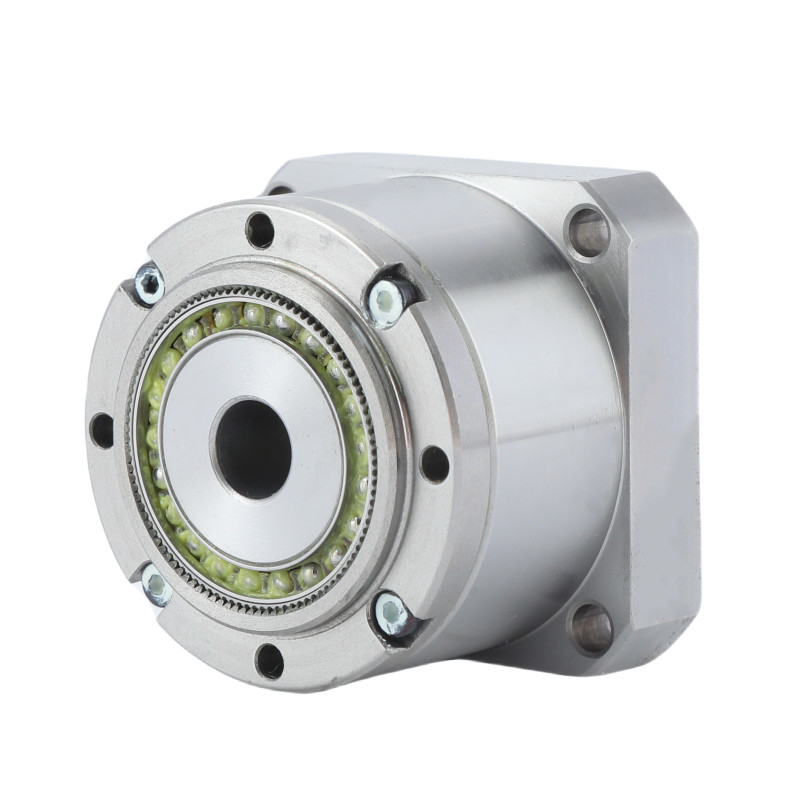

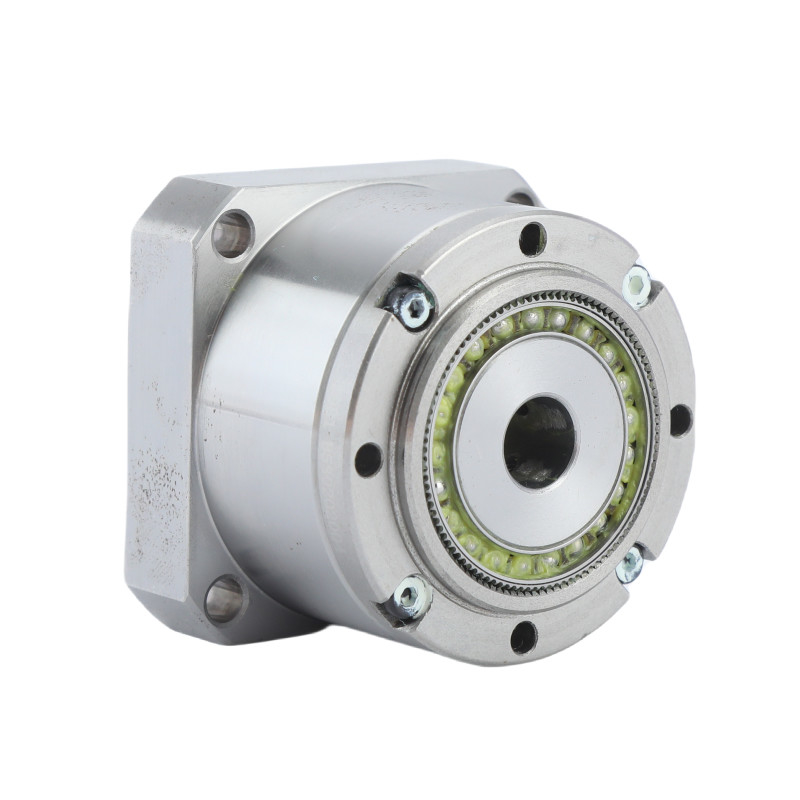

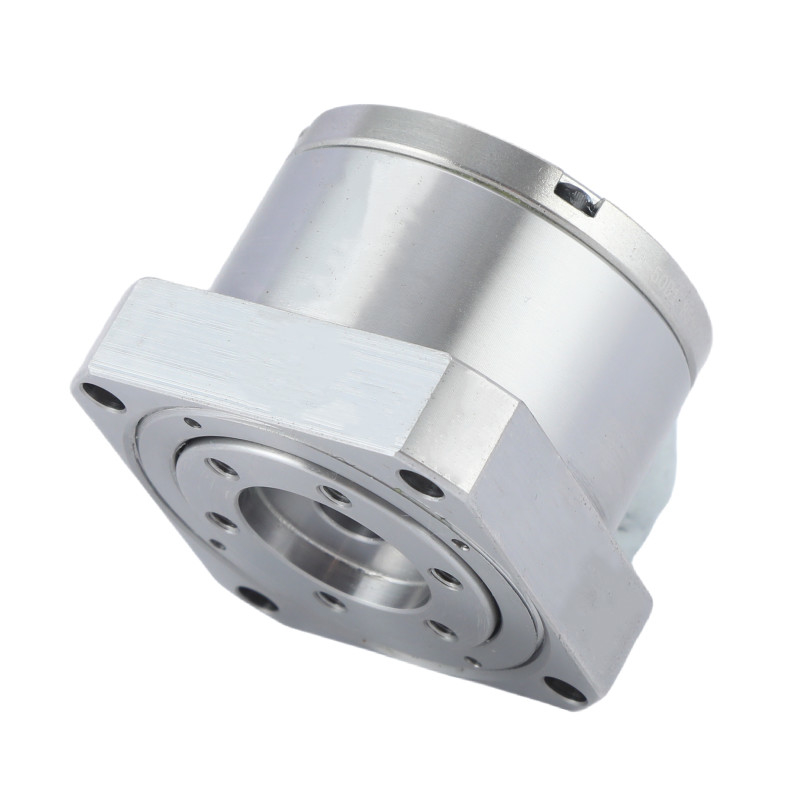

Các động cơ hòa nhịp mô hình 8 và mô hình 11 của loạt LS và LH được gọi là bộ giảm sóng căng dạng nhỏ.
LS Và LH series miniature strain wave reducers cung cấp độ chính xác định vị cao trong một gói rất nhỏ gọn.
Những bánh xe sóng căng nhỏ này là thích hợp cho các ứng dụng bán dẫn và robot, đặc biệt là các trục đầu cánh tay cho các robot công nghiệp và cộng tác nhỏ.Máy công nghiệp mà trọng lượng là một yếu tố quan trọng.
Làm thế nào nó hoạt động
Flexspline có đường kính nhỏ hơn một chút và có ít răng hơn hai răng so với Circular Spline.Hình dạng hình elip của Generator sóng làm cho răng của Flexspline để tham gia vào vòng tròn ở hai vùng đối diện trên trục chính của elipĐối với mỗi 180 độ xoay theo chiều kim đồng hồ của máy phát sóng Flexspline răng được tiến ngược chiều kim đồng hồ bằng một răng liên quan đến đường tròn.Mỗi vòng quay hoàn chỉnh theo chiều kim đồng hồ của Generator sóng kết quả trong Flexspline di chuyển theo chiều ngược chiều kim đồng hồ bởi hai răng từ vị trí ban đầu của nó liên quan đến đường tròn.
Các đặc điểm chính
Thiết kế siêu phẳngDòng Miniature cung cấp thiết kế động cơ hài hòa siêu phẳng, đảm bảo khả năng tương thích với các ứng dụng không gian hạn chế.
Xây dựng nhẹĐược thiết kế bằng vật liệu nhẹ,Hình thu nhỏloạt giảm thiểu trọng lượng tổng thể mà không ảnh hưởng đến hiệu suất.
Kích thước nhỏ gọnVới một yếu tố hình thức nhỏ,Hình thu nhỏseries harmonic drive là lý tưởng cho các ứng dụng mà hạn chế kích thước là một mối quan tâm.
Đồ xích cán chéo cứng caoSử dụng vòng bi xoay chéo cứng cao,Hình thu nhỏSeries đảm bảo điều khiển chuyển động trơn tru và chính xác, nâng cao hiệu suất tổng thể.
Đặc điểm đầu vào cao nhấtMáy giảm sóng căng tích hợp, kết hợp với một động cơ nhỏ hiệu suất cao, cung cấpHình thu nhỏloạt với các đặc điểm đầu vào cao nhất trong cùng một điều kiện bánh răng, đảm bảo hiệu quả và độ tin cậy tối ưu.
Bảng tham số của ổ đĩa hài hòa thu nhỏ
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ) |
Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ) |
Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Giờ | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| Các đặc điểm chính củaMáy giảm sóng căng nhỏ LS và LH | |||
| Sản phẩm | Máy giảm sóng căng mini Harmonic Drive | ||
|
Vật liệu
|
Thép, nhôm, polyurethane, vòng bi và niêm phong, dầu bôi trơn | ||
|
Tỷ lệ giảm
|
50, 80, 100 | ||
|
Phản ứng dữ dội
|
Ít hơn 30 arc sec | ||
|
Tốc độ đầu vào trung bình
|
3500 vòng/phút | ||
|
Tốc độ đầu vào tối đa
|
8500 vòng/phút | ||
|
Sự sống được thiết kế
|
10000 giờ | ||
|
Mô hình
|
8, 11 | ||
|
Trọng lượng
|
00,06 đến 0,27 kg | ||
| Bảo hành | 1 năm | ||
Ứng dụng
|
|
|
| Hệ thống sản xuất | Hàng không vũ trụ | Máy robot Huamnoid |
