Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
LSN-32-XX-U-II

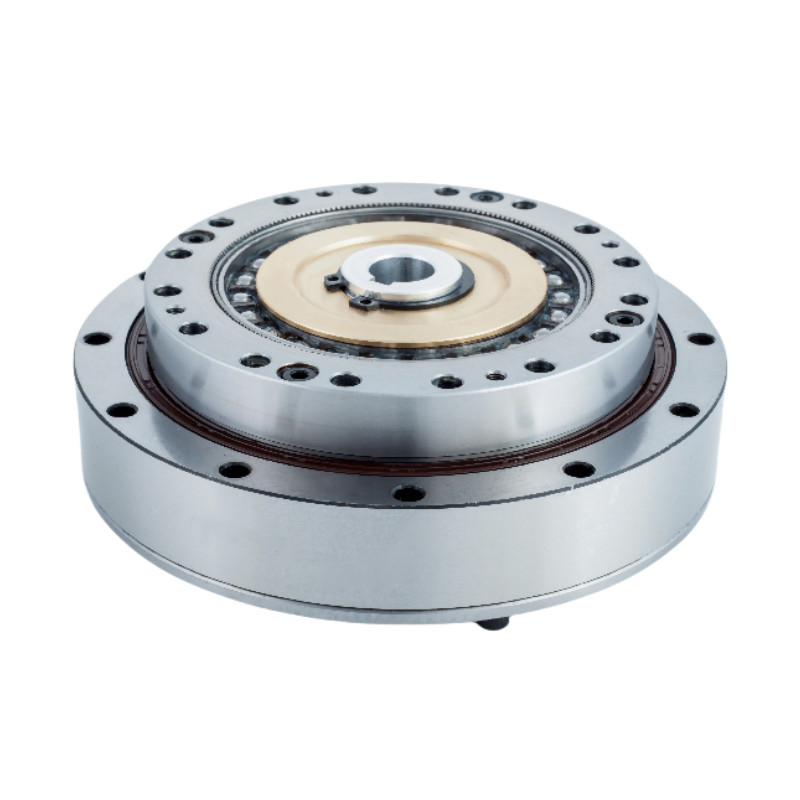

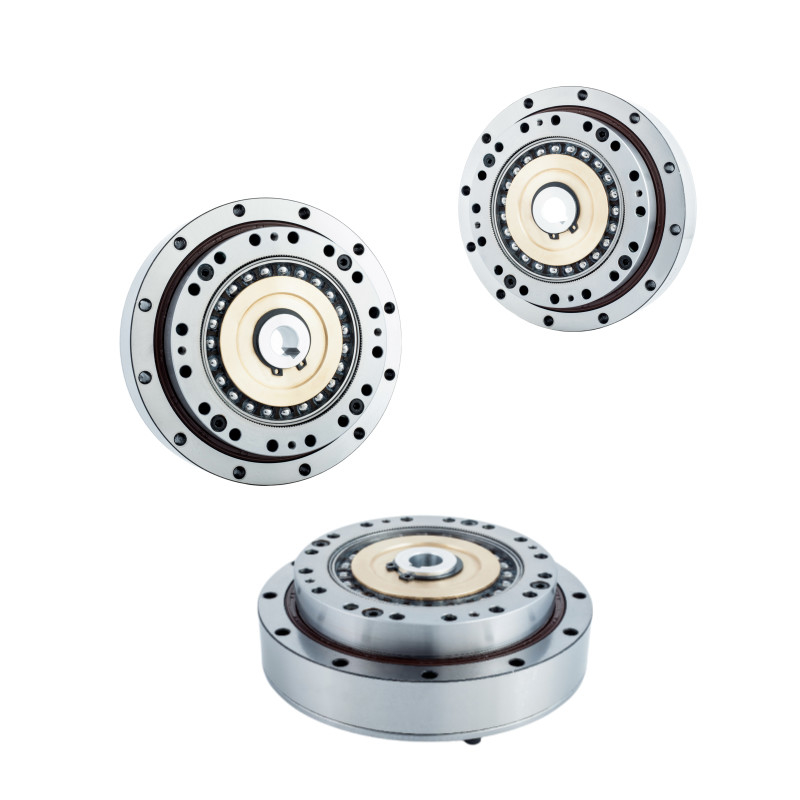

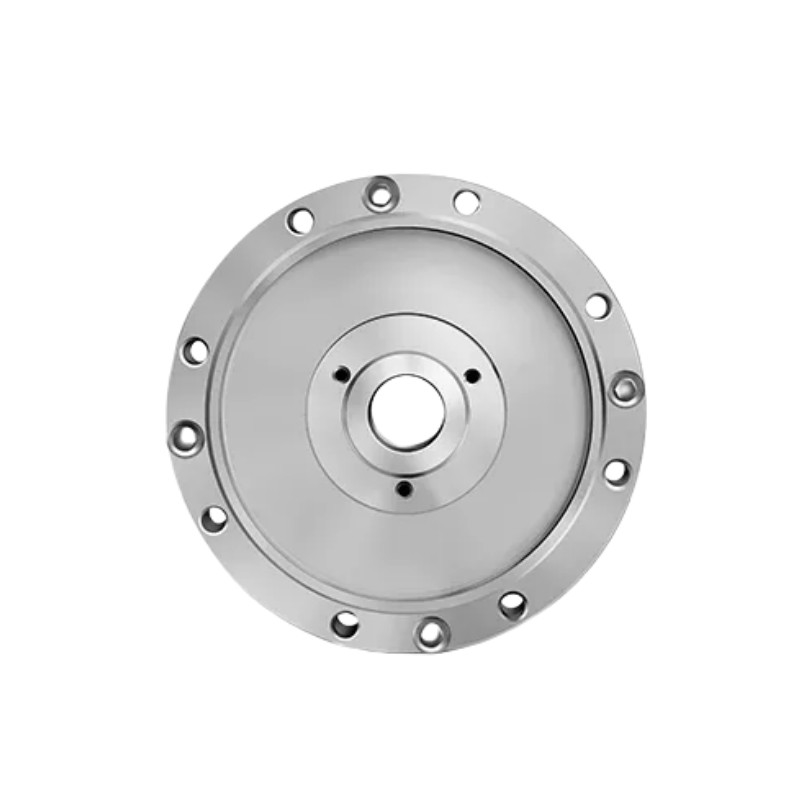

Máy giảm âm thanh loạt LSN là lý tưởng cho các ứng dụng mà trọng lượng là một yếu tố quan trọng, nhưng mô-men xoắn cao và không phản ứng ngược được yêu cầu.LSN - 32 - XX - U - II là một bộ bánh răng thành phần có mô-men xoắn cao kết hợp với một chính xác đường viền xích cuộn đầu ra vòng bi & flangeNó là một giải pháp đầu bánh răng rất nhỏ gọn, mạnh mẽ và dễ sử dụng. Nó có sẵn trong 5 kích thước với tỷ lệ 50: 1 đến 120:1.
Làm thế nào nó hoạt động
Flexspline có đường kính nhỏ hơn một chút và có ít hơn hai răng so với Circular Spline.Hình dạng hình elip của Generator sóng làm cho răng của Flexspline để tham gia vào vòng tròn Spline ở hai vùng đối diện trên trục chính của elipĐối với mỗi 180 độ xoay theo chiều kim đồng hồ của các máy phát sóng Flexspline răng được tiến ngược chiều kim đồng hồ bằng một răng liên quan đến vòng tròn Spline.Mỗi vòng quay hoàn chỉnh theo chiều kim đồng hồ của Generator sóng kết quả trong Flexspline di chuyển theo chiều ngược chiều kim đồng hồ bởi hai răng từ vị trí ban đầu của nó liên quan đến đường tròn.
|
Các đặc điểm chính
|
Ưu điểm
Độ chính xác cao:Khi nhiều răng tham gia đồng thời ở hai vị trí đối xứng 180°,Các lỗi của độ cao răng bánh răng và các lỗi tích lũy của độ cao răng có ảnh hưởng trung bình đến độ chính xác xoay, góp phần vào độ chính xác vị trí và độ chính xác xoay rất cao.
Tỷ lệ ổ lớn:Thiết bị truyền động hài hòa một giai đoạn có cấu trúc đơn giản với tỷ lệ truyền động từ 30:1 đến 500:1Do đó, ba thành phần cơ bản trên một trục duy nhất có thể nhận ra một tỷ lệ ổ đĩa cao.
Khả năng tải cao:Trong hệ thống bánh răng sóng căng, sự tương tác giữa răng là một loại tiếp xúc bề mặt.có nghĩa là dung lượng tải cao hơn so với các hình thức truyền động khác.
Gắn gọn và nhẹ:Khối lượng và trọng lượng của nó được giảm đáng kể so với các thiết bị bánh răng thông thường, và do đó kích thước nhỏ và trọng lượng nhẹ.
Hiệu suất ổ đĩa cao và tuổi thọ dài.
Sự ổn định cao, không tác động và tiếng ồn ít.
Sản phẩm
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa cho phép | Tốc độ quay đầu vào trung bình cho phép | Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế | ||||
| Mỡ | Mỡ | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Giờ | ||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤20 | 2.47 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
Hình vẽ
|
Các đặc điểm chính của LSN - II Model 32 Harmonic Reudcer | |||
| Sản phẩm | Mô hình 32 Đơn vị điều khiển hài hòa | |||
|
Các thành phần
|
Máy tạo sóng, Flexspline, Circular Spline | |||
|
Tỷ lệ giảm
|
50:1, 80:1, 100:1, 120:1 | |||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | |||
|
Tốc độ đầu vào trung bình
|
3500 vòng/phút | |||
|
Tốc độ đầu vào tối đa
|
4800 r/min | |||
|
Sự sống được thiết kế
|
15000 giờ | |||
|
Mô hình
|
32 | |||
|
Trọng lượng
|
2.47 kg | |||
| Bảo hành | 1 năm | |||
