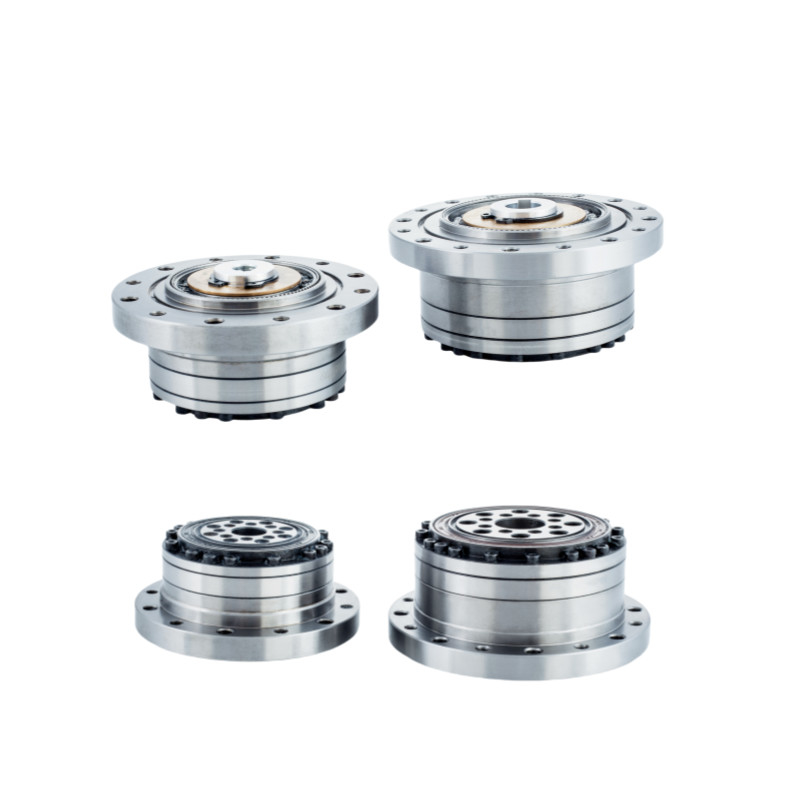

LSN-25-XX-U-II
30% nhẹ hơn Harmonic Reducer Gears Đèn giảm sóng căng
Máy giảm âm thanh loạt LSN là lý tưởng cho các ứng dụng mà trọng lượng là một yếu tố quan trọng, nhưng mô-men xoắn cao và không phản ứng ngược được yêu cầu.LSN - 25 - XX - U - II là một bộ bánh răng thành phần có mô-men xoắn cao kết hợp với một chính xác bánh quy chéo đầu ra và vòmNó là một giải pháp đầu bánh răng rất nhỏ gọn, mạnh mẽ và dễ sử dụng. Nó có sẵn trong 5 kích thước với tỷ lệ 50: 1 đến 120:1.
Làm thế nào nó hoạt động
Flexspline có đường kính nhỏ hơn một chút và có ít răng hơn hai răng so với Circular Spline.Hình dạng hình elip của Generator sóng làm cho răng của Flexspline để tham gia vào vòng tròn ở hai vùng đối diện trên trục chính của elipĐối với mỗi 180 độ xoay theo chiều kim đồng hồ của máy phát sóng Flexspline răng được tiến ngược chiều kim đồng hồ bằng một răng liên quan đến đường tròn.Mỗi vòng quay hoàn chỉnh theo chiều kim đồng hồ của Generator sóng kết quả trong Flexspline di chuyển theo chiều ngược chiều kim đồng hồ bởi hai răng từ vị trí ban đầu của nó liên quan đến đường tròn.
|
Các đặc điểm chính
|
Ưu điểm
Cấu trúc nhẹ đạt được thông qua thiết kế tối ưu và sử dụng vật liệu cao cấp, dẫn đến giảm đáng kể 30% trọng lượng sản phẩm.
Cấu trúc thùng tiêu chuẩn hình cốc cho bánh xe linh hoạt, kết hợp với vòng bi chéo cuộn đầy đủ cứng.
Sử dụng quy trình xử lý nhiệt CMP được tự phát triển, thiết kế hồ sơ răng LS đảm bảo mài chính xác với độ chính xác theo dõi 1um.
Thiết kế cấu trúc nhỏ gọn và ngắn gọn, không có phản ứng ngược, kết nối động cơ trực tiếp và cài đặt thuận tiện.
Input và output đồng trục.
Độ chính xác vị trí tuyệt vời và khả năng lặp lại.
Sản phẩm
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa cho phép | Tốc độ quay đầu vào trung bình cho phép | Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế | ||||
| Mỡ | Mỡ | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Giờ | ||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤20 | 1.14 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
Hình vẽ
|
Đặc điểm chính của LSN - II Model 25 Harmonic Reudcer | |||
| Sản phẩm | Đơn vị truyền động hài hòa mô hình 25 | |||
|
Các thành phần
|
Máy tạo sóng, Flexspline, Circular Spline | |||
|
Tỷ lệ giảm
|
50:1, 80:1, 100:1, 120:1 | |||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | |||
|
Tốc độ đầu vào trung bình
|
3500 vòng/phút | |||
|
Tốc độ đầu vào tối đa
|
5600 r/min | |||
|
Sự sống được thiết kế
|
15000 giờ | |||
|
Mô hình
|
25 | |||
|
Trọng lượng
|
1.14 kg | |||
| Bảo hành | 1 năm | |||
Ứng dụng
|
|
|
| Robot công nghiệp | Máy robot Huamnoid | Máy bán dẫn |
