Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
LSN-17-XX-U-II

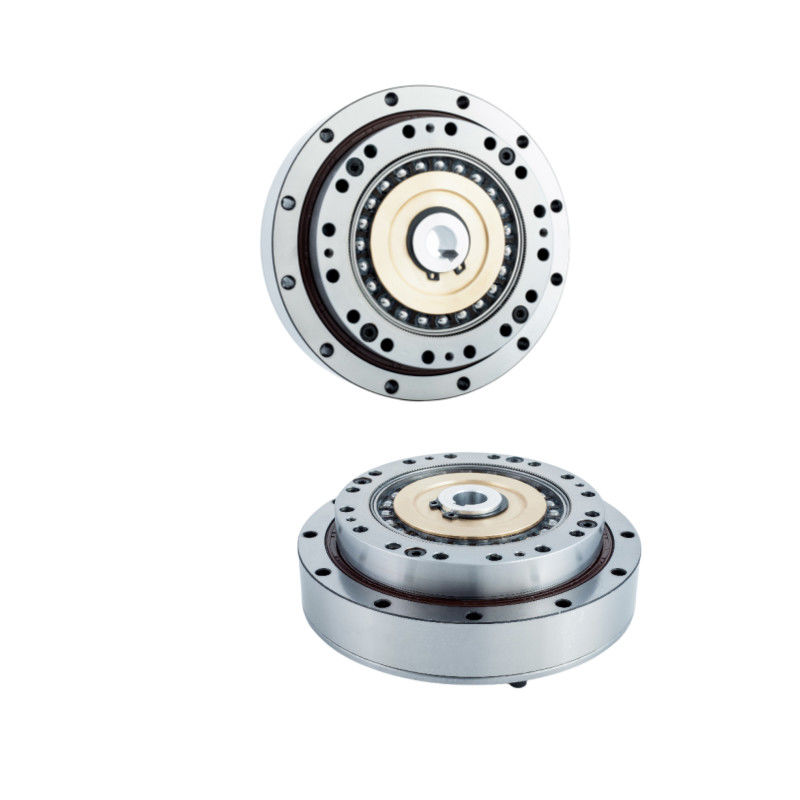

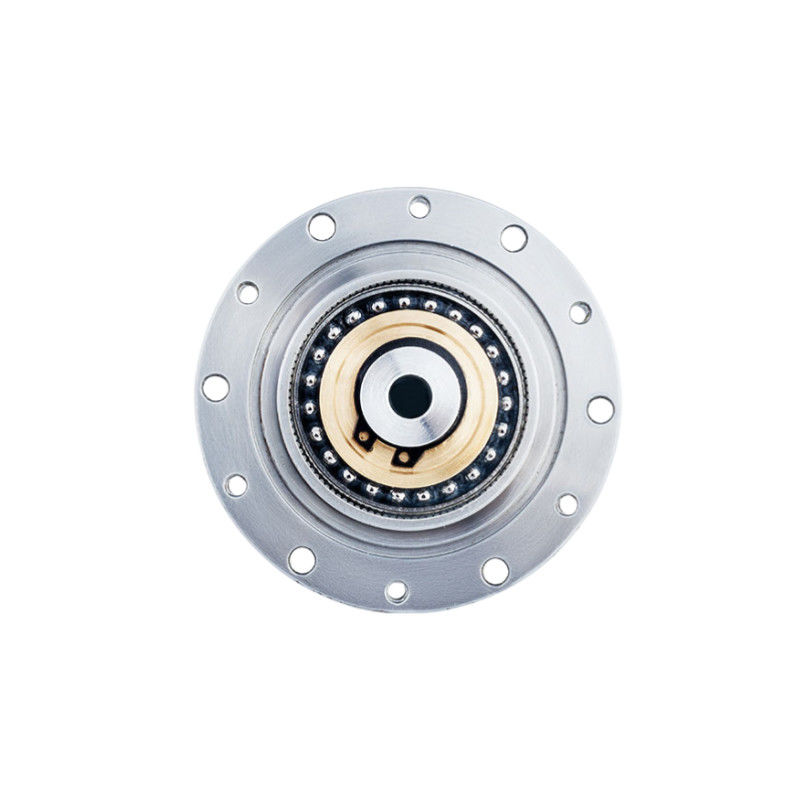

Dòng LSN là bộ bánh răng thành phần có mô-men xoắn cao kết hợp với vòng bi và sợi vòm đầu bánh răng chéo chính xác.Các loạt LSN II có sẵn trong 5 kích cỡ với tỷ lệ 501:1 đến 160:1. Nếu ứng dụng của bạn không yêu cầu mô-men xoắn cao, đầu bánh răng dòng LSN là một đầu bánh răng thay thế tuyệt vời.
Dòng LSN là dòng sản phẩm nhẹ, được thiết kế để giảm trọng lượng của chính thiết bị cơ khí và tạo điều kiện dễ dàng cho việc xây dựng robot công nghiệp nhẹ.Nó cho phép tốc độ cao hơn và tăng khả năng tải trọng cho robot công nghiệp.
|
Các đặc điểm chính
|
Ưu điểm
Cấu trúc nhẹ đạt được thông qua thiết kế tối ưu và sử dụng vật liệu cao cấp, dẫn đến giảm đáng kể 30% trọng lượng sản phẩm.
Cấu trúc thùng tiêu chuẩn hình cốc cho bánh xe linh hoạt, kết hợp với vòng bi chéo cuộn đầy đủ cứng.
Sử dụng quy trình xử lý nhiệt CMP được tự phát triển, thiết kế hồ sơ răng LS đảm bảo mài chính xác với độ chính xác theo dõi 1um.
Thiết kế cấu trúc nhỏ gọn và ngắn gọn, không có phản ứng ngược, kết nối động cơ trực tiếp và cài đặt thuận tiện.
Input và output đồng trục.
Độ chính xác vị trí tuyệt vời và khả năng lặp lại.
Sản phẩm
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa cho phép | Tốc độ quay đầu vào trung bình cho phép | Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế | ||||
| Mỡ | Mỡ | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Giờ | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤20 | 0.39 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
Hình vẽ
|
Đặc điểm chính của LSN - II Model 17 Harmonic Reudcer | |||
| Sản phẩm | Mô hình 17 Đơn vị điều khiển hài hòa | |||
|
Các thành phần
|
Máy tạo sóng, Flexspline, Circular Spline | |||
|
Tỷ lệ giảm
|
50:1, 80:1, 100:1, 120:1 | |||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | |||
|
Tốc độ đầu vào trung bình
|
3500 vòng/phút | |||
|
Tốc độ đầu vào tối đa
|
7300 vòng/phút | |||
|
Sự sống được thiết kế
|
15000 giờ | |||
|
Mô hình
|
17 | |||
|
Trọng lượng
|
0.52 kg | |||
| Bảo hành | 1 năm | |||
