Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
LSN-14-XX-U-II
Dòng LSN là bộ bánh răng thành phần có mô-men xoắn cao kết hợp với vòng bi và sợi vòm đầu bánh răng chéo chính xác.Các loạt LSN II có sẵn trong 5 kích thước với tỷ lệ 501:1 đến 160:1Nếu ứng dụng của bạn không yêu cầu mô-men xoắn lớn, đầu bánh răng dòng LSN là một đầu bánh răng thay thế tuyệt vời.
|
Các đặc điểm chính
|
Thông số kỹ thuật
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa cho phép | Tốc độ quay đầu vào trung bình cho phép | Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế | ||||
| Mỡ | Mỡ | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Giờ | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤20 | 0.39 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||

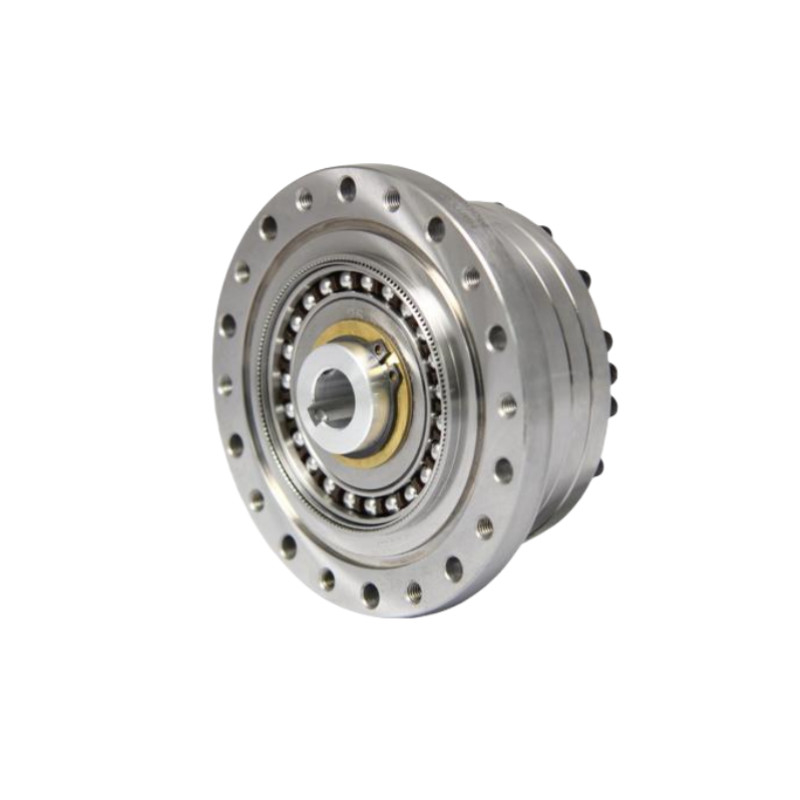

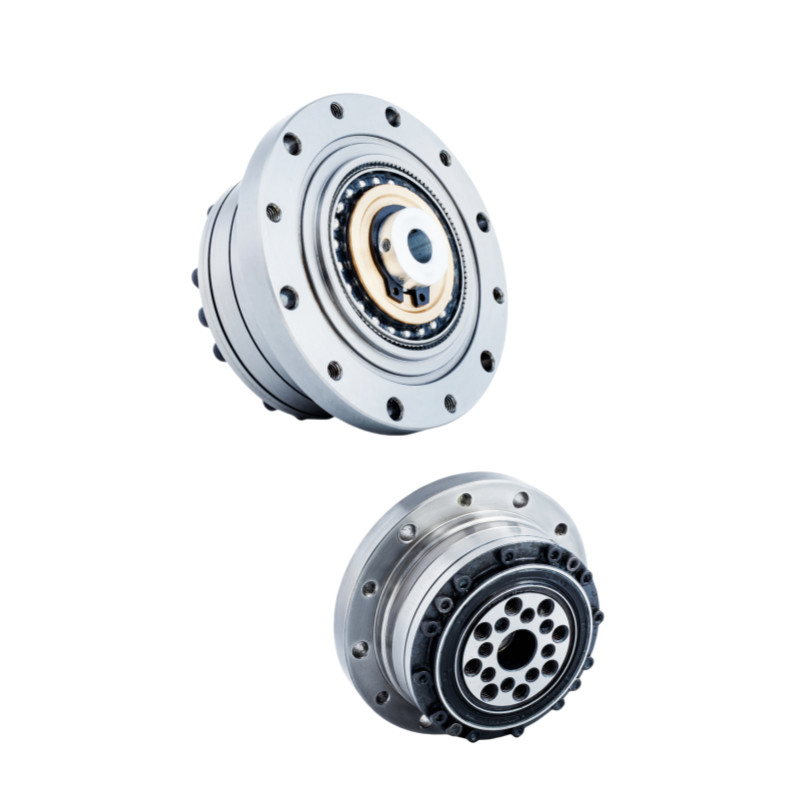

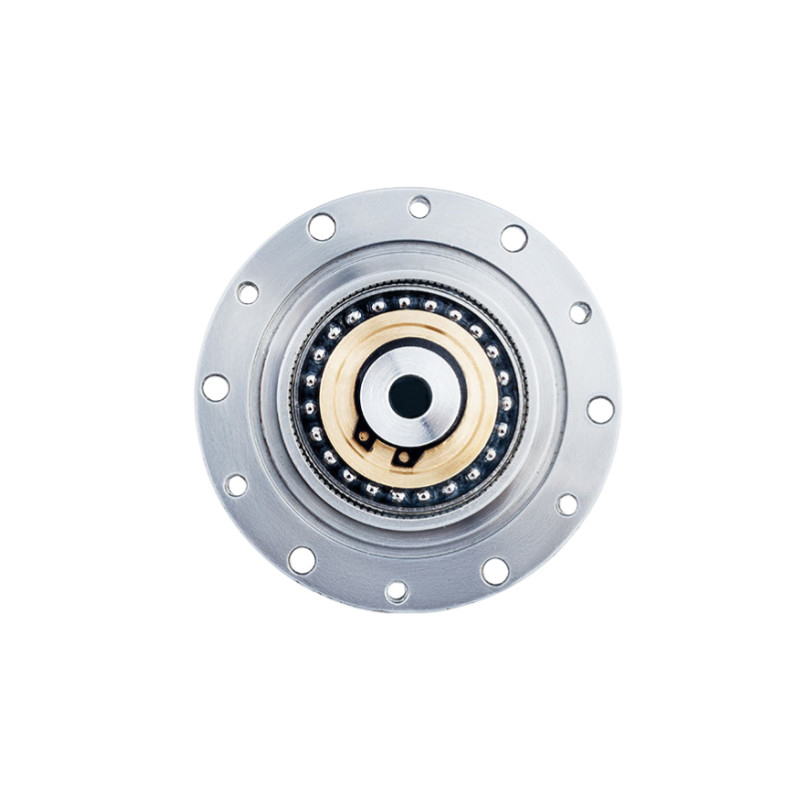

Hình ảnh chi tiết
|
Các thuộc tính chính của LSN - II Model 14 Harmonic Gear Units | |||
| Sản phẩm | Mô hình 14 Harmonic Drive | |||
|
Các thành phần
|
Máy tạo sóng, Flexspline, Circular Spline | |||
|
Tỷ lệ giảm
|
50:1, 80:1, 100:1, 120:1 | |||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | |||
|
Tốc độ đầu vào trung bình
|
3500 vòng/phút | |||
|
Tốc độ đầu vào tối đa
|
8500 vòng/phút | |||
|
Sự sống được thiết kế
|
15000 giờ | |||
|
Mô hình
|
14 | |||
|
Trọng lượng
|
0.39 kg | |||
| Bảo hành | 1 năm | |||
Ứng dụng
|
|
|
| Robot công nghiệp | Thiết bị y tế | Máy robot Huamnoid |
|
|
|
| Máy quang | Hàng không vũ trụ | Hệ thống sản xuất |
