Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
LHT-40-XX-U-IV
Động lực tối đa Mô hình 40 hộp số dẫn động hài hòa được niêm phong
Mô tả sản phẩm
Máy giảm âm thanh là một loại riêng biệt khi nói đến điều khiển chuyển động và truyền tải điện cơ học.
Các bánh răng giảm sóng căng cung cấp những lợi thế như tỷ lệ giảm cao trong một giai đoạn, không phản ứng ngược và độ chính xác cao mà không thể được ngang bằng bằng các tàu truyền thống.
Các bánh răng giảm âm thanh có ba thành phần cơ bản: một máy tạo sóng, một flex spline và một spline tròn.
Cấu trúc ba yếu tố đơn giản này kết hợp với nguyên tắc hoạt động độc đáo cho phép tỷ lệ giảm cực kỳ cao trong một gói rất nhỏ gọn và nhẹ.Không có kích thước hoặc trọng lượng của dụng cụ thay đổi với tỷ lệ giảmCác đặc điểm hiệu suất cao của công nghệ bánh răng này bao gồmkhông phản ứng ngược, mô-men xoắn cao, kích thước nhỏ gọn, độ chính xác vị trí tuyệt vời và khả năng lặp lại đều là kết quả trực tiếp của nguyên tắc hoạt động độc đáo.
Làm thế nào nó hoạt động
Flexspline có đường kính nhỏ hơn một chút và có ít răng hơn hai răng so với Circular Spline.Hình dạng hình elip của Generator sóng làm cho răng của Flexspline để tham gia vào vòng tròn ở hai vùng đối diện trên trục chính của elipĐối với mỗi 180 độ xoay theo chiều kim đồng hồ của máy phát sóng Flexspline răng được tiến ngược chiều kim đồng hồ bằng một răng liên quan đến đường tròn.Mỗi vòng quay hoàn chỉnh theo chiều kim đồng hồ của Generator sóng kết quả trong Flexspline di chuyển theo chiều ngược chiều kim đồng hồ bởi hai răng từ vị trí ban đầu của nó liên quan đến đường tròn
Bảng tham số định số
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa được cho phép ((Grease) | Tốc độ xoay đầu vào trung bình cho phép ((Grease) | Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Kg | Giờ | ||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤20 | 4 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||

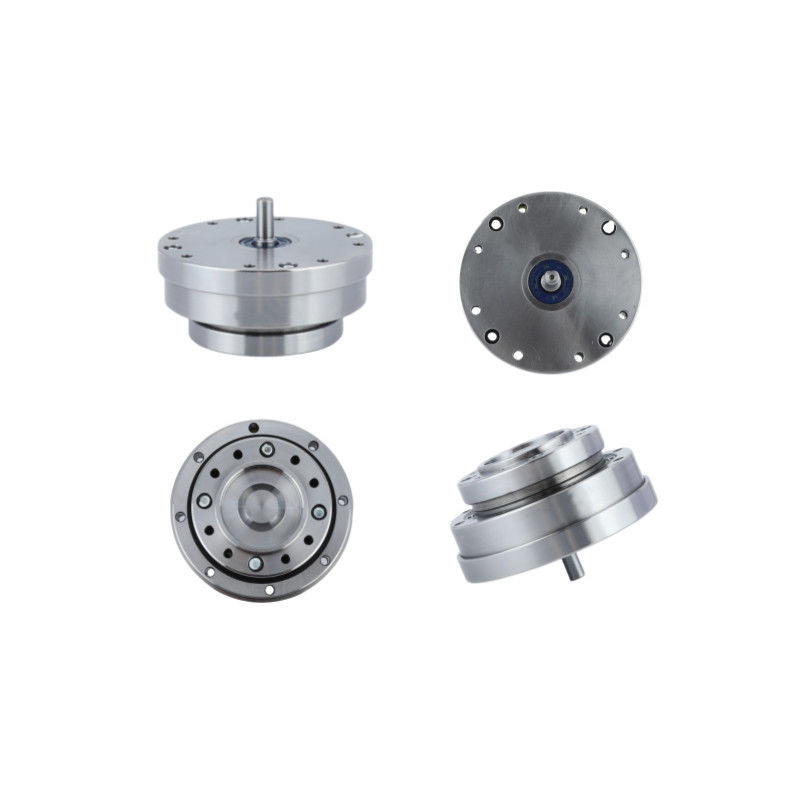

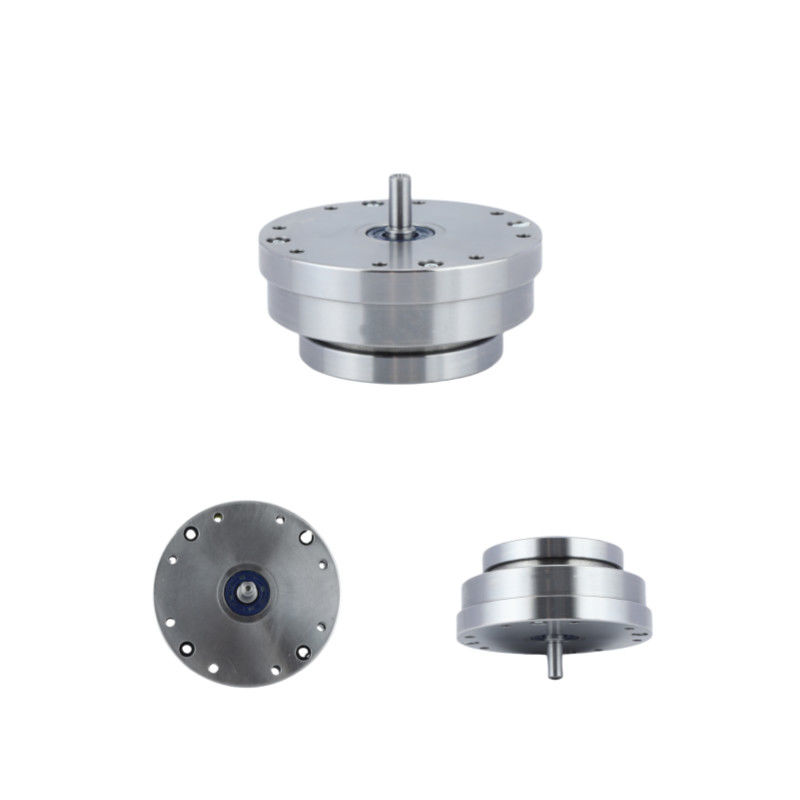

Hình ảnh chi tiết
| Đặc điểm chính của LHT - IV Model 40 Harmonic Gear Units | |||
| Sản phẩm | Mô hình 40 giảm sóng căng | ||
|
Các thành phần
|
Máy tạo sóng, Flexspline, Circular Spline | ||
|
Tỷ lệ giảm
|
50:1, 80:1, 100:1, 120:1 | ||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | ||
|
Tốc độ đầu vào trung bình
|
4000 r/min | ||
|
Tốc độ đầu vào tối đa
|
3000 r/min | ||
|
Sự sống được thiết kế
|
15000 giờ | ||
|
Mô hình
|
40 | ||
|
Trọng lượng
|
7kg | ||
| Bảo hành | 1 năm | ||
| Ứng dụng | Máy chế biến, hệ thống đo lường, phân tích và thử nghiệm, robot | ||
Ứng dụng
|
|
|
| Robot công nghiệp | Thiết bị y tế | Máy robot Huamnoid |
|
|
|
| Máy quang | Máy bán dẫn | Hàng không vũ trụ |
