Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
LHT-32-XX-U-IV
Mô tả sản phẩm
Máy giảm âm thanh là một loại riêng biệt khi nói đến điều khiển chuyển động và truyền tải điện cơ học.
Các bánh răng giảm sóng căng cung cấp những lợi thế như tỷ lệ giảm cao trong một giai đoạn, không phản ứng ngược và độ chính xác cao mà không thể được ngang bằng bằng các tàu truyền thống.
Các bánh răng giảm âm thanh có ba thành phần cơ bản: một máy tạo sóng, một flex spline và một spline tròn.
Làm thế nào nó hoạt động
Flexspline có đường kính nhỏ hơn một chút và có ít răng hơn hai răng so với Circular Spline.Hình dạng hình elip của Generator sóng làm cho răng của Flexspline để tham gia vào vòng tròn ở hai vùng đối diện trên trục chính của elipĐối với mỗi 180 độ xoay theo chiều kim đồng hồ của máy phát sóng Flexspline răng được tiến ngược chiều kim đồng hồ bằng một răng liên quan đến đường tròn.Mỗi vòng quay hoàn chỉnh theo chiều kim đồng hồ của Generator sóng kết quả trong Flexspline di chuyển theo chiều ngược chiều kim đồng hồ bởi hai răng từ vị trí ban đầu của nó liên quan đến đường tròn
Thông số kỹ thuật
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa được cho phép ((Grease) | Tốc độ xoay đầu vào trung bình cho phép ((Grease) | Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Kg | Giờ | ||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤20 | 4 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
Hình vẽ

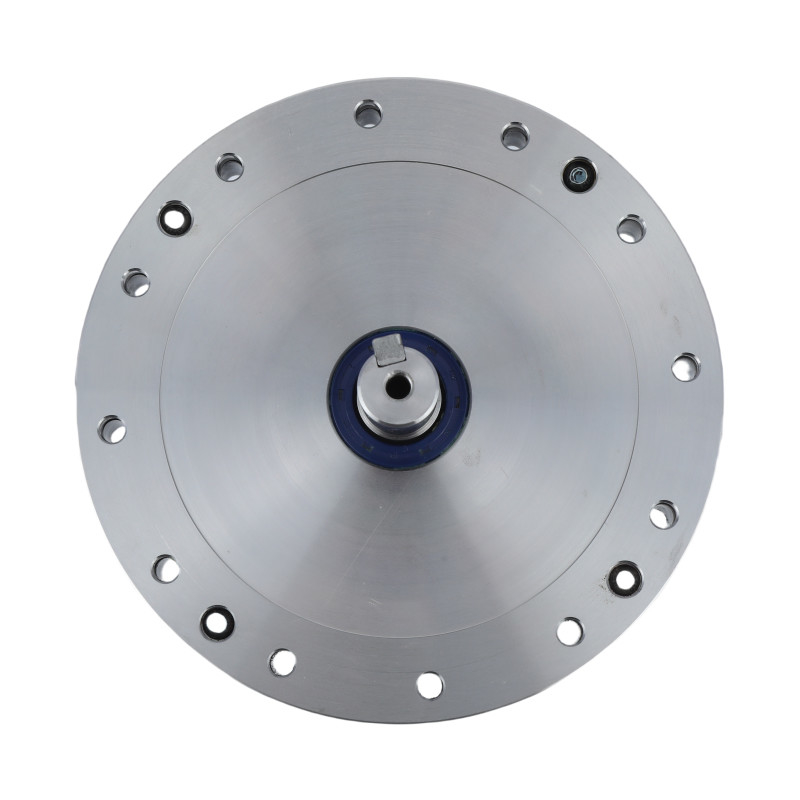

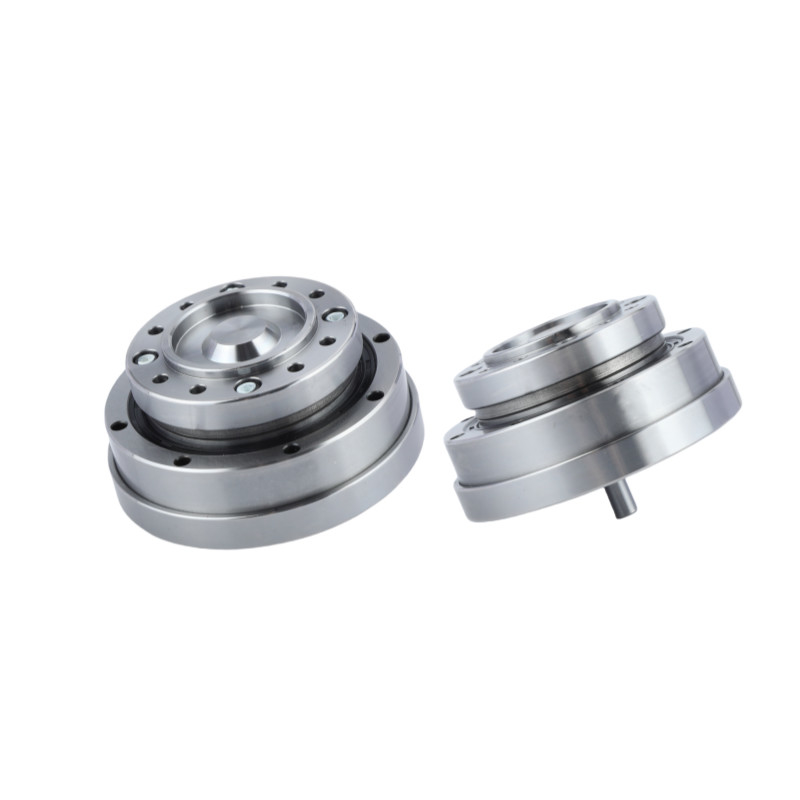

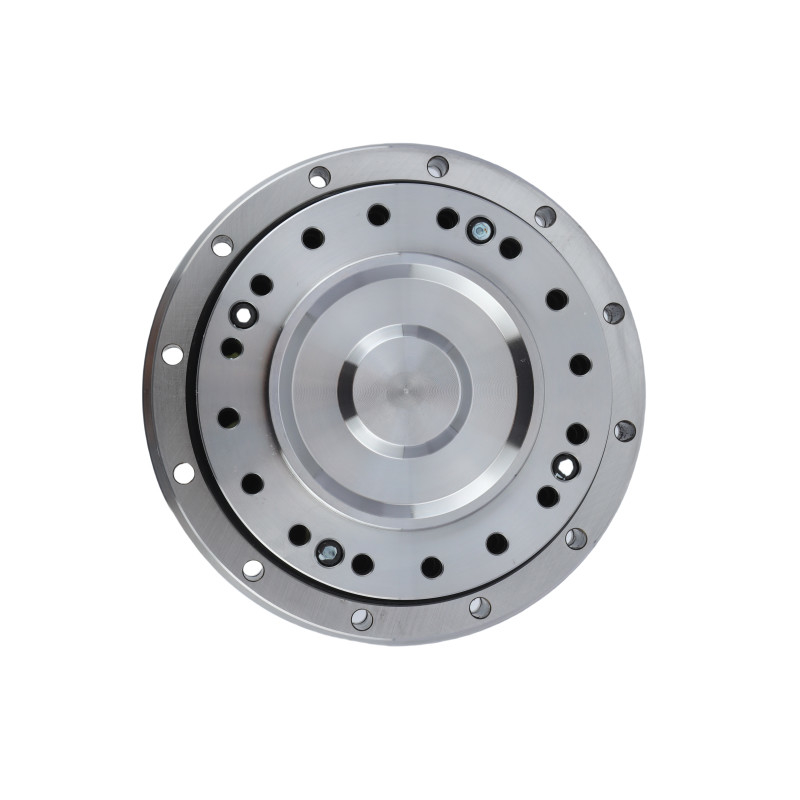

Hình ảnh chi tiết
| Các đặc điểm chính của LHT - IV Model 32 Harmonic Gear Units | |||
| Sản phẩm | Mô hình 32 Harmonic Drive | ||
|
Các thành phần
|
Máy tạo sóng, Flexspline, Circular Spline | ||
|
Tỷ lệ giảm
|
50:1, 80:1, 100:1, 120:1 | ||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | ||
|
Tốc độ đầu vào trung bình
|
4800 r/min | ||
|
Tốc độ đầu vào tối đa
|
3500 vòng/phút | ||
|
Sự sống được thiết kế
|
15000 giờ | ||
|
Mô hình
|
32 | ||
|
Trọng lượng
|
4kg | ||
| Bảo hành | 1 năm | ||
Ứng dụng
|
|
|
| Robot công nghiệp | Máy robot Huamnoid | Máy bán dẫn |
