Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
LHT-20-XX-U-IV

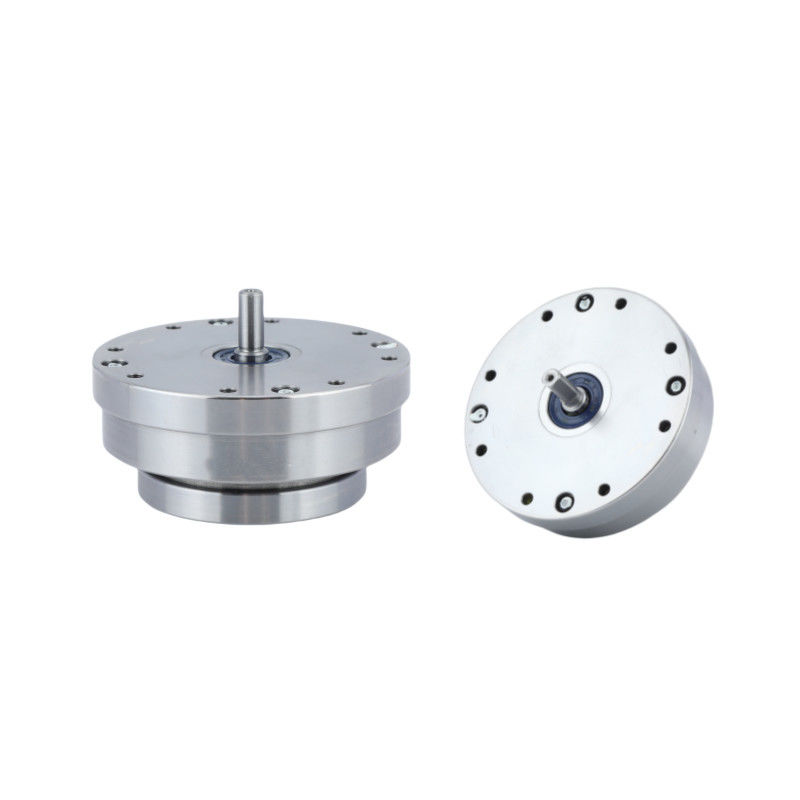

Chiếc hộp số dẫn động hài hòa được niêm phong chính xác tuyệt vời
Mô tả sản phẩm
Các bánh răng giảm âm thanh có ba thành phần cơ bản: một máy tạo sóng, một flex spline và một spline tròn.
Các phiên bản phức tạp hơn có một thành phần thứ tư thường được sử dụng để rút ngắn chiều dài tổng thể hoặc để tăng giảm bánh răng trong đường kính nhỏ hơn, nhưng vẫn tuân theo các nguyên tắc cơ bản tương tự.
Các bánh răng giảm sóng căng cung cấp những lợi thế như tỷ lệ giảm cao trong một giai đoạn, không phản ứng ngược và độ chính xác cao mà không thể được ngang bằng bằng các tàu truyền thống.
|
Các thành phần
1.Máy phát sóng của thiết bị sóng căng bao gồm một vòng bi quả bóng mỏng được thiết kế đặc biệt được gắn trên một nốt elip. 2.Flexspline là một chiếc cốc hình trụ mỏng được làm từ thép hợp kim với răng bên ngoài ở đầu mở của cốc. 3.Circular Spline là một vòng cứng với răng bên trong. Khi bánh răng được lắp ráp, nó sẽ liên kết răng của Flexspline qua trục chính của hình elip Generator Wave. |
Bảng tham số định số
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa được cho phép ((Grease) | Tốc độ xoay đầu vào trung bình cho phép ((Grease) | Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Kg | Giờ | ||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤20 | 1.29 | 10000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||

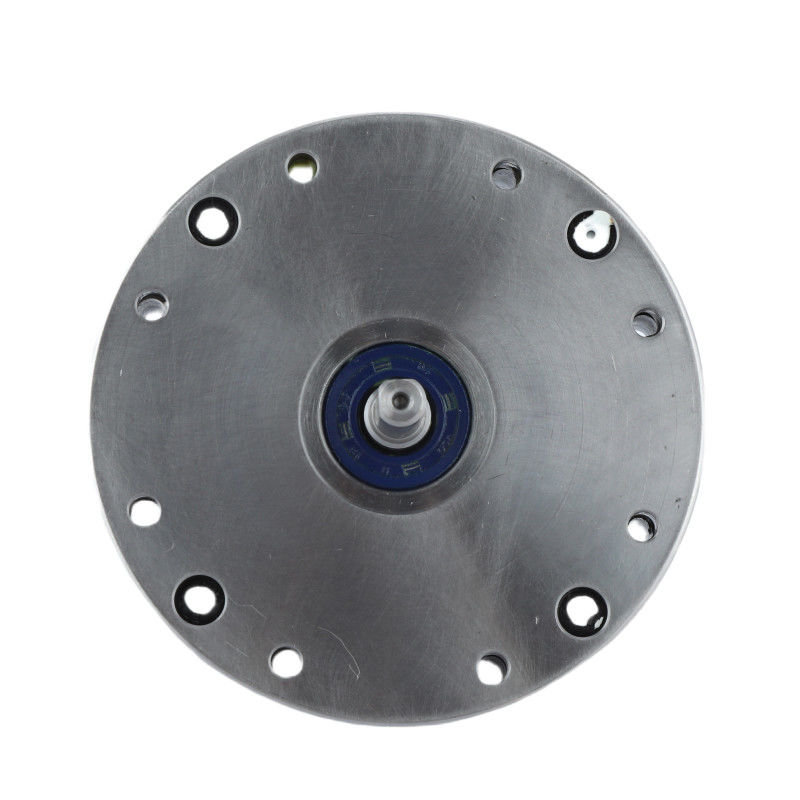

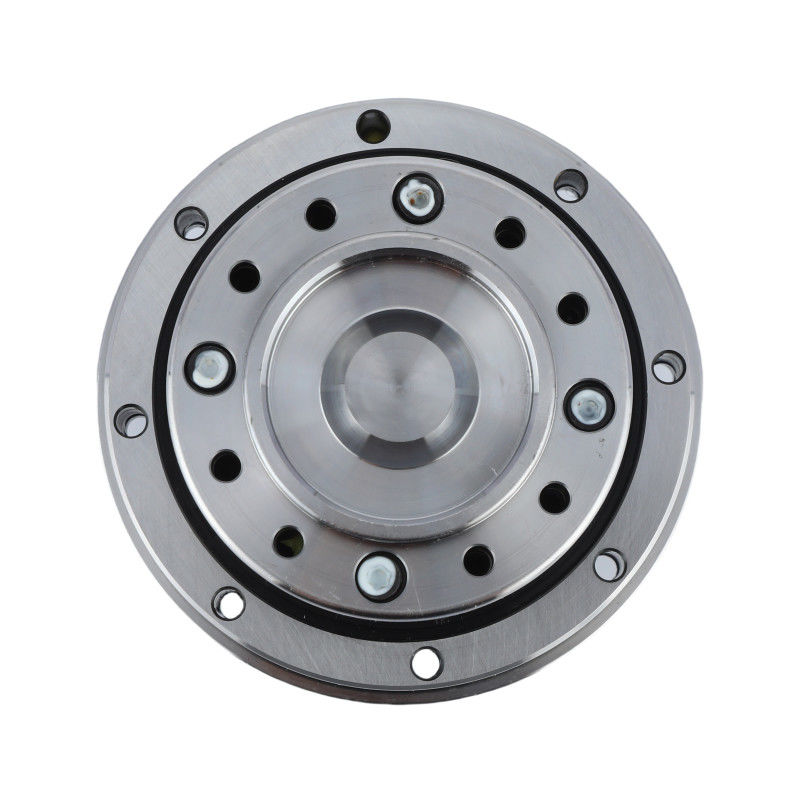

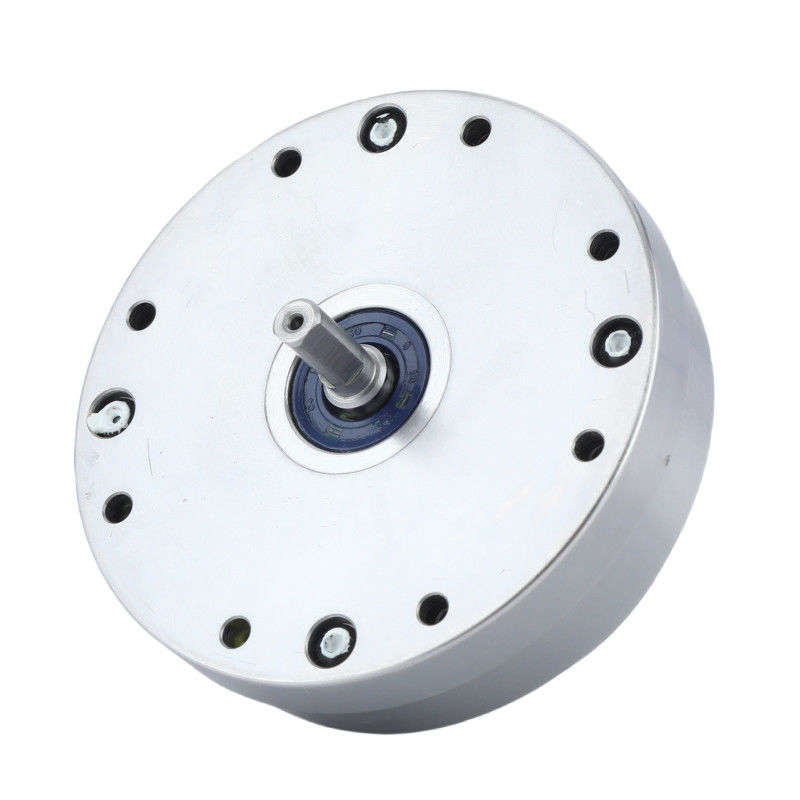

Hình ảnh chi tiết
| Các đặc điểm chính của LHT - IV Mô hình 20 Đơn vị bánh răng hài hòa | |||
| Sản phẩm | Mô hình 20 Harmonic Drive | ||
|
Các thành phần
|
Máy tạo sóng, Flexspline, Circular Spline | ||
|
Tỷ lệ giảm
|
50:1, 80:1, 100:1, 120:1, 160:1 | ||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | ||
|
Tốc độ đầu vào trung bình
|
6500 r/min | ||
|
Tốc độ đầu vào tối đa
|
3500 vòng/phút | ||
|
Sự sống được thiết kế
|
15000 giờ | ||
|
Mô hình
|
20 | ||
|
Trọng lượng
|
1.29kg | ||
| Bảo hành | 1 năm | ||
Ứng dụng
|
|
|
| Robot công nghiệp | Thiết bị y tế | Máy robot Huamnoid |
|
|
|
| Máy quang | Hàng không vũ trụ | Hệ thống sản xuất |
