Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:

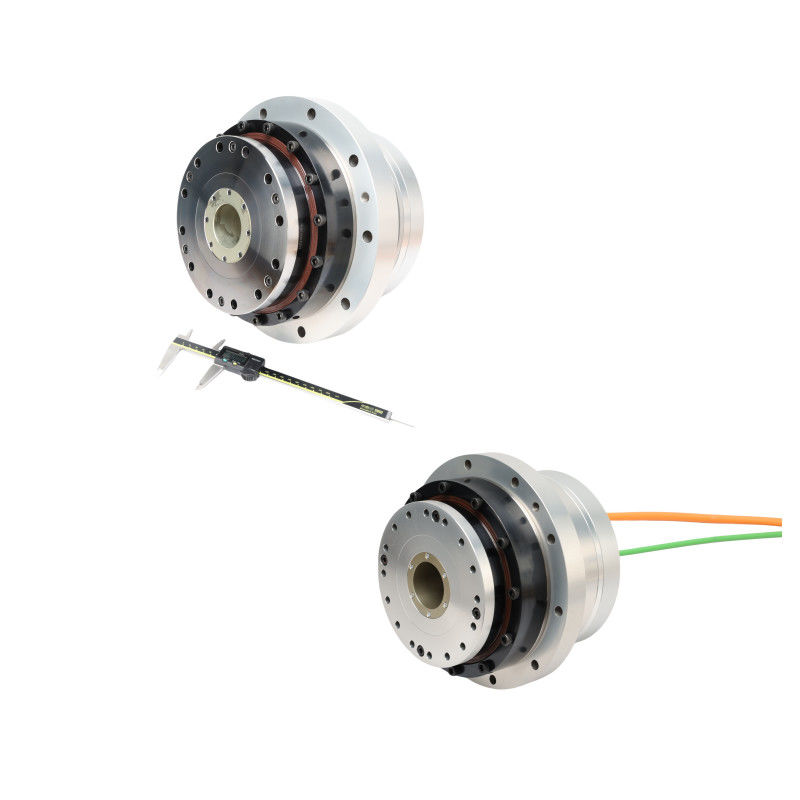

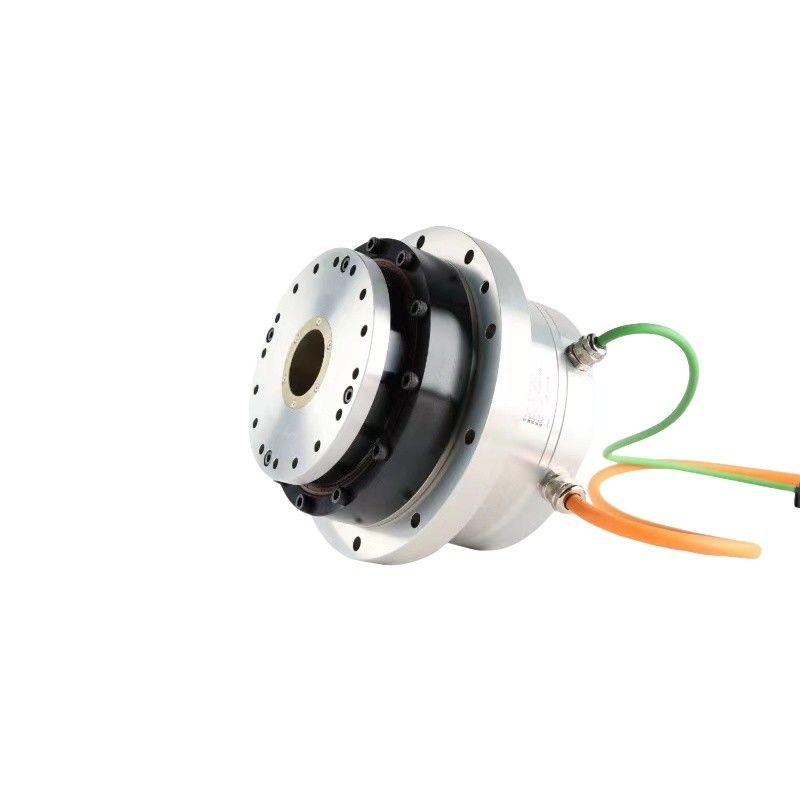

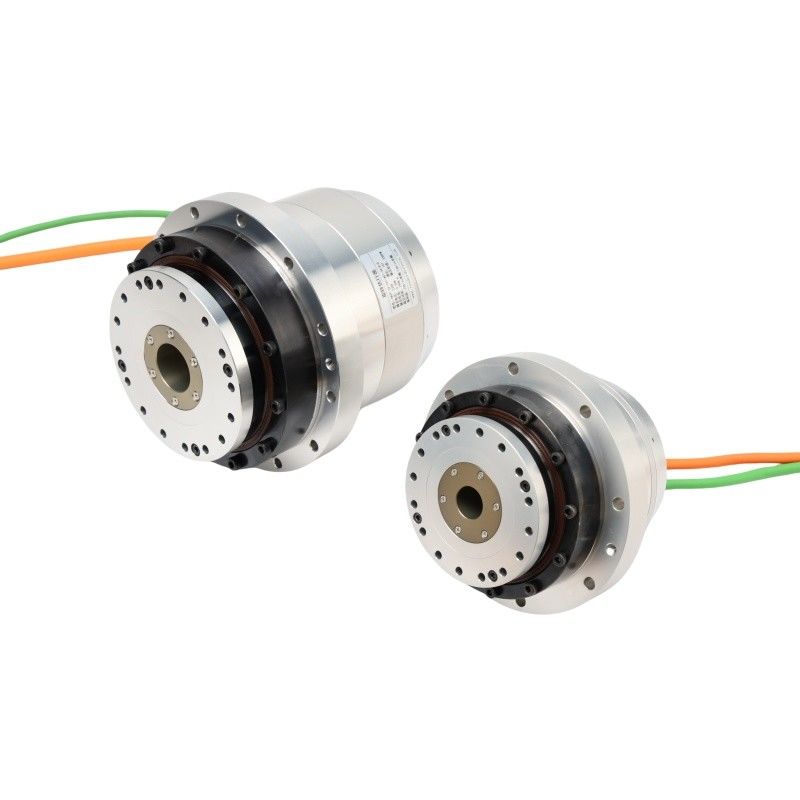

Dòng HATF có ổ cắm bên
Băng hình
Mô tả sản phẩm
Máy điều khiển xoay đóng một vai trò quan trọng trong việc cho phép chuyển động xoay chính xác và được kiểm soát trên một loạt các ngành công nghiệp, góp phần hiệu quả, đáng tin cậy,và chức năng trong các ứng dụng khác nhau.
Động cơ xoay là một xi lanh khí được sử dụng để cung cấp một chuyển động xoay hoặc góc, cho phép một nhịp trong một chuyển động dao động thông qua một góc được xác định.Chúng là bền và cung cấp một lực tương đối cao (mốc xoắn) cho kích thướcMáy điều khiển xoay đơn giản hóa thiết kế và có thể giảm các vấn đề bảo trì.
Các cân nhắc lựa chọn:
Mô-men xoắn và tốc độ:Khớp các yêu cầu mô-men xoắn đầu ra và tốc độ của động cơ với ứng dụng.
Tùy chọn điều khiển:Hãy xem xét loại điều khiển (bản tay, khí nén, thủy lực, điện) cần thiết cho ứng dụng cụ thể.
Kích thước và cài đặt:Đảm bảo tương thích với các hạn chế không gian và yêu cầu lắp đặt.
Sản phẩm
| Series HAT | 20 | ||||||
| Tỷ lệ giảm | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Vòng xoắn đỉnh | Số m | 69 | 91 | 102 | 108 | 113 |
| Mô-men định số | Số m | 30 | 48 | 58 | 61 | 61 | |
| Tốc độ tối đa | rpm | 98 | 62 | 50 | 41 | 31 | |
| Tốc độ định số | rpm | 51 | 32 | 26 | 21 | 16 | |
| Dòng điện tối đa | Vũ khí | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| Lượng điện | Vũ khí | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| Hằng số mô-men xoắn | N m/Arms | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| Kháng pha | Ohm ((20°C) | 6.2 | |||||
| Khả năng dẫn pha | mH | 7.7 | |||||
| EMF phía sau | Vrms/krpm | 25 | |||||
| 48VDC | Vòng xoắn đỉnh | Số m | 69 | 91 | 102 | 108 | 113 |
| Mô-men định số | Số m | 39 | 58 | 61 | 61 | 61 | |
| Tốc độ tối đa | rpm | 86 | 54 | 44 | 36 | 27 | |
| Tốc độ định số | rpm | 51 | 32 | 26 | 21 | 16 | |
| Dòng điện tối đa | Vũ khí | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| Lượng điện | Vũ khí | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| Hằng số mô-men xoắn | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| Kháng pha | Ohm ((20°C) | 0.4 | |||||
| Khả năng dẫn pha | mH | 0.9 | |||||
| EMF phía sau | Vrms/krpm | 7.7 | |||||
| Bộ mã hóa tuyệt đối | Loại mã hóa | Bộ mã hóa tuyệt đối | |||||
| Độ phân giải (một vòng quay động cơ) | một chút | 23,24 bit | |||||
| Máy tính nhiều vòng quay | một chút | 16 | |||||
| Độ chính xác vị trí một chiều | Arc sec | ≤ 75 | ≤ 75 | ≤ 60 | ≤50 | ≤50 | |
| Khả năng lặp lại độ chính xác vị trí | Arc sec | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| Độ cứng lật | x104N·m /rad | 24 | |||||
| Độ cứng xoắn | x104N·m /rad | 1.8 | 2.3 | ||||
| Khoảnh khắc quán tính | Không phanh | kg*m2 | 8.8*10^-5 | ||||
| Với phanh | kg*m2 | 9.17*10^-5 | |||||
| Vật thể | Không phanh | Kg | 2.4 | ||||
| Với phanh | Kg | 2.96 | |||||
| Số cột động cơ | Cây cột | 16 | |||||
| Điều kiện môi trường | Nhiệt độ hoạt động: 0~40°C Nhiệt độ lưu trữ: -20~60°C Độ ẩm hoạt động / Độ ẩm lưu trữ: 20 ~ 80% RH (không ngưng tụ) Chống rung: 24,5m/s2 (tần số: 10~400Hz) Không có bụi hoặc bột kim loại, khí ăn mòn, khí dễ cháy, sương mù dầu và sử dụng trong nhà khác, tránh ánh sáng mặt trời trực tiếp Dưới 1000m độ cao |
||||||
| Khử nhiệt động cơ | Chống cách nhiệt: hơn 100MΩ ((DC500V) | ||||||
| Năng lượng điện đệm: AC1500V/ 1 phút | |||||||
| Lớp cách nhiệt: F | |||||||
| Mức độ bảo vệ | Loại tự làm mát hoàn toàn kín (IP65) | ||||||
