Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:

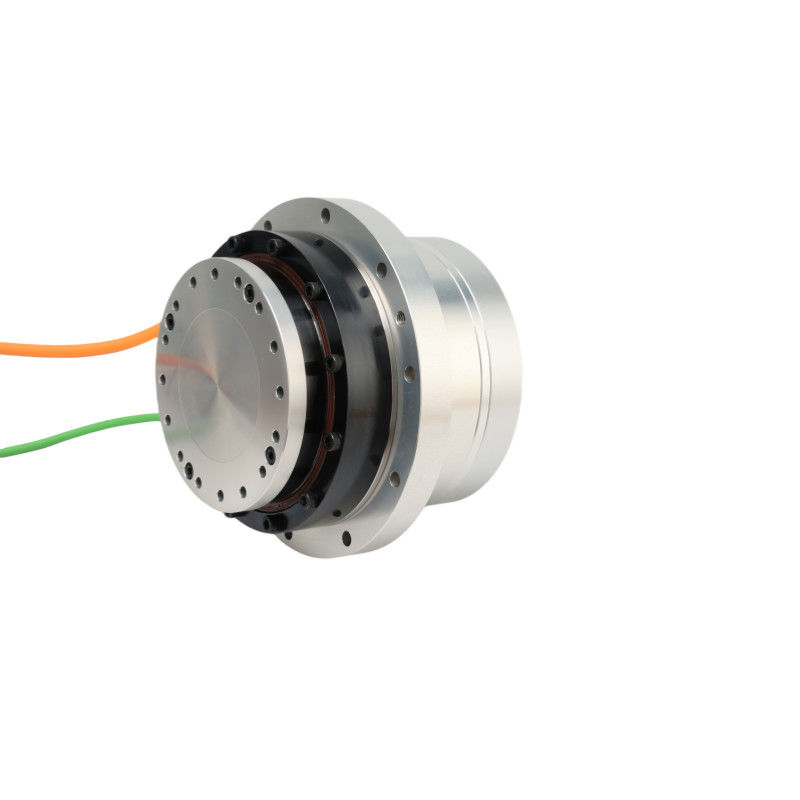

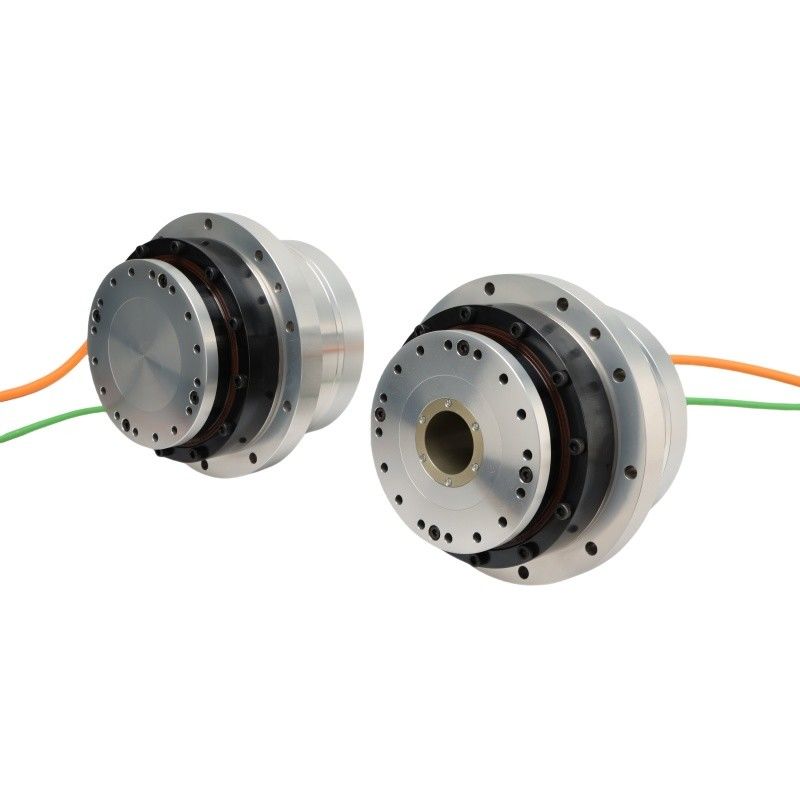

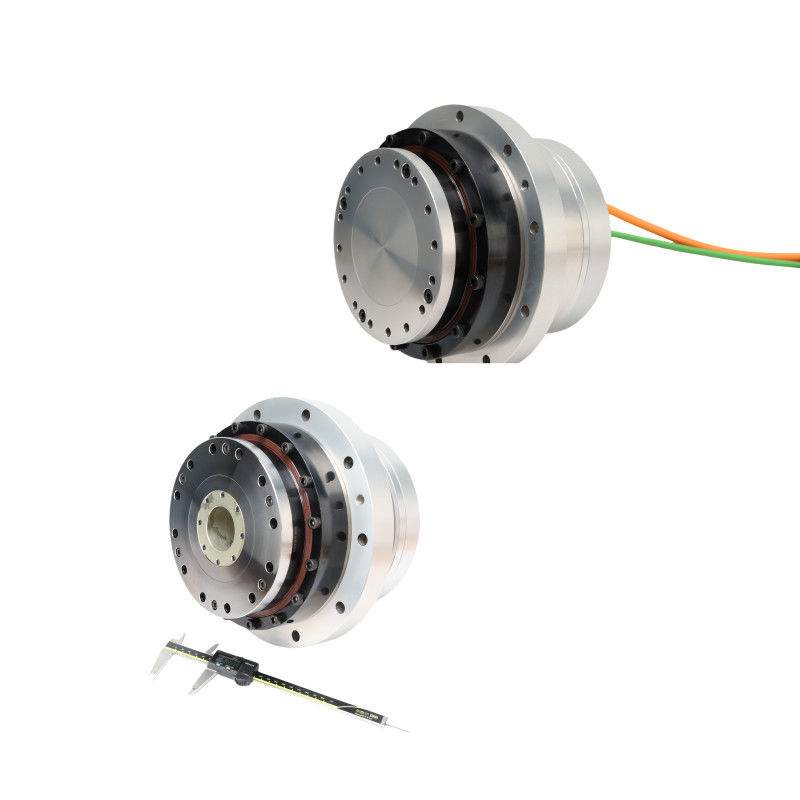

Cửa ra bên HASF Series Flanged Rotary Actuators
Băng hình
Mô tả sản phẩm
Máy điều khiển xoay là các thiết bị cơ học được thiết kế để tạo ra chuyển động xoay hoặc mô-men xoắn xung quanh trục trung tâm.
Máy điều khiển xoay tìm thấy ứng dụng rộng rãi trên nhiều ngành công nghiệp khác nhau do khả năng chuyển đổi năng lượng chất lỏng hoặc điện thành chuyển động xoay hoặc mô-men xoay.Dưới đây là một số ứng dụng cụ thể nơi các thiết bị điều khiển xoay thường được sử dụng trong tự động hóa công nghiệp như cánh tay robot, máy vận chuyển và xử lý vật liệu, hệ thống truyền và máy đóng gói.
Ứng dụng của Máy vận động xoay
Tự động hóa công nghiệp:Được sử dụng trong robot, máy vận chuyển, máy đóng gói và các hệ thống tự động khác.
Không gian:Điều quan trọng trong các bề mặt điều khiển bay, xe hạ cánh, và vị trí vệ tinh.
Ô tô:Máy lái phụ, điều khiển ga, hệ thống truyền tải.
Năng lượng và tiện ích:Khởi động van, hệ thống theo dõi mặt trời.
Y tế và chăm sóc sức khỏeThiết bị chẩn đoán, robot phẫu thuật.
Điện tử tiêu dùng:Camera, điện thoại thông minh, máy chơi game.
Sản phẩm
| Series HAS | 32 | ||||||
| Tỷ lệ giảm | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Vòng xoắn đỉnh | Số m | 250 | 376 | 441 | 436 | 459 |
| Mô-men định số | Số m | 90 | 150 | 190 | 230 | 267 | |
| Tốc độ tối đa | rpm | 75 | 47 | 38 | 31 | 24 | |
| Tốc độ định số | rpm | 45 | 28 | 23 | 19 | 14 | |
| Dòng điện tối đa | Vũ khí | 11.56 | 10.95 | 9.6 | 8.5 | 6.72 | |
| Lượng điện | Vũ khí | 4.16 | 4.37 | 4.44 | 4.48 | 3.91 | |
| Hằng số mô-men xoắn | N m/Arms | 21.62 | 34.34 | 42.82 | 51.3 | 68.26 | |
| Kháng pha | Ohm ((20°C) | 2.1 | |||||
| Khả năng dẫn pha | mH | 12 | |||||
| EMF phía sau | Vrms/krpm | 52.5 | |||||
| 48VDC | Vòng xoắn đỉnh | Số m | 250 | 376 | 411 | 436 | 459 |
| Mô-men định số | Số m | 90 | 145 | 180 | 215 | 267 | |
| Tốc độ tối đa | rpm | 53 | 33 | 27 | 22 | 17 | |
| Tốc độ định số | rpm | 45 | 28 | 23 | 19 | 14 | |
| Dòng điện tối đa | Vũ khí | 47.13 | 44.63 | 39.13 | 34.65 | 27.41 | |
| Lượng điện | Vũ khí | 16.97 | 17.21 | 17.14 | 17.09 | 15.95 | |
| Hằng số mô-men xoắn | N m/Arms | 5.3 | 8.42 | 10.5 | 12.58 | 16.74 | |
| Kháng pha | Ohm ((20°C) | 0.2 | |||||
| Khả năng dẫn pha | mH | 0.4 | |||||
| EMF phía sau | Vrms/krpm | 12.57 | |||||
| Bộ mã hóa tuyệt đối | Loại mã hóa | Bộ mã hóa tuyệt đối | |||||
| Độ phân giải (một vòng quay động cơ) | một chút | 23,24 bit | |||||
| Máy tính nhiều vòng quay | một chút | 16 | |||||
| Độ chính xác vị trí một chiều | Arc sec | ≤ 65 | ≤ 60 | ≤ 55 | ≤45 | ≤45 | |
| Khả năng lặp lại độ chính xác vị trí | Arc sec | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| Độ cứng lật | x104N·m /rad | 95 | |||||
| Độ cứng xoắn | x104N·m /rad | 7.6 | 9.9 | ||||
| Khoảnh khắc quán tính | Không phanh | kg*m2 | 8.3*10^-4 | ||||
| Với phanh | kg*m2 | 1.04*10^-3 | |||||
| Vật thể | Không phanh | Kg | 7.4 | ||||
| Với phanh | Kg | 8.7 | |||||
| Số cột động cơ | Cây cột | 16 | |||||
| Điều kiện môi trường | Nhiệt độ hoạt động: 0~40°C Nhiệt độ lưu trữ: -20~60°C Độ ẩm hoạt động / Độ ẩm lưu trữ: 20 ~ 80% RH (không ngưng tụ) Chống rung: 24,5m/s2 (tần số: 10~400Hz) Không có bụi hoặc bột kim loại, khí ăn mòn, khí dễ cháy, sương mù dầu và sử dụng trong nhà khác, tránh ánh sáng mặt trời trực tiếp Dưới 1000m độ cao |
||||||
| Khử nhiệt động cơ | Chống cách nhiệt: hơn 100MΩ ((DC500V) | ||||||
| Năng lượng điện đệm: AC1500V/ 1 phút | |||||||
| Lớp cách nhiệt: F | |||||||
| Mức độ bảo vệ | Loại tự làm mát hoàn toàn kín (IP65) | ||||||
