Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:

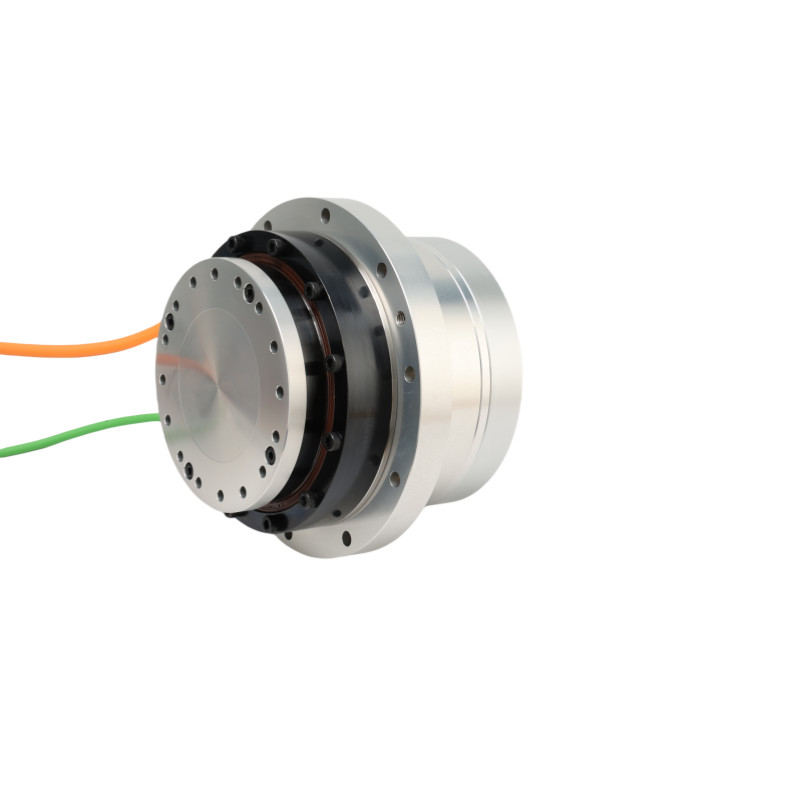

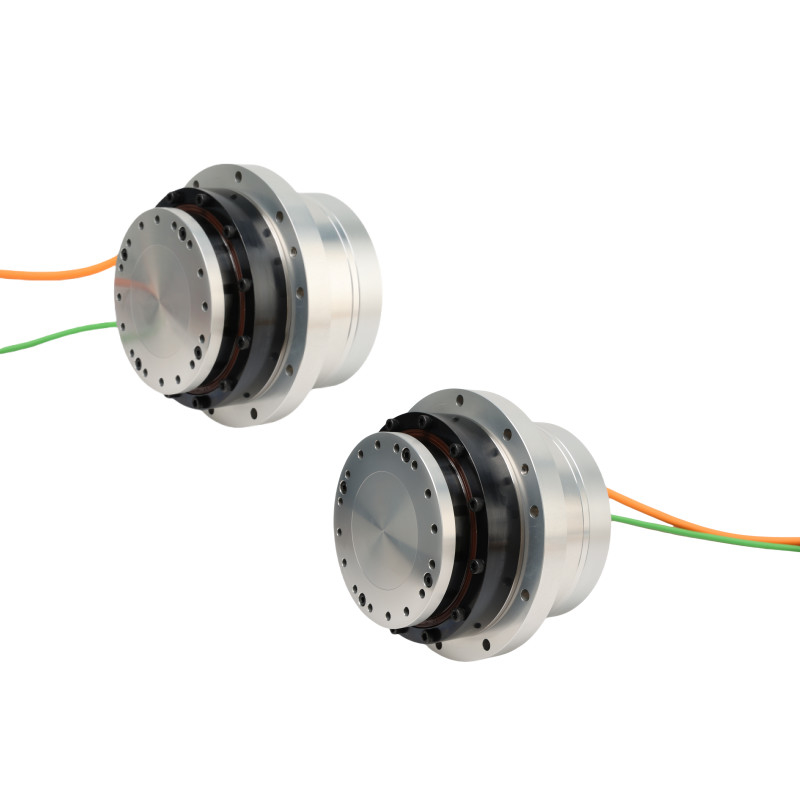

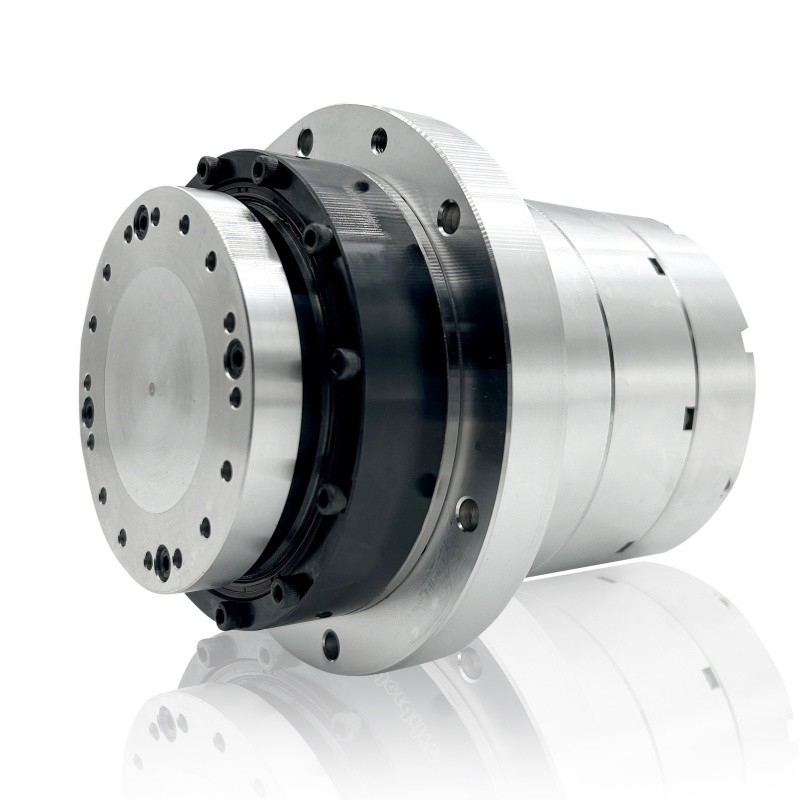

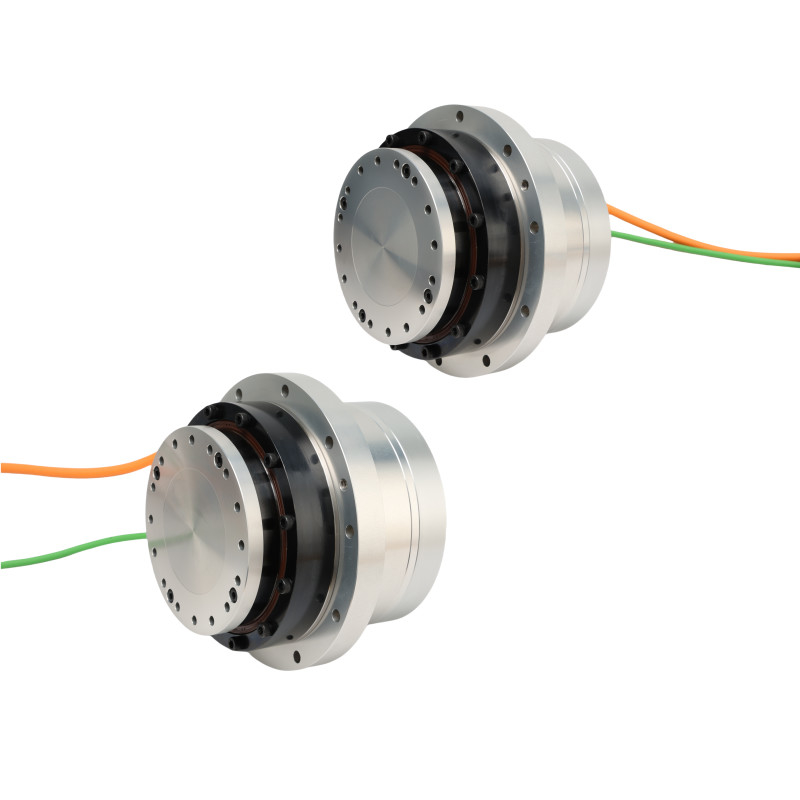

Cửa ra bên HASF Series Flanged Rotary Actuators
Băng hình
Động cơ xoay là các thiết bị cơ khí được thiết kế để tạo ra chuyển động xoay hoặc mô-men xoắn xung quanh trục trung tâm. Chúng được sử dụng rộng rãi trong các ngành công nghiệp, ô tô, hàng không vũ trụ,và các ứng dụng khác khi cần chuyển động xoay được kiểm soát.
1Cơ thể thiết bị: Thông thường hình trụ hoặc hình hộp, chứa các thành phần bên trong.
2. Trục quay: Kết nối với cơ chế đầu ra hoặc tải, dịch chuyển chuyển động quay.
3Nguồn điện: Tùy thuộc vào loại, nó có thể là khí nén (không khí nén), thủy lực (áp suất chất lỏng), điện (động cơ điện) hoặc cơ học (động cơ và kết nối).
4Cơ chế điều khiển: Quản lý hoạt động của bộ điều khiển, bằng tay hoặc thông qua các hệ thống tự động.
Tự động hóa công nghiệp
1. Bàn tay robot: Máy điều khiển xoay là thành phần không thể thiếu của cánh tay robot và máy thao tác được sử dụng trong dây chuyền lắp ráp, hoạt động chọn và đặt và các nhiệm vụ tự động khác.
2. Máy vận chuyển và xử lý vật liệu: Máy vận hành điều khiển các chuyển động xoay trong hệ thống vận chuyển, cơ chế phân loại và thiết bị xử lý vật liệu.
3- Máy đóng gói: Máy vận hành tạo điều kiện cho các chuyển động xoay trong máy đóng gói cho các công việc như niêm phong, dán nhãn và lấp đầy.
Giải trí:
1. Đi bộ công viên giải trí: Máy điều khiển được sử dụng trong động lực và cơ chế đi bộ để tạo ra các chuyển động năng động và mô phỏng những trải nghiệm thực tế.
2Thiết bị sân khấu và sự kiện: Máy điều khiển xoay tạo điều kiện di chuyển trong rèm cửa sân khấu, thiết bị chiếu sáng và các thiết bị sân khấu khác.
Điện tử tiêu dùng:
1Điện tử tiêu dùng: Máy điều khiển được sử dụng trong các sản phẩm điện tử tiêu dùng khác nhau như máy ảnh, điện thoại thông minh và máy chơi game cho các cơ chế như ống kính zoom, lấy nét tự động,và phản hồi rung động.
Năng lượng và tiện ích:
1. Valve Actuation: Máy điều khiển quay điều khiển van trong đường ống, ngành công nghiệp quy trình và tiện ích để điều chỉnh tốc độ dòng chảy, áp suất và hướng chất lỏng.
2Năng lượng tái tạo: Các bộ điều khiển được sử dụng trong các hệ thống theo dõi năng lượng mặt trời để định hướng các tấm pin mặt trời hướng về mặt mặt trời để thu giữ năng lượng tối ưu.
Y tế và chăm sóc sức khỏe
1Thiết bị chẩn đoán: Máy điều khiển xoay được sử dụng trong các thiết bị y tế như máy quét CT và máy MRI để định vị và di chuyển chính xác các thành phần hình ảnh.
2. Robot phẫu thuật: Máy điều khiển cho phép chuyển động và kiểm soát chính xác trong các hệ thống robot phẫu thuật, tăng độ chính xác phẫu thuật và các thủ tục xâm lấn tối thiểu.
| Series HAS | 20 | ||||||
| Tỷ lệ giảm | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Vòng xoắn đỉnh | Số m | 69 | 91 | 102 | 108 | 113 |
| Mô-men định số | Số m | 30 | 48 | 58 | 61 | 61 | |
| Tốc độ tối đa | rpm | 98 | 62 | 50 | 41 | 31 | |
| Tốc độ định số | rpm | 51 | 32 | 26 | 21 | 16 | |
| Dòng điện tối đa | Vũ khí | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| Lượng điện | Vũ khí | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| Hằng số mô-men xoắn | N m/Arms | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| Kháng pha | Ohm ((20°C) | 6.2 | |||||
| Khả năng dẫn pha | mH | 7.7 | |||||
| EMF phía sau | Vrms/krpm | 25 | |||||
| 48VDC | Vòng xoắn đỉnh | Số m | 69 | 91 | 102 | 108 | 113 |
| Mô-men định số | Số m | 39 | 58 | 61 | 61 | 61 | |
| Tốc độ tối đa | rpm | 86 | 54 | 44 | 36 | 27 | |
| Tốc độ định số | rpm | 51 | 32 | 26 | 21 | 16 | |
| Dòng điện tối đa | Vũ khí | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| Lượng điện | Vũ khí | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| Hằng số mô-men xoắn | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| Kháng pha | Ohm ((20°C) | 0.4 | |||||
| Khả năng dẫn pha | mH | 0.9 | |||||
| EMF phía sau | Vrms/krpm | 7.7 | |||||
| Bộ mã hóa tuyệt đối | Loại mã hóa | Bộ mã hóa tuyệt đối | |||||
| Độ phân giải (một vòng quay động cơ) | một chút | 23,24 bit | |||||
| Máy tính nhiều vòng quay | một chút | 16 | |||||
| Độ chính xác vị trí một chiều | Arc sec | ≤ 75 | ≤ 75 | ≤ 60 | ≤50 | ≤50 | |
| Khả năng lặp lại độ chính xác vị trí | Arc sec | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| Độ cứng lật | x104N·m /rad | 24 | |||||
| Độ cứng xoắn | x104N·m /rad | 1.8 | 2.3 | ||||
| Khoảnh khắc quán tính | Không phanh | kg*m2 | 8.8*10^-5 | ||||
| Với phanh | kg*m2 | 9.17*10^-5 | |||||
| Vật thể | Không phanh | Kg | 2.4 | ||||
| Với phanh | Kg | 2.96 | |||||
| Số cột động cơ | Cây cột | 16 | |||||
| Điều kiện môi trường | Nhiệt độ hoạt động: 0~40°C Nhiệt độ lưu trữ: -20~60°C Độ ẩm hoạt động / Độ ẩm lưu trữ: 20 ~ 80% RH (không ngưng tụ) Chống rung: 24,5m/s2 (tần số: 10~400Hz) Không có bụi hoặc bột kim loại, khí ăn mòn, khí dễ cháy, sương mù dầu và sử dụng trong nhà khác, tránh ánh sáng mặt trời trực tiếp Dưới 1000m độ cao |
||||||
| Khử nhiệt động cơ | Chống cách nhiệt: hơn 100MΩ ((DC500V) | ||||||
| Năng lượng điện đệm: AC1500V/ 1 phút | |||||||
| Lớp cách nhiệt: F | |||||||
| Mức độ bảo vệ | Loại tự làm mát hoàn toàn kín (IP65) | ||||||
