Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Cửa ra bên HASF Series Flanged Rotary Actuators
Băng hình

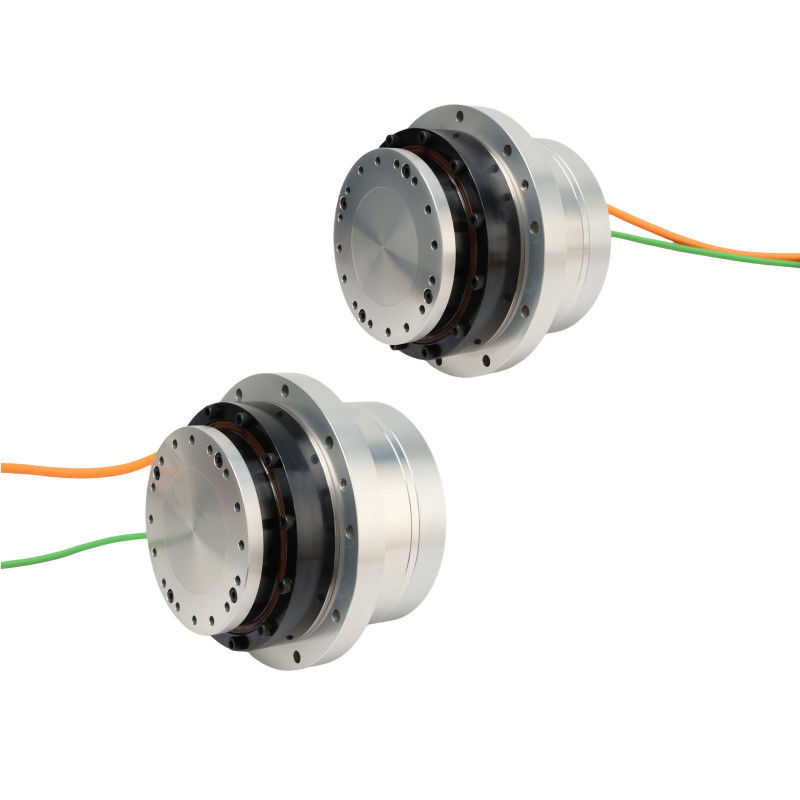

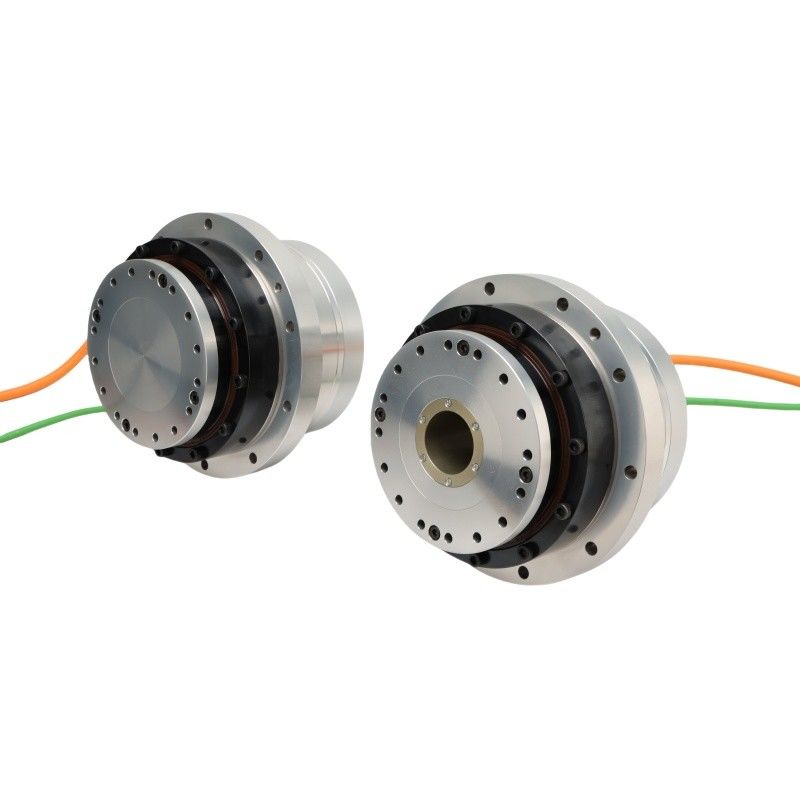

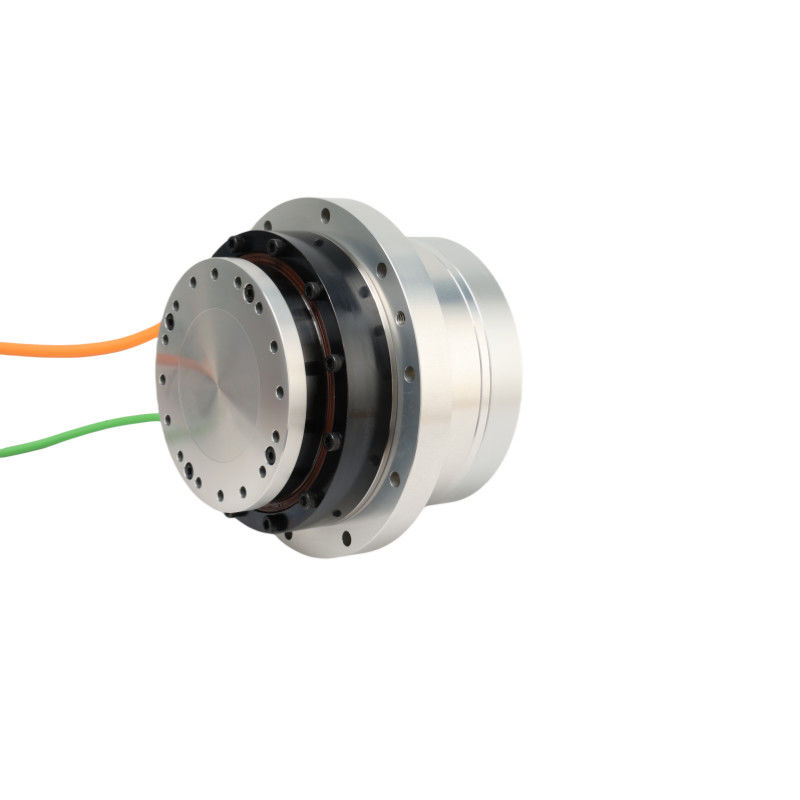

Độ chính xác cao và mô-men xoắn cao Solid Shaft HASF Series Model 20 Flanged Rotary Actuators
Động cơ xoay là các thiết bị cơ khí được thiết kế để tạo ra chuyển động xoay hoặc mô-men xoắn xung quanh trục trung tâm. Chúng được sử dụng rộng rãi trong các ngành công nghiệp, ô tô, hàng không vũ trụ,và các ứng dụng khác khi cần chuyển động xoay được kiểm soát.
Tự động hóa công nghiệp
1. Bàn tay robot: Máy điều khiển xoay là thành phần không thể thiếu của cánh tay robot và máy thao tác được sử dụng trong dây chuyền lắp ráp, hoạt động chọn và đặt và các nhiệm vụ tự động khác.
2. Máy vận chuyển và xử lý vật liệu: Máy vận hành điều khiển các chuyển động xoay trong hệ thống vận chuyển, cơ chế phân loại và thiết bị xử lý vật liệu.
3- Máy đóng gói: Máy vận hành tạo điều kiện cho các chuyển động xoay trong máy đóng gói cho các công việc như niêm phong, dán nhãn và lấp đầy.
Ngành công nghiệp ô tô
1Hệ thống lái: Máy điều khiển xoay điện và thủy lực được sử dụng trong hệ thống lái điện (EPS) và hệ thống lái điện (HPS) để hỗ trợ điều khiển lái.
2. Kiểm soát throttle: Máy điều khiển được sử dụng để điều khiển vị trí van throttle trong động cơ hiện đại, đảm bảo kiểm soát chính xác tốc độ động cơ và công suất.
3Hệ thống truyền tải:Máy điều khiển xoay được sử dụng trong hộp số tay tự động (AMT) và hộp số ly hợp kép (DCT) để tạo thuận lợi cho việc chuyển bánh.
Năng lượng và tiện ích:
1. Valve Actuation: Máy điều khiển quay điều khiển van trong đường ống, ngành công nghiệp quy trình và tiện ích để điều chỉnh tốc độ dòng chảy, áp suất và hướng chất lỏng.
2Năng lượng tái tạo: Các bộ điều khiển được sử dụng trong các hệ thống theo dõi năng lượng mặt trời để định hướng các tấm pin mặt trời hướng về mặt mặt trời để thu giữ năng lượng tối ưu.
Y tế và chăm sóc sức khỏe
1Thiết bị chẩn đoán: Máy điều khiển xoay được sử dụng trong các thiết bị y tế như máy quét CT và máy MRI để định vị và di chuyển chính xác các thành phần hình ảnh.
2. Robot phẫu thuật: Máy điều khiển cho phép chuyển động và kiểm soát chính xác trong các hệ thống robot phẫu thuật, tăng độ chính xác phẫu thuật và các thủ tục xâm lấn tối thiểu.
| Series HAS | 20 | ||||||
| Tỷ lệ giảm | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Vòng xoắn đỉnh | Số m | 69 | 91 | 102 | 108 | 113 |
| Mô-men định số | Số m | 30 | 48 | 58 | 61 | 61 | |
| Tốc độ tối đa | rpm | 98 | 62 | 50 | 41 | 31 | |
| Tốc độ định số | rpm | 51 | 32 | 26 | 21 | 16 | |
| Dòng điện tối đa | Vũ khí | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| Lượng điện | Vũ khí | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| Hằng số mô-men xoắn | N m/Arms | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| Kháng pha | Ohm ((20°C) | 6.2 | |||||
| Khả năng dẫn pha | mH | 7.7 | |||||
| EMF phía sau | Vrms/krpm | 25 | |||||
| 48VDC | Vòng xoắn đỉnh | Số m | 69 | 91 | 102 | 108 | 113 |
| Mô-men định số | Số m | 39 | 58 | 61 | 61 | 61 | |
| Tốc độ tối đa | rpm | 86 | 54 | 44 | 36 | 27 | |
| Tốc độ định số | rpm | 51 | 32 | 26 | 21 | 16 | |
| Dòng điện tối đa | Vũ khí | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| Lượng điện | Vũ khí | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| Hằng số mô-men xoắn | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| Kháng pha | Ohm ((20°C) | 0.4 | |||||
| Khả năng dẫn pha | mH | 0.9 | |||||
| EMF phía sau | Vrms/krpm | 7.7 | |||||
| Bộ mã hóa tuyệt đối | Loại mã hóa | Bộ mã hóa tuyệt đối | |||||
| Độ phân giải (một vòng quay động cơ) | một chút | 23,24 bit | |||||
| Máy tính nhiều vòng quay | một chút | 16 | |||||
| Độ chính xác vị trí một chiều | Arc sec | ≤ 75 | ≤ 75 | ≤ 60 | ≤50 | ≤50 | |
| Khả năng lặp lại độ chính xác vị trí | Arc sec | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| Độ cứng lật | x104N·m /rad | 24 | |||||
| Độ cứng xoắn | x104N·m /rad | 1.8 | 2.3 | ||||
| Khoảnh khắc quán tính | Không phanh | kg*m2 | 8.8*10^-5 | ||||
| Với phanh | kg*m2 | 9.17*10^-5 | |||||
| Vật thể | Không phanh | Kg | 2.4 | ||||
| Với phanh | Kg | 2.96 | |||||
| Số cột động cơ | Cây cột | 16 | |||||
| Điều kiện môi trường | Nhiệt độ hoạt động: 0~40°C Nhiệt độ lưu trữ: -20~60°C Độ ẩm hoạt động / Độ ẩm lưu trữ: 20 ~ 80% RH (không ngưng tụ) Chống rung: 24,5m/s2 (tần số: 10~400Hz) Không có bụi hoặc bột kim loại, khí ăn mòn, khí dễ cháy, sương mù dầu và sử dụng trong nhà khác, tránh ánh sáng mặt trời trực tiếp Dưới 1000m độ cao |
||||||
| Khử nhiệt động cơ | Chống cách nhiệt: hơn 100MΩ ((DC500V) | ||||||
| Năng lượng điện đệm: AC1500V/ 1 phút | |||||||
| Lớp cách nhiệt: F | |||||||
| Mức độ bảo vệ | Loại tự làm mát hoàn toàn kín (IP65) | ||||||
