Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
HAMF trục rỗng lớn hơn
Băng hình

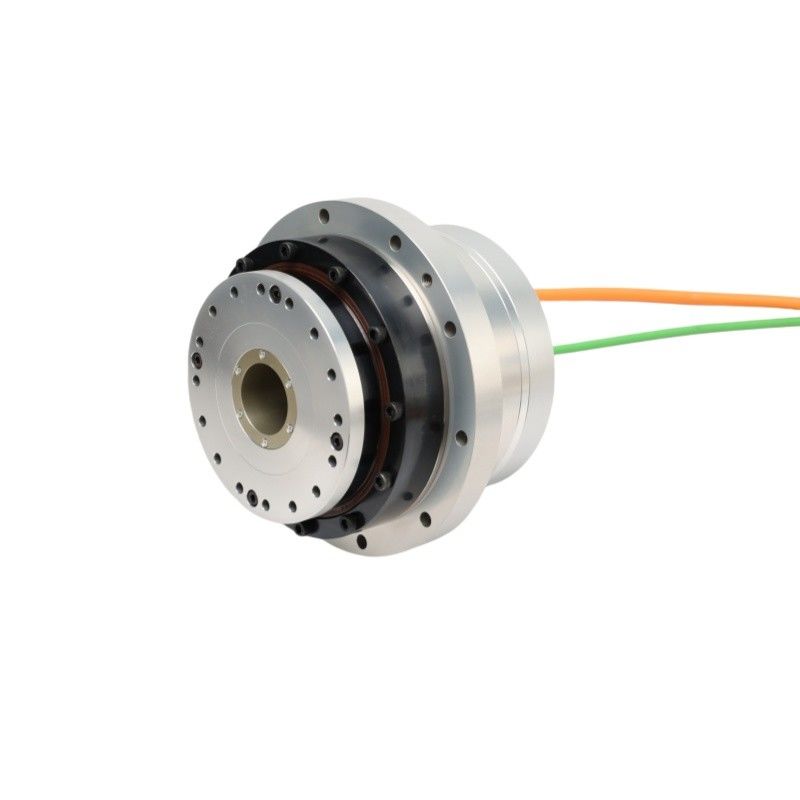

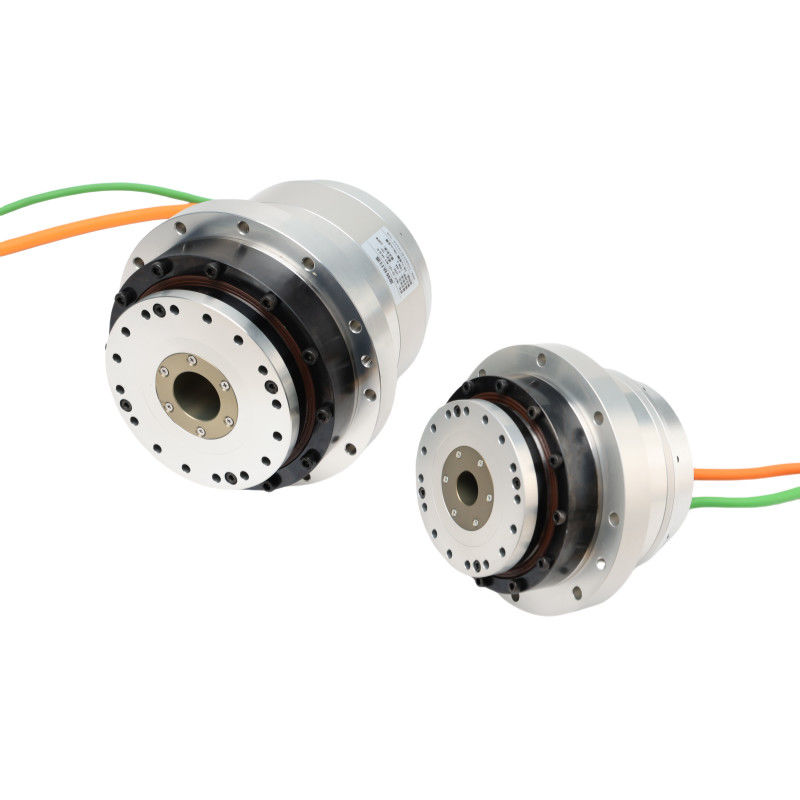

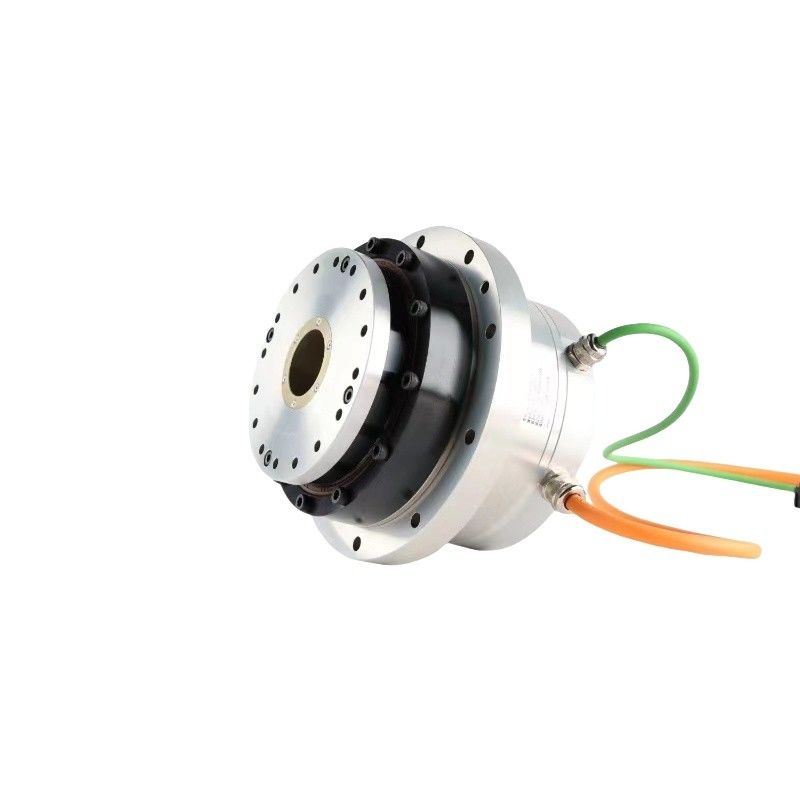

Không phản ứng phản ứng lớn hơn hố hố HATF Series Rotary Actuators cho máy cắt laser
Động lực xoay là một thiết bị điện, chạy bằng chất lỏng hoặc thiết bị thủ công được sử dụng để chuyển đổi năng lượng điện thành chuyển động xoay hoặc dao động.Các thiết bị điều khiển này chủ yếu được sử dụng trong hoạt động van thủ công hoặc tự động, nơi khả năng tiếp cận các tiện ích như không khí nén hoặc điện đóng một vai trò quan trọng trong việc lựa chọn một thiết bị điều khiển.
Loại động cơ này khác với động cơ tuyến tính bởi vì động cơ tuyến tính sử dụng chuyển động tuyến tính để truyền điện khi trái ngược với xoay; tuy nhiên,một động cơ quay được kết nối với các thiết bị để tạo thành các động cơ tuyến tínhCác thiết bị điều khiển này được sử dụng trên thiết bị thủy lực di động, trên máy bay và trong các hệ thống điều khiển chuyển động.
Độ chính xác cao: Độ chính xác định vị tuyệt đối lên đến 10 giây cung (0,0028 độ).
Động lực lớn: Kích thước nhỏ, mô-men xoắn lớn; mô-men xoắn đầu ra lên đến 800 Nm.
Lỗ trống: lỗ nén nội bộ khẩu độ lớn để dễ dàng vượt qua các dây cáp, trại khí đốt, tia laser, v.v.
Tuổi thọ dài: Độ chính xác vẫn không thay đổi sau khi sử dụng trong hơn 20.000 giờ.
Không phản ứngĐộng cơ hài hòa không phản ứng.
Sự hội nhập: Động cơ giảm nhịp độ sóng căng tích hợp, động cơ mô-men xoắn, phanh điện từ, mã hóa và lái xe.
Phản ứng nhanh chóng: Hiệu suất phản ứng động tuyệt vời; lý tưởng cho xử lý laser và thiết bị tự động hóa.
Rung động thấp: Động lực và tiếng ồn cực kỳ thấp; sự lựa chọn tốt nhất cho các ứng dụng như bán dẫn và thiết bị hình ảnh y tế.
Tiêu chuẩn bảo vệ cao: Đến mức bảo vệ IP67.
Không cần bảo trì: Không cần bảo trì thường xuyên; không cần thay dầu mỡ, vv
| Dòng HAMF | 25 | 32 | 40 | ||||||||||||||
| Tỷ lệ giảm | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Vòng xoắn đỉnh | Số m | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 441 | 436 | 459 | 400 | 641 | 702 | 762 | 800 |
| Mô-men định số | Số m | 68.5 | 107 | 133 | 133 | 133 | 90 | 150 | 190 | 230 | 267 | 150 | 240 | 300 | 360 | 480 | |
| Tốc độ tối đa | rpm | 94 | 59 | 48 | 40 | 30 | 75 | 47 | 38 | 31 | 24 | 59 | 37 | 30 | 25 | 19 | |
| Tốc độ định số | rpm | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 39 | 25 | 20 | 17 | 12 | |
| Dòng điện tối đa | Vũ khí | 6.9 | 6.07 | 5.58 | 4.97 | 3.92 | 11.56 | 10.95 | 9.6 | 8.5 | 6.72 | 14.42 | 14.55 | 12.78 | 11.58 | 9.13 | |
| Lượng điện | Vũ khí | 3.9 | 3.84 | 3.83 | 3.2 | 2.4 | 4.16 | 4.37 | 4.44 | 4.48 | 3.91 | 5.41 | 5.45 | 5.46 | 5.47 | 5.48 | |
| Hằng số mô-men xoắn | N m/Arms | 17.54 | 27.86 | 34.74 | 41.62 | 55.38 | 21.62 | 34.34 | 42.82 | 51.3 | 68.26 | 27.74 | 44.06 | 54.94 | 65.82 | 87.58 | |
| Kháng pha | Ohm ((20°C) | 3.55 | 2.1 | 2 | |||||||||||||
| Khả năng dẫn pha | mH | 10 | 12 | 6 | |||||||||||||
| EMF phía sau | Vrms/krpm | 40 | 52.5 | 65 | |||||||||||||
| 48VDC | Vòng xoắn đỉnh | Số m | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 411 | 436 | 459 | 280 | 440 | 550 | 660 | 800 |
| Mô-men định số | Số m | 64 | 100 | 125 | 133 | 133 | 90 | 145 | 180 | 215 | 267 | 140 | 230 | 280 | 340 | 450 | |
| Tốc độ tối đa | rpm | 59 | 37 | 30 | 25 | 19 | 53 | 33 | 27 | 22 | 17 | 43 | 27 | 22 | 18 | 14 | |
| Tốc độ định số | rpm | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 31 | 20 | 16 | 13 | 10 | |
| Dòng điện tối đa | Vũ khí | 26.96 | 23.71 | 21.83 | 19.44 | 15.32 | 47.13 | 44.63 | 39.13 | 34.65 | 27.41 | 42.89 | 42.44 | 42.54 | 42.61 | 38.82 | |
| Lượng điện | Vũ khí | 14.26 | 14.03 | 14.06 | 12.49 | 9.39 | 16.97 | 17.21 | 17.14 | 17.09 | 15.95 | 21.45 | 22.18 | 21.66 | 21.95 | 21.84 | |
| Hằng số mô-men xoắn | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | 5.3 | 8.42 | 10.5 | 12.58 | 16.74 | 6.53 | 10.37 | 12.93 | 15.49 | 20.61 | |
| Kháng pha | Ohm ((20°C) | 0.13 | 0.2 | 0.074 | |||||||||||||
| Khả năng dẫn pha | mH | 0.36 | 0.4 | 0.3 | |||||||||||||
| EMF phía sau | Vrms/krpm | 10.5 | 12.57 | 15 | |||||||||||||
| Bộ mã hóa tuyệt đối | Loại mã hóa | Bộ mã hóa tuyệt đối | |||||||||||||||
| Độ phân giải (một vòng quay động cơ) | một chút | 23,24 bit | 23bit | ||||||||||||||
| Máy tính nhiều vòng quay | một chút | 16 | |||||||||||||||
| Độ chính xác vị trí một chiều | Arc sec | ≤ 70 | ≤ 60 | ≤ 60 | ≤50 | ≤50 | ≤ 65 | ≤ 60 | ≤ 55 | ≤45 | ≤45 | ≤ 60 | ≤ 60 | ≤50 | ≤45 | ≤45 | |
| Khả năng lặp lại độ chính xác vị trí | Arc sec | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| Độ cứng lật | x104 N·m /rad | 38 | 95 | 175 | |||||||||||||
| Độ cứng xoắn | x104 N·m /rad | 3.4 | 4.6 | 3.4 | 9.9 | 14 | 18.6 | ||||||||||
| Khoảnh khắc quán tính | Không phanh | kg*m2 | 2.3*10^-4 | 8.03*10^-4 | 1.72*10^-3 | ||||||||||||
| Vật thể | Không phanh | Kg | 3.7 | 6.68 | 12.2 | ||||||||||||
| Số cột động cơ | Cây cột | 16 | |||||||||||||||
| Điều kiện môi trường | Nhiệt độ hoạt động: 0~40°C Nhiệt độ lưu trữ: -20~60°C Độ ẩm hoạt động / Độ ẩm lưu trữ: 20 ~ 80% RH (không ngưng tụ) Chống rung: 24,5m/s2 (tần số: 10~400Hz) Không có bụi hoặc bột kim loại, khí ăn mòn, khí dễ cháy, sương mù dầu và sử dụng trong nhà khác, tránh ánh sáng mặt trời trực tiếp Dưới 1000m độ cao |
||||||||||||||||
| Khử nhiệt động cơ | Chống cách nhiệt: hơn 100MΩ ((DC500V) | ||||||||||||||||
| Năng lượng điện đệm: AC1500V/ 1 phút | |||||||||||||||||
| Lớp cách nhiệt: F | |||||||||||||||||
| Mức độ bảo vệ | Loại tự làm mát hoàn toàn kín (IP65) | ||||||||||||||||
Gửi yêu cầu của bạn trực tiếp đến chúng tôi
