Vòng tròn Spline căng sóng Harmonic Drive
Mô tả sản phẩm
Động cơ có ba thành phần cơ bản: một máy tạo sóng, một flex spline và một spline tròn.
Các phiên bản phức tạp hơn có một thành phần thứ tư thường được sử dụng để rút ngắn chiều dài tổng thể hoặc để tăng giảm bánh răng trong đường kính nhỏ hơn, nhưng vẫn tuân theo các nguyên tắc cơ bản tương tự.
|
Các thành phần 1. Máy phát sóng được tạo thành từ hai phần riêng biệt: một đĩa elip gọi là cắm máy phát sóng và một vòng bi bên ngoài. 2Các bên của spline rất mỏng, nhưng đáy là tương đối cứng.Điều này dẫn đến sự linh hoạt đáng kể của các bức tường ở cuối mở do bức tường mỏng, và ở phía đóng đủ cứng để được bảo mật chặt chẽ. 3. Spline tròn là một vòng tròn cứng với răng bên trong. flex spline và máy tạo sóng được đặt bên trong spline tròn,lưới răng của flex spline và spline tròn. |
Thông số kỹ thuật
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa được cho phép ((Grease) | Tốc độ xoay đầu vào trung bình cho phép ((Grease) | Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Kg | Giờ | ||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤20 | 0.9 | 10000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | 15000 | |||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | 15000 | |||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | 15000 | |||||
Hình vẽ

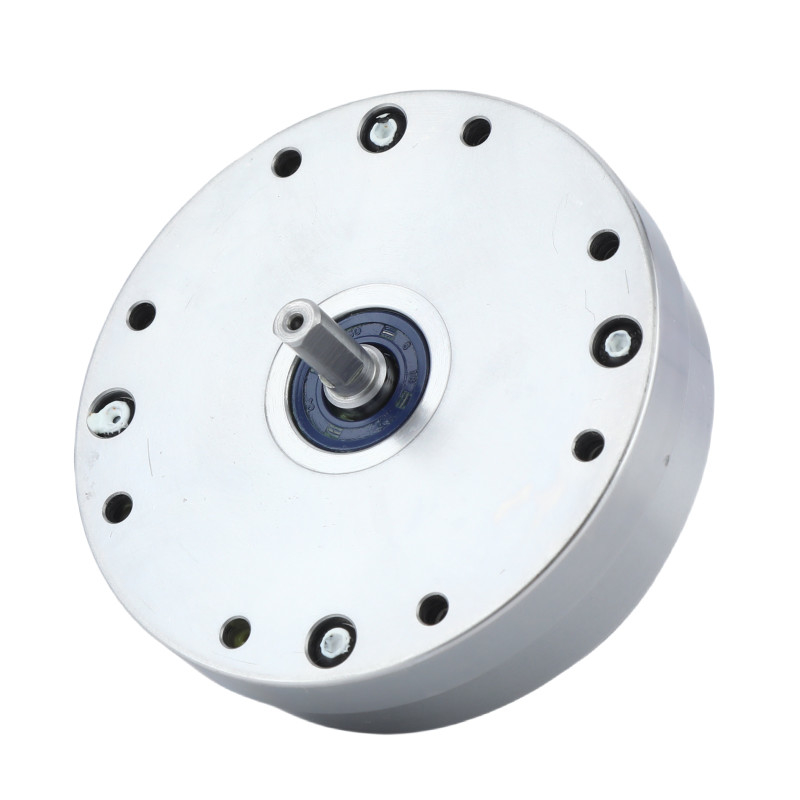

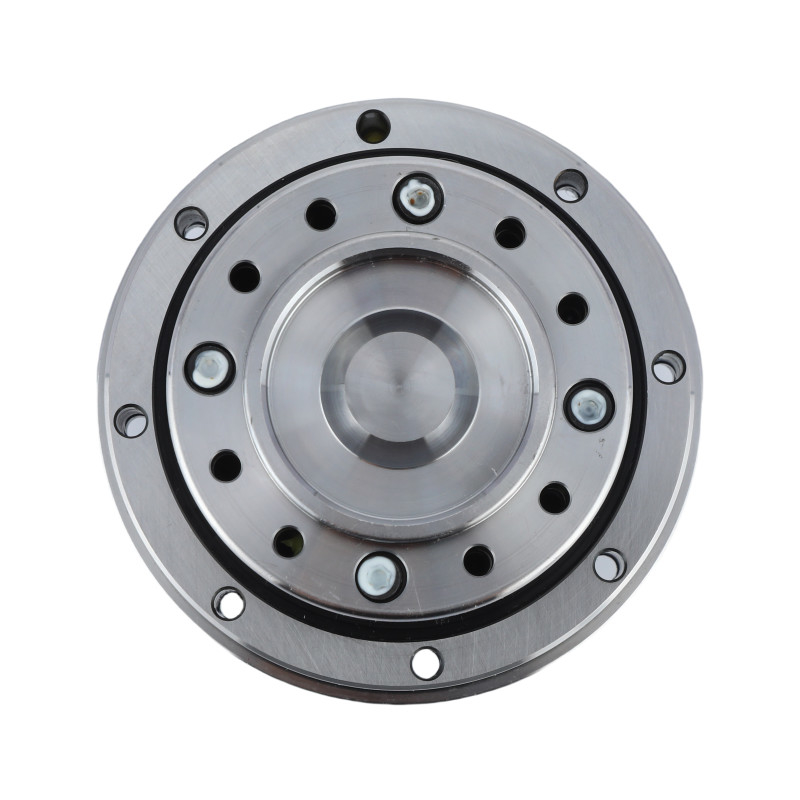

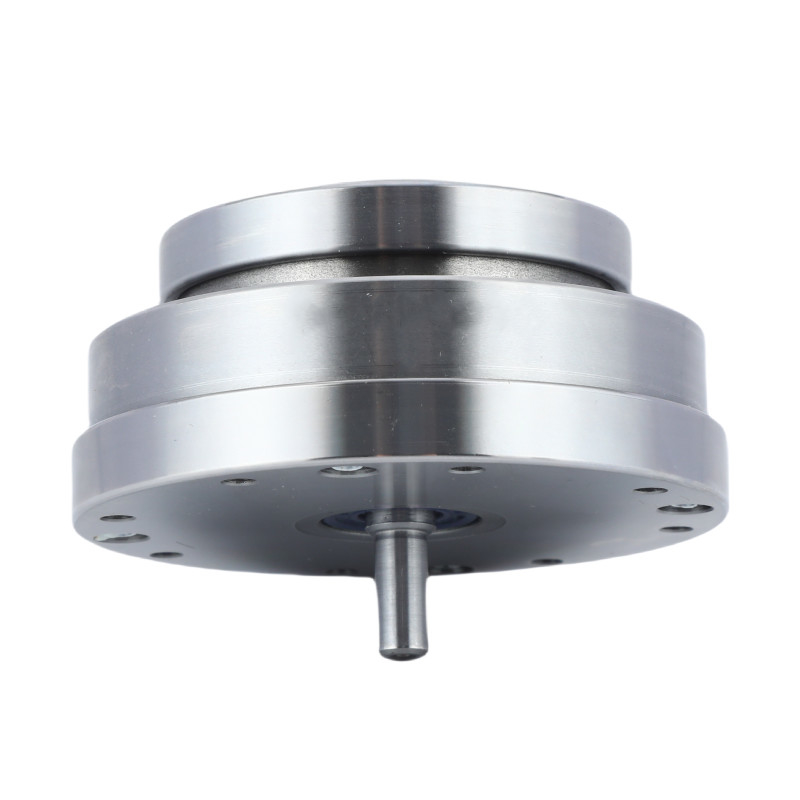

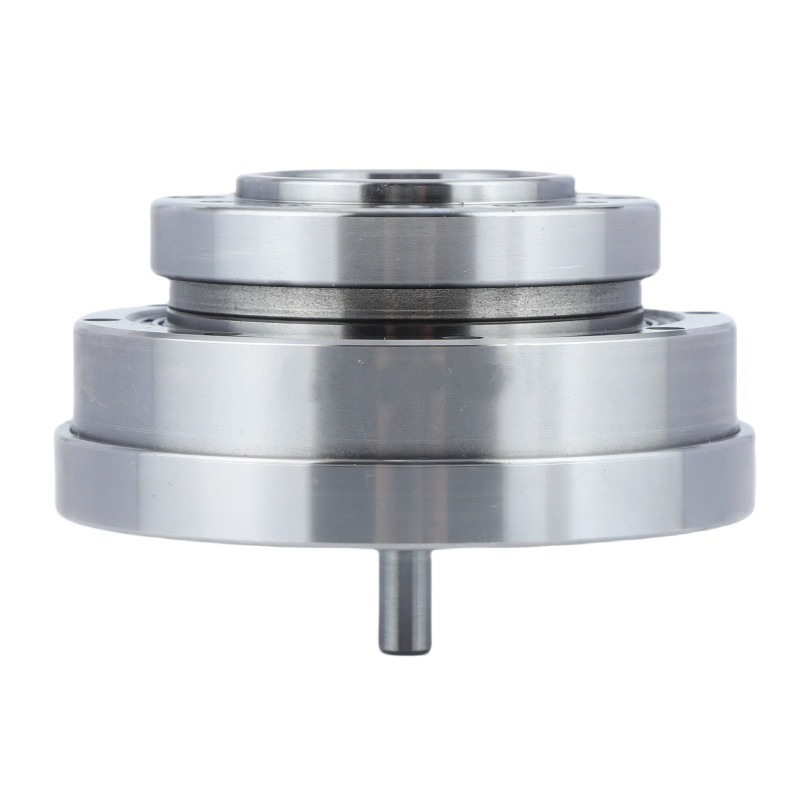

Hình ảnh chi tiết
| Các đặc điểm chính của LHT - IV Model 17 Harmonic Gear Units | |||
| Sản phẩm | Mô hình 17 Harmonic Drive | ||
|
Các thành phần
|
Máy tạo sóng, Flexspline, Circular Spline | ||
|
Tỷ lệ giảm
|
50:1, 80:1, 100:1, 120:1 | ||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | ||
|
Tốc độ đầu vào trung bình
|
7300 vòng/phút | ||
|
Tốc độ đầu vào tối đa
|
3500 vòng/phút | ||
|
Sự sống được thiết kế
|
15000 giờ | ||
|
Mô hình
|
17 | ||
|
Trọng lượng
|
0.9kg | ||
| Bảo hành | 1 năm | ||
Ứng dụng
|
|
|
| Máy bán dẫn | Máy CNC | Hệ thống đóng gói |
|
|
|
| Máy robot Huamnoid | Hàng không vũ trụ | Robot công nghiệp |
