Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
LHT-14-XX-U-IV
Các bánh răng hài hòa kín có công suất mô-men xoắn cao
Mô tả sản phẩm
Giảm sóng căng là một loại truyền tải dựa trên một máy tạo sóng để tạo ra các sóng biến dạng đàn hồi có thể kiểm soát được trong các bánh răng linh hoạt để đạt được chuyển động và truyền điện.Máy giảm âm thanh được sinh ra trong thời kỳ thám hiểm mặt trăng của Hoa Kỳ và Liên Xô trong thế kỷ trướcChủ yếu để giải quyết nhu cầu cấp bách của các cơ quan di chuyển hàng không vũ trụ cho các máy giảm tốc với cấu trúc nhỏ gọn, trọng lượng nhẹ, kích thước nhỏ, tỷ lệ giảm lớn,hiệu quả truyền tải cao và độ chính xác truyền tải cao.
|
Đặc điểm 1. Độ chính xác cao và khả năng lặp lại: thiết yếu cho các ứng dụng đòi hỏi vị trí và điều khiển chính xác. 2. Kích thước nhỏ gọn: Tiết kiệm không gian, cho phép các thiết kế nhỏ gọn và nhẹ hơn. 3Tỷ lệ mô-men xoắn cao so với trọng lượng: Cung cấp mô-men xoắn mạnh mà không có trọng lượng đáng kể. 4. Mất mài mòn và tuổi thọ dài: Do sự tiếp xúc cuộn của răng, giảm thiểu mài mòn và kéo dài tuổi thọ của ổ đĩa. 5Hoạt động trơn tru: Cung cấp chuyển động trơn tru và nhất quán, lý tưởng cho các nhiệm vụ tinh tế. |
Thông số kỹ thuật
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa được cho phép ((Grease) | Tốc độ xoay đầu vào trung bình cho phép ((Grease) | Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Kg | Giờ | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤20 | 0.66 | 10000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | 15000 | |||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
Hình vẽ

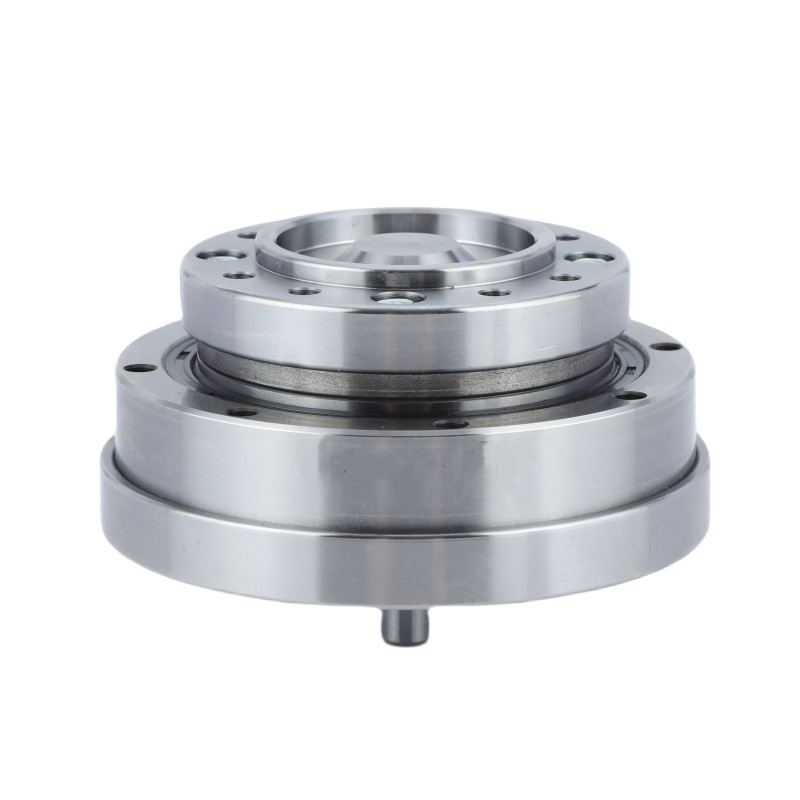

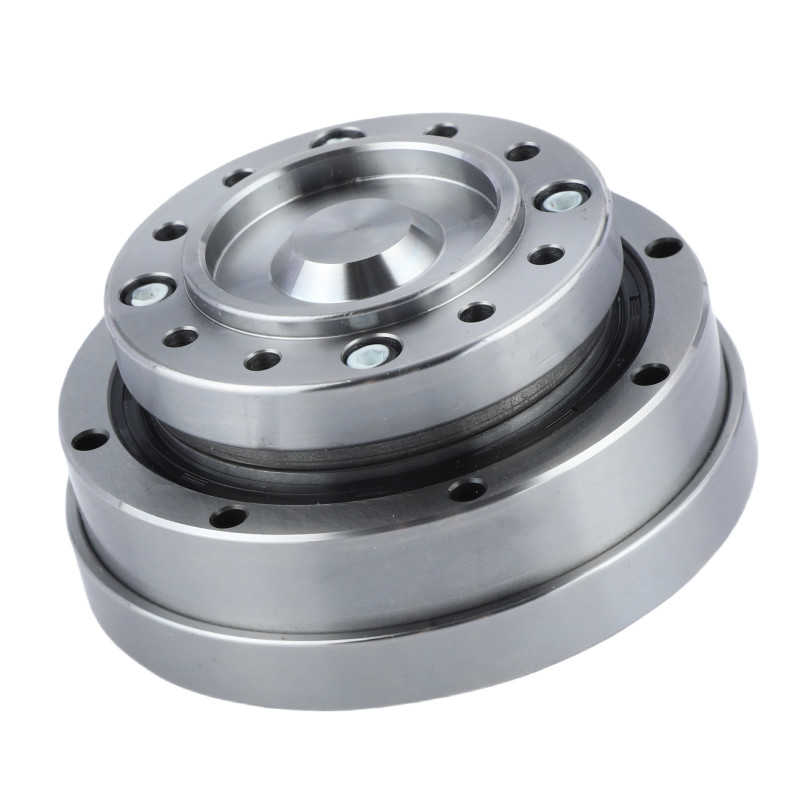

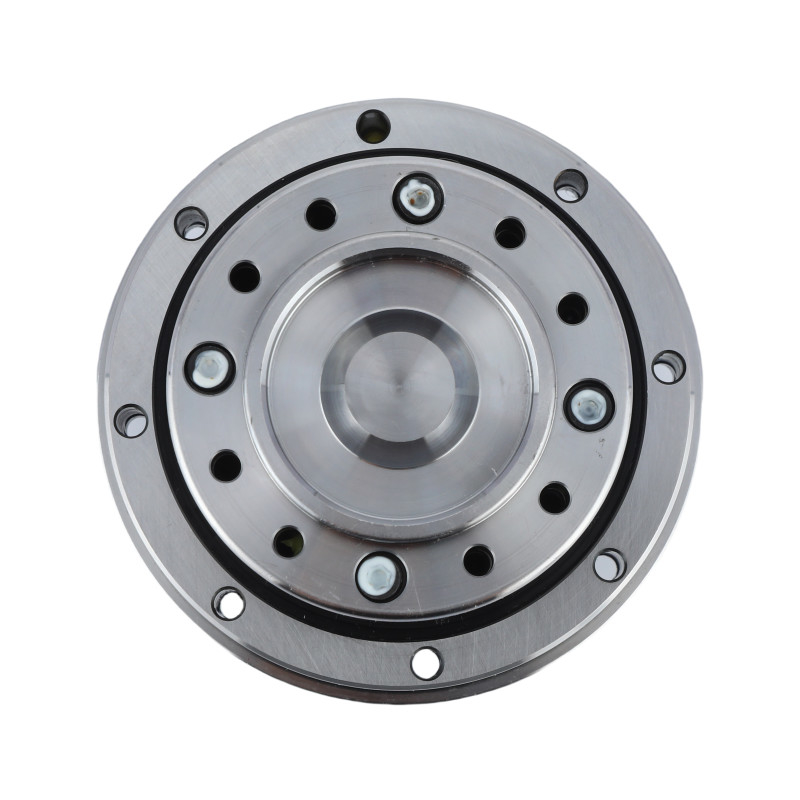

Hình ảnh chi tiết
| Các đặc điểm chính của LHT - IV Model 14 Harmonic Gear Units | |||
| Sản phẩm | Mô hình 14 Harmonic Drive | ||
|
Các thành phần
|
Máy tạo sóng, Flexspline, Circular Spline | ||
|
Tỷ lệ giảm
|
50:1, 80:1, 100:1, 120:1 | ||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | ||
|
Tốc độ đầu vào trung bình
|
8500 vòng/phút | ||
|
Tốc độ đầu vào tối đa
|
3500 vòng/phút | ||
|
Sự sống được thiết kế
|
15000 giờ | ||
|
Mô hình
|
14 | ||
|
Trọng lượng
|
0.66kg | ||
| Bảo hành | 1 năm | ||
Ứng dụng
|
|
|
| Robot công nghiệp | Thiết bị y tế | Máy robot Huamnoid |
|
|
|
| Hàng không vũ trụ | Hệ thống sản xuất | Hệ thống bán dẫn |
