Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
LHT-40-XX-U-III
Các bánh răng hài hòa rỗng lớn LHT - Series III
Mô tả sản phẩm
Động cơ chuyển động sóng căng (còn được gọi là bánh răng hài hòa) là một loại hệ thống bánh răng cơ học sử dụng một dây đai linh hoạt với răng bên ngoài,được biến dạng bởi một phích hình elip xoay để tham gia với răng bánh răng bên trong của một spline bên ngoài.
Bộ chuyển động sóng căngsử dụng một nguyên tắc hoạt động độc đáo dựa trên cơ học đàn hồi của kim loại.Lợi ích lớn nhất là các đặc điểm không phản ứng ngược và tiết kiệm trọng lượng và không gian so với các bánh răng khác bởi vì cơ chế bánh răng của chúng tôi chỉ bao gồm ba bộ phận cơ bản.Máy tạo sóng,FlexsplinevàVòng tròn.
|
Giảm sóng căng bao gồm ba thành phần chính
|
Thông số kỹ thuật
| Mô hình | 40 | |||||
| Tỷ lệ giảm | 50 | 80 | 100 | 120 | ||
| Mô-men xoắn định số ở 2000r/min đầu vào | Nm | 178 | 268 | 345 | 382 | |
| kgfm | 18 | 27 | 35 | 39 | ||
| Động lực tối đa cho phép khi khởi động và dừng | Nm | 523 | 675 | 738 | 802 | |
| kgfm | 53 | 69 | 75 | 82 | ||
| Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Nm | 255 | 369 | 484 | 586 | |
| kgfm | 26 | 38 | 49 | 60 | ||
| Vòng quay tối đa cho phép | Nm | 892 | 1270 | 1400 | 1530 | |
| kgfm | 91 | 130 | 143 | 156 | ||
| Tốc độ xoay đầu vào tối đa cho phép (Grease) | r/min | 4000 | ||||
| Tốc độ xoay đầu vào trung bình cho phép (Grease) | r/min | 3000 | ||||
| Phản ứng dữ dội | Arc Sec | ≤20 | ||||
| Trọng lượng | Kg | 7.2 | ||||
| Tuổi thọ thiết kế | Giờ | 15000 | ||||

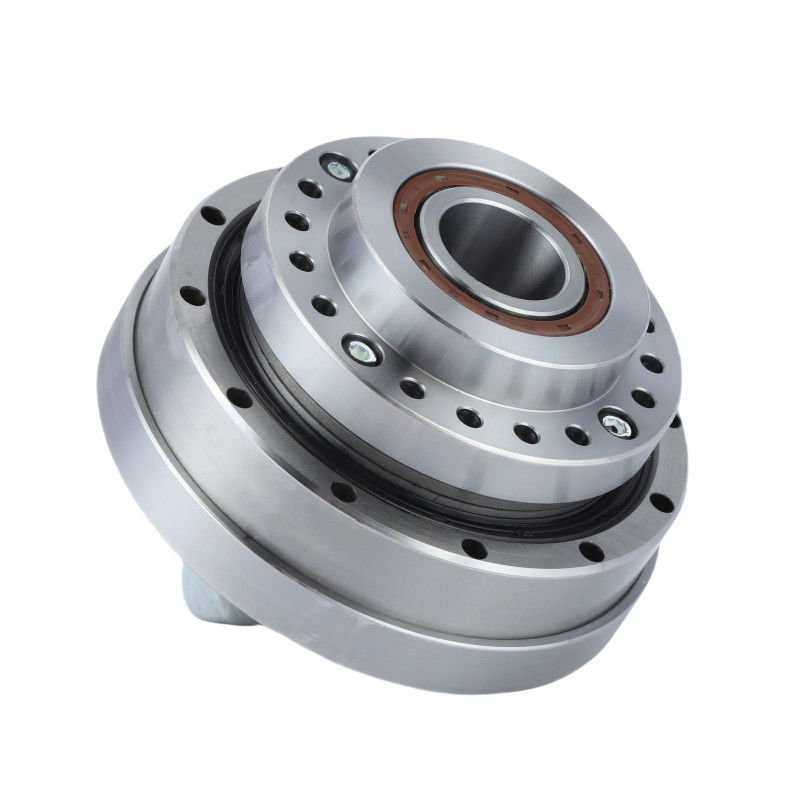

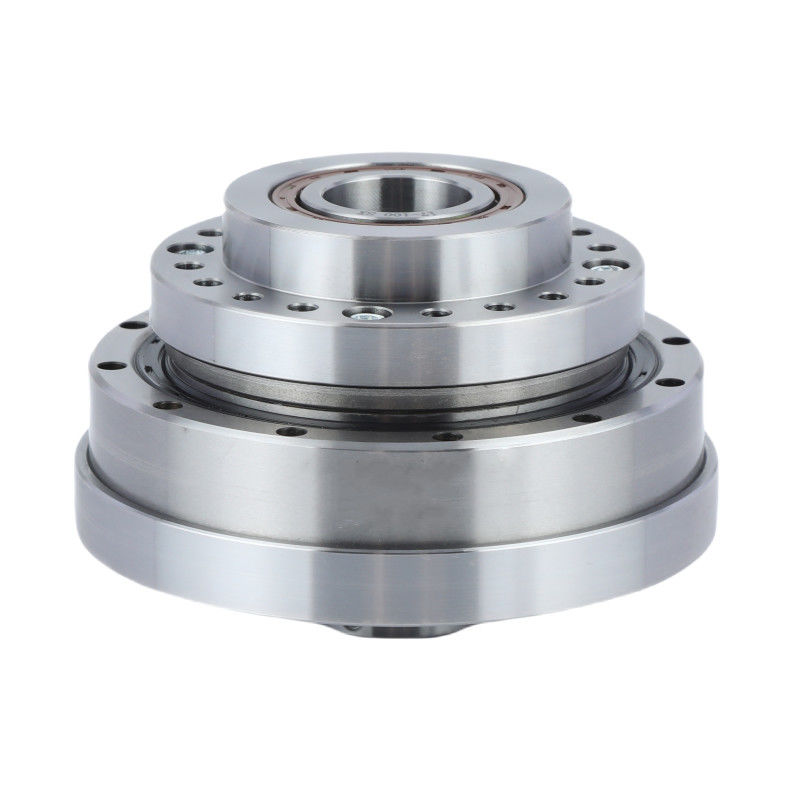

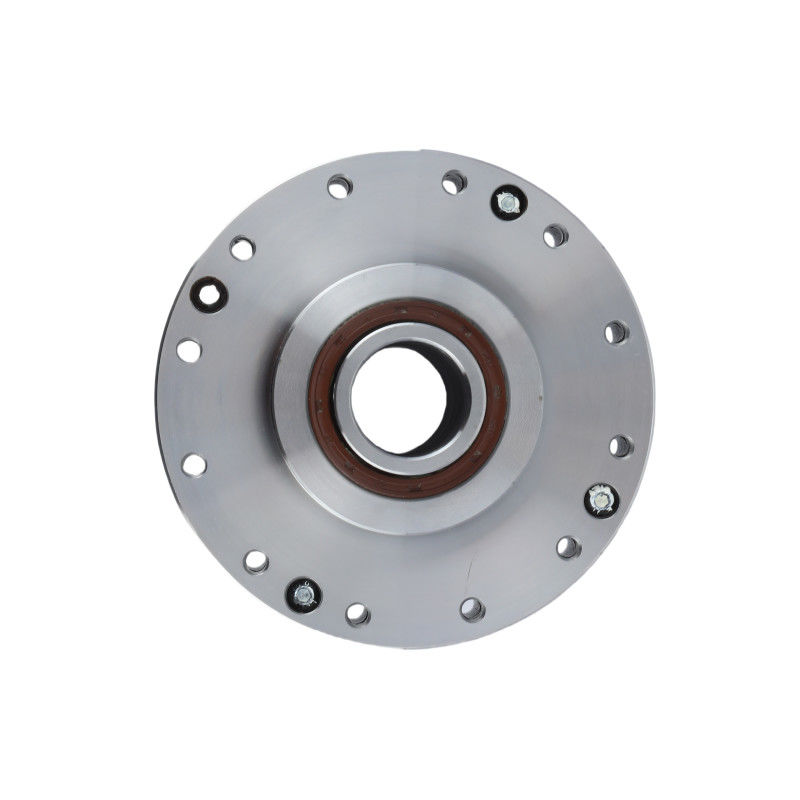

Hình ảnh chi tiết
|
Các đặc điểm chính của LHT - III Model 40 Harmonic Gear Units | |||
| Sản phẩm | Mô hình 40 giảm sóng căng | |||
|
Các thành phần
|
Máy tạo sóng, Flexspline, Circular Spline | |||
|
Tỷ lệ giảm
|
50:1, 80:1, 100:1, 120:1 | |||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | |||
|
Tốc độ đầu vào trung bình
|
4000 r/min | |||
|
Tốc độ đầu vào tối đa
|
3500 vòng/phút | |||
|
Sự sống được thiết kế
|
15000 giờ | |||
|
Mô hình
|
40 | |||
|
Trọng lượng
|
7.2kg | |||
| Bảo hành | 1 năm | |||
Ứng dụng
|
|
|
|
| Robot công nghiệp | Robot giống người | Thiết bị y tế | Hệ thống sản xuất |
