Name: Phản ứng phản ứng thấp Động đồng bộ Giảm bánh xe xách tay Giảm sóng căng
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-32-XX-U-III
Availability: InStock

Nhà > các sản phẩm > ổ đĩa điều hòa >

Phản ứng phản ứng thấp Động đồng bộ Giảm bánh xe xách tay Giảm sóng căng

Lái xe dẫn hòa hợp phản ứng thấp

Động cơ dẫn động hài hòa sóng căng

Giảm tốc độ hài hòa

Nguồn gốc:

Trung Quốc

Hàng hiệu:

Giant Precision

Chứng nhận:

ISO9001

Số mô hình:

LHT-32-XX-U-III

Liên hệ với chúng tôi

Yêu cầu Đặt giá

Chi tiết sản phẩm

Sản phẩm:

Bộ giảm sóng hài Model 32

Các thành phần:

Máy tạo sóng, Flexspline, Spline tròn

Tỉ lệ giảm:

50:1, 80:1, 100:1, 120:1

Phản ứng dữ dội:

20 giây cung

Tốc độ đầu vào tối đa:

4800 vòng/phút

Tốc độ đầu vào trung bình:

3500 vòng/phút

cuộc sống thiết kế:

15000 giờ

Trọng lượng:

4,2kg

Ứng dụng:

Robot, hàng không vũ trụ, thiết bị y tế, tự động hóa công nghiệp, quang học và quang học

Bảo hành:

1 năm

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

1 bộ

Giá bán

To Be Negotiated

chi tiết đóng gói

Hộp hộp

Thời gian giao hàng

3-4 tuần

Điều khoản thanh toán

T/T

Khả năng cung cấp

20000 bộ mỗi tháng

Sản phẩm liên quan

Trọng lượng nhẹ 2.47kg Mô hình 32 Đảm giảm sóng căng thấp phản ứng ngược Đơn vị bánh răng hài hòa

Nhận được giá tốt nhất

Phản ứng phản ứng thấp và hiệu quả cao Mô hình 25 Bộ giảm sóng căng Ultralight Harmonic Gear Units

Nhận được giá tốt nhất

Tỷ lệ giảm cao LSN Series Model 20 Reducer sóng căng 0,73kg Đơn vị bánh răng nhẹ

Nhận được giá tốt nhất

Thiết kế nhỏ gọn và nhẹ LSN Series Tăng sóng giảm căng mô hình 14 Đơn vị bánh răng

Nhận được giá tốt nhất

Liên hệ với chúng tôi

Liên hệ ngay bây giờ

Mô tả sản phẩm

Phản ứng phản ứng thấp Động cơ hài hòa Giảm sóng căng

Mô tả sản phẩm

Động cơ chuyển động sóng căng (còn được gọi là bánh răng hài hòa) là một loại hệ thống bánh răng cơ học sử dụng một dây đai linh hoạt với răng bên ngoài,được biến dạng bởi một phích hình elip xoay để tham gia với răng bánh răng bên trong của một spline bên ngoài.

Động cơ chuyển động sóng căng thường được sử dụng trong robot và hàng không vũ trụ. Nó có thể cung cấp giảm bánh răng nhưng cũng có thể được sử dụng để tăng tốc độ xoay, hoặc cho bánh răng khác biệt.

Động cơ hài hòa bao gồm ba thành phần chính

Máy tạo sóng: Một cái đệm hình elip phù hợp bên trong một sợi trụ linh hoạt (Flexspline). Máy tạo sóng biến dạng sợi flexspline thành hình elip.
Flexspline: Một thành phần hình trụ linh hoạt với răng bên ngoài phù hợp với răng bên trong của spline tròn.
Circular Spline: Một vòng cứng với răng bên trong liên kết với flexspline.

Bảng tham số

Mô hình		32
Tỷ lệ giảm		50	80	100	120
Mô-men xoắn định số ở 2000r/min đầu vào	Nm	99	153	178	178
Mô-men xoắn định số ở 2000r/min đầu vào	kgfm	10	16	18	18
Động lực tối đa cho phép khi khởi động và dừng	Nm	281	395	433	459
Động lực tối đa cho phép khi khởi động và dừng	kgfm	29	40	44	47
Giá trị tối đa cho phép cho mô-men xoắn tải trung bình	Nm	140	217	281	281
Giá trị tối đa cho phép cho mô-men xoắn tải trung bình	kgfm	14	22	29	29
Vòng quay tối đa cho phép	Nm	497	738	841	892
Vòng quay tối đa cho phép	kgfm	51	75	86	91
Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ)	r/min	4800
Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ)	r/min	3500
Phản ứng dữ dội	Arc Sec	≤20
Trọng lượng	Kg	4.2
Tuổi thọ thiết kế	Giờ	15000

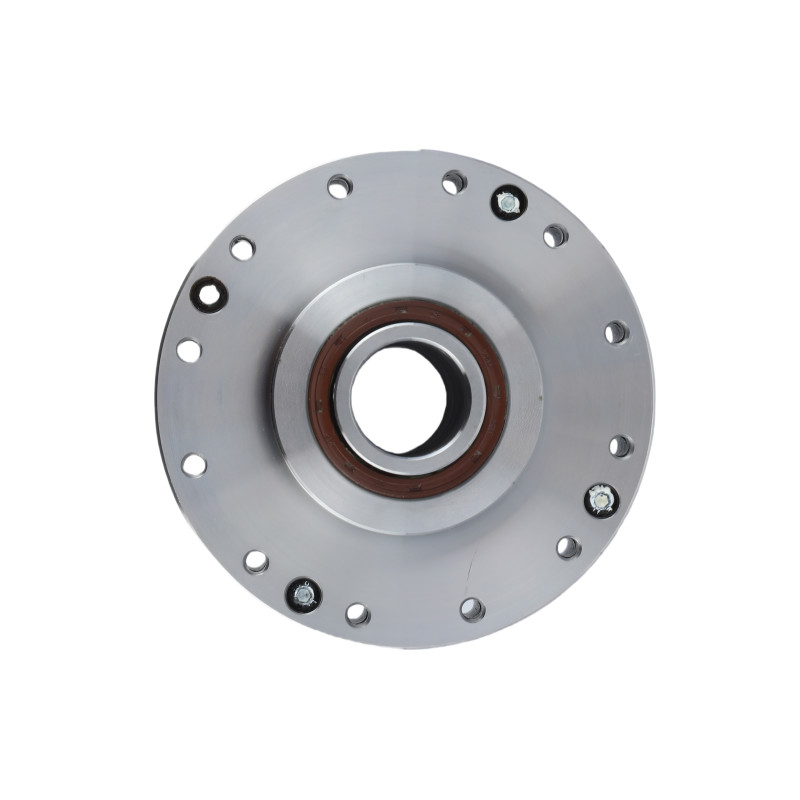

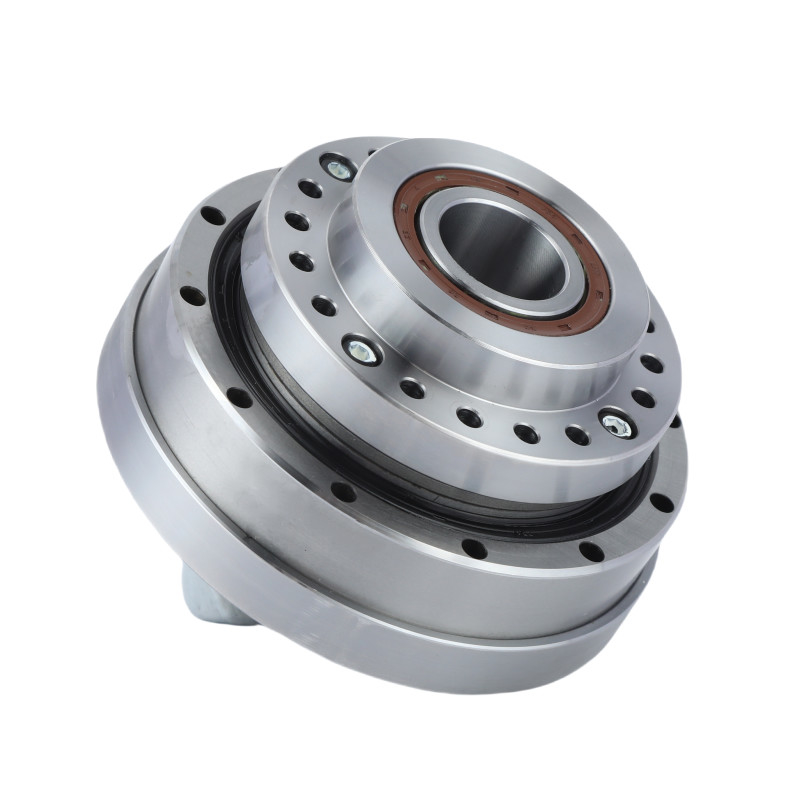

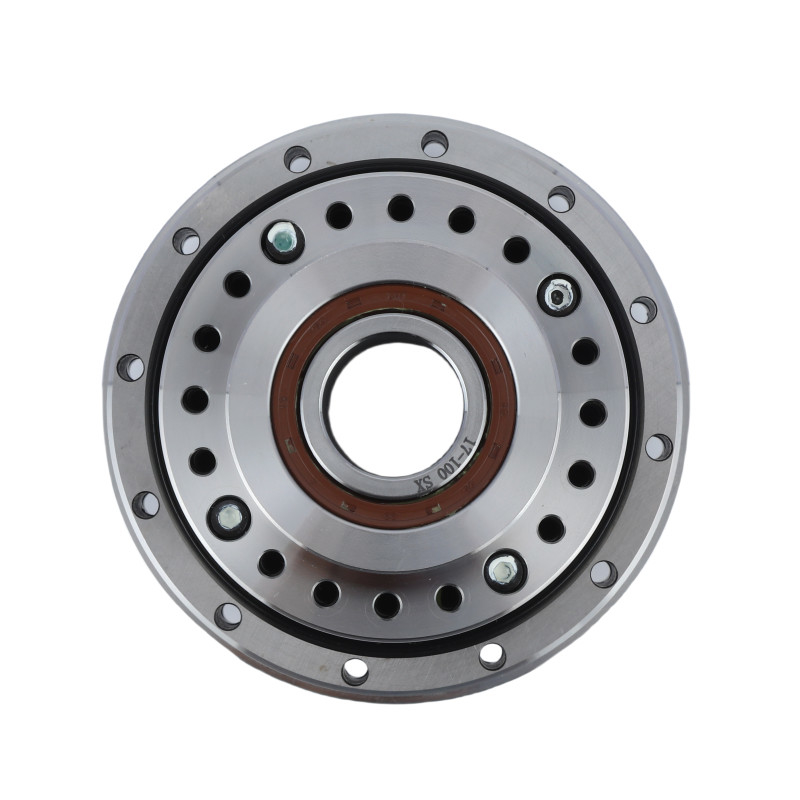

Phản ứng phản ứng thấp Động đồng bộ Giảm bánh xe xách tay Giảm sóng căng 1

Hình ảnh chi tiết

	Các đặc điểm chính của LHT - III Model 32 Harmonic Gear Units
	Sản phẩm	Mô hình 32 giảm sóng căng
	Các thành phần	Máy tạo sóng, Flexspline, Circular Spline
	Tỷ lệ giảm	50:1, 80:1, 100:1, 120:1
	Phản ứng dữ dội	Ít hơn 20 arc sec
	Tốc độ đầu vào trung bình	4800 r/min
	Tốc độ đầu vào tối đa	3500 vòng/phút
	Sự sống được thiết kế	15000 giờ
	Mô hình	32
	Trọng lượng	4.2kg
	Bảo hành	1 năm

Ứng dụng


Robot công nghiệp	Thiết bị y tế	Hệ thống sản xuất
