Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
LHT-25-XX-U-III
Phản ứng ngược thấp Tăng sóng giảm sóng Harmonic Gear
Mô tả sản phẩm
Một ổ đĩa hài hòa không phản ứng ngược với tỷ lệ giảm tốc độ cao theo thiết kế. Điều này có lợi cho các hệ thống đòi hỏi vị trí bánh răng chính xác.
Các ổ đĩa hài hòa là một phần không thể thiếu cho các ứng dụng đòi hỏi độ chính xác cao, mô-men xoắn cao và thiết kế nhỏ gọn.Nguyên tắc hoạt động độc đáo và lợi thế của chúng làm cho chúng phù hợp với nhiều ngành công nghiệp, từ robot và hàng không vũ trụ đến các thiết bị y tế và tự động hóa công nghiệp.các động cơ âm thanh góp phần đáng kể vào hiệu suất và hiệu quả của các hệ thống công nghệ hiện đại.
|
Hoạt động Khi máy tạo sóng quay, nó làm biến dạng flexspline, khiến răng bên ngoài của nó dính vào răng bên trong của spline tròn ở hai điểm đối diện. Khi máy tạo sóng tiếp tục quay, các điểm tương tác di chuyển xung quanh chu vi, làm cho flexspline quay. Flexspline có ít răng hơn spline tròn,do đó, một vòng quay hoàn chỉnh của máy tạo sóng kết quả trong flexspline quay bằng sự khác biệt trong số lượng răng giữa hai splines, đạt tỷ lệ giảm cao. |
Thông số kỹ thuật
| Mô hình | 25 | |||||
| Tỷ lệ giảm | 50 | 80 | 100 | 120 | ||
| Mô-men xoắn định số ở 2000r/min đầu vào | Nm | 51 | 82 | 87 | 87 | |
| kgfm | 5.2 | 8.4 | 8.9 | 8.9 | ||
| Động lực tối đa cho phép khi khởi động và dừng | Nm | 127 | 178 | 204 | 217 | |
| kgfm | 13 | 18 | 21 | 22 | ||
| Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Nm | 72 | 113 | 140 | 140 | |
| kgfm | 7.3 | 12 | 14 | 14 | ||
| Vòng quay tối đa cho phép | Nm | 242 | 332 | 369 | 395 | |
| kgfm | 25 | 34 | 38 | 40 | ||
| Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ) |
r/min | 5600 | ||||
| Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ) |
r/min | 3500 | ||||
| Phản ứng dữ dội | Arc Sec | ≤20 | ||||
| Trọng lượng | Kg | 2.02 | ||||
| Tuổi thọ thiết kế | Giờ | 15000 | ||||

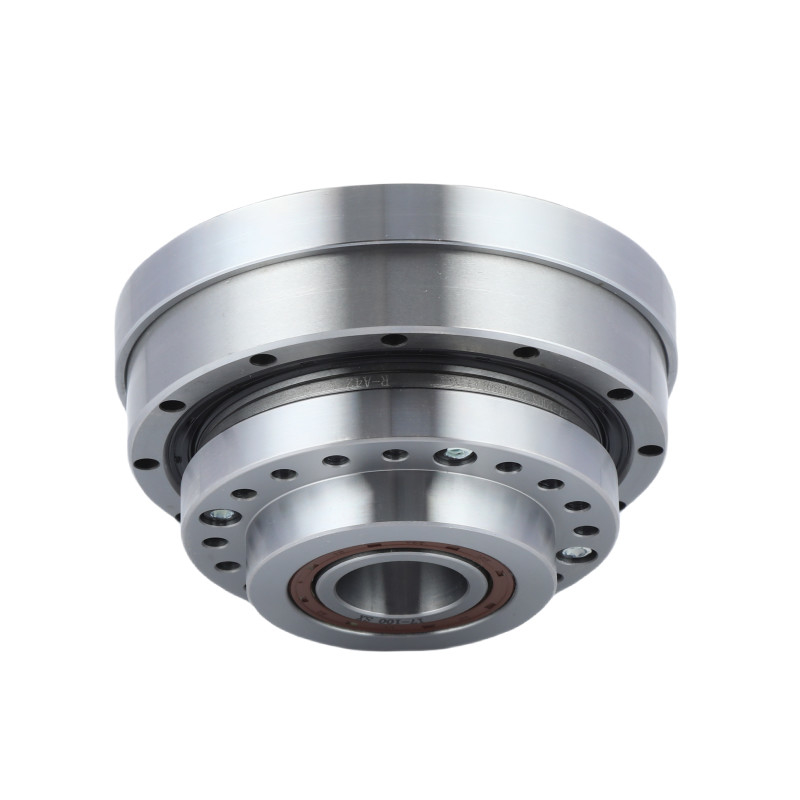

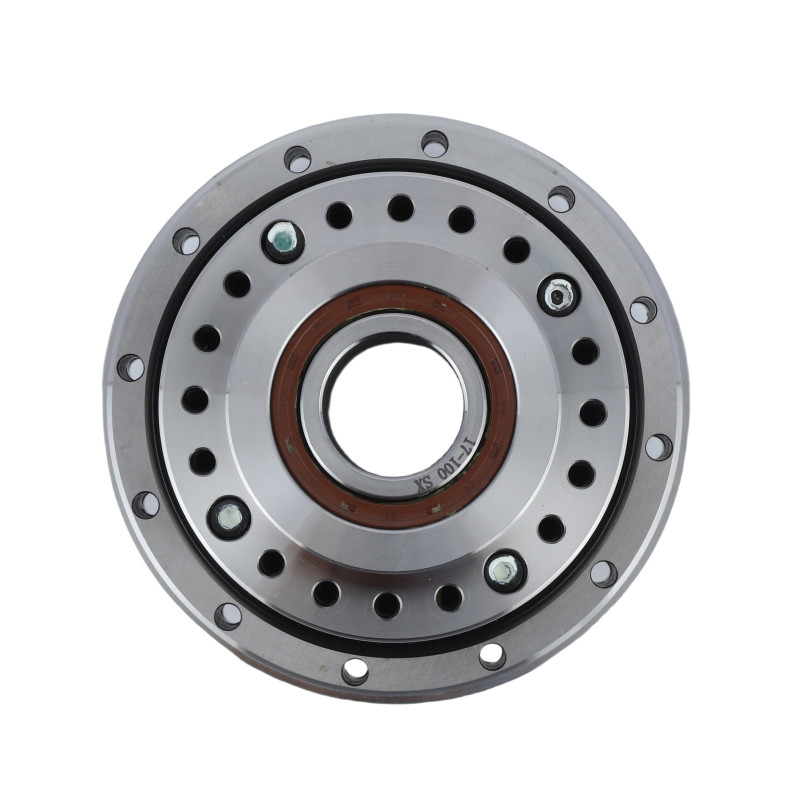

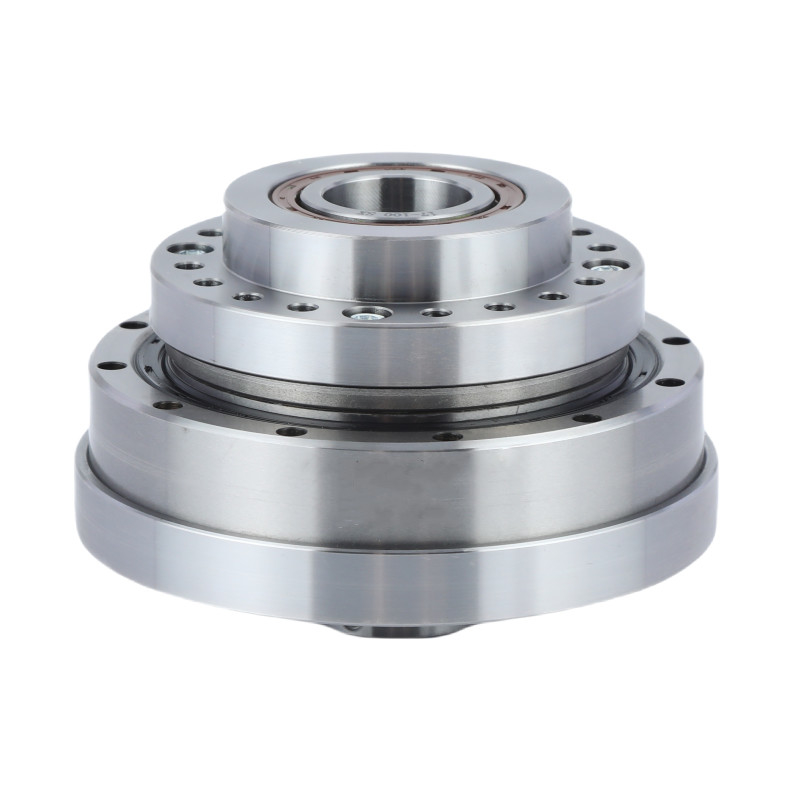

Hình ảnh chi tiết
|
Các đặc điểm chính của LHT - III Model 25 Harmonic Gear Units | |||
| Sản phẩm | Mô hình 25 giảm sóng căng | |||
|
Các thành phần
|
Máy tạo sóng, Flexspline, Circular Spline | |||
|
Tỷ lệ giảm
|
50:1, 80:1, 100:1, 120:1 | |||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | |||
|
Tốc độ đầu vào trung bình
|
5600 r/min | |||
|
Tốc độ đầu vào tối đa
|
3500 vòng/phút | |||
|
Sự sống được thiết kế
|
15000 giờ | |||
|
Mô hình
|
25 | |||
|
Trọng lượng
|
1.32kg | |||
| Bảo hành | 1 năm | |||
Ứng dụng
|
|
|
| Robot công nghiệp | Máy robot Huamnoid | Máy CNC |
