Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
LHT-20-XX-U-III

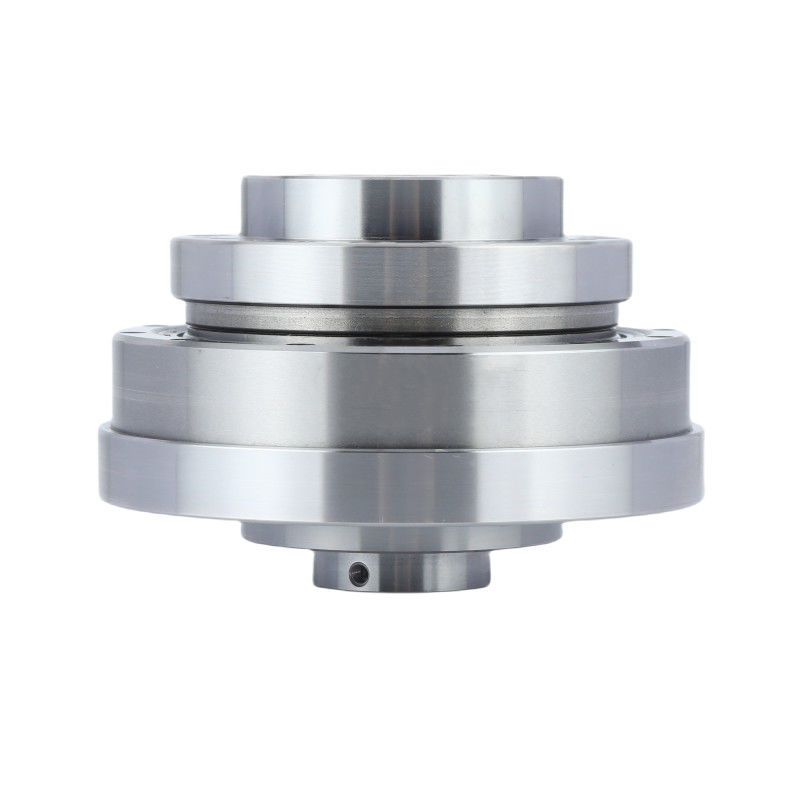

LHT - Series III Tăng áp lực sóng Reducer Harmonic Gear
Mô tả sản phẩm
Một ổ đĩa hài hòa không phản ứng ngược với tỷ lệ giảm tốc độ cao theo thiết kế. Điều này có lợi cho các hệ thống đòi hỏi vị trí bánh răng chính xác.
Cánh cơ sở xoay máy phát sóng căng, hình elip với vòng bi xung quanh chu vi.
Với các nguyên tắc hoạt động và xây dựng tối đa hóa mô-men xoắn và giảm thiểu kích thước và trọng lượng,
các bánh răng hài hòa cung cấp những lợi thế như tỷ lệ giảm cao trong một giai đoạn, không phản ứng ngược và độ chính xác cao không thể sánh ngang với các tàu bánh răng thông thường.
|
Đặc điểm 1. Độ chính xác cao và khả năng lặp lại: thiết yếu cho các ứng dụng đòi hỏi vị trí và điều khiển chính xác. 2. Kích thước nhỏ gọn: Tiết kiệm không gian, cho phép các thiết kế nhỏ gọn và nhẹ hơn. 3Tỷ lệ mô-men xoắn cao so với trọng lượng: Cung cấp mô-men xoắn mạnh mà không có trọng lượng đáng kể. 4. Mất mài mòn và tuổi thọ dài: Do sự tiếp xúc cuộn của răng, giảm thiểu mài mòn và kéo dài tuổi thọ của ổ đĩa. 5Hoạt động trơn tru: Cung cấp chuyển động trơn tru và nhất quán, lý tưởng cho các nhiệm vụ tinh tế. |
Thông số kỹ thuật
| Mô hình | 20 | ||||
| Tỷ lệ giảm | 50 | 80 | 100 | ||
| Mô-men xoắn định số ở 2000r/min đầu vào | Nm | 17 | 24 | 28 | |
| Động lực tối đa cho phép khi khởi động và dừng | Nm | 39 | 51 | 57 | |
| Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Nm | 24 | 33 | 34 | |
| Vòng quay tối đa cho phép | Nm | 69 | 89 | 95 | |
| Tốc độ xoay đầu vào tối đa cho phép | r/min | 6500 | |||
| Tốc độ quay đầu vào trung bình cho phép | r/min | 3500 | |||
| Phản ứng dữ dội | Arc Sec | ≤20 | |||
| Trọng lượng | Kg | 1.32 | |||
| Tuổi thọ thiết kế | Giờ | 9000 | 10000 | 10000 | |

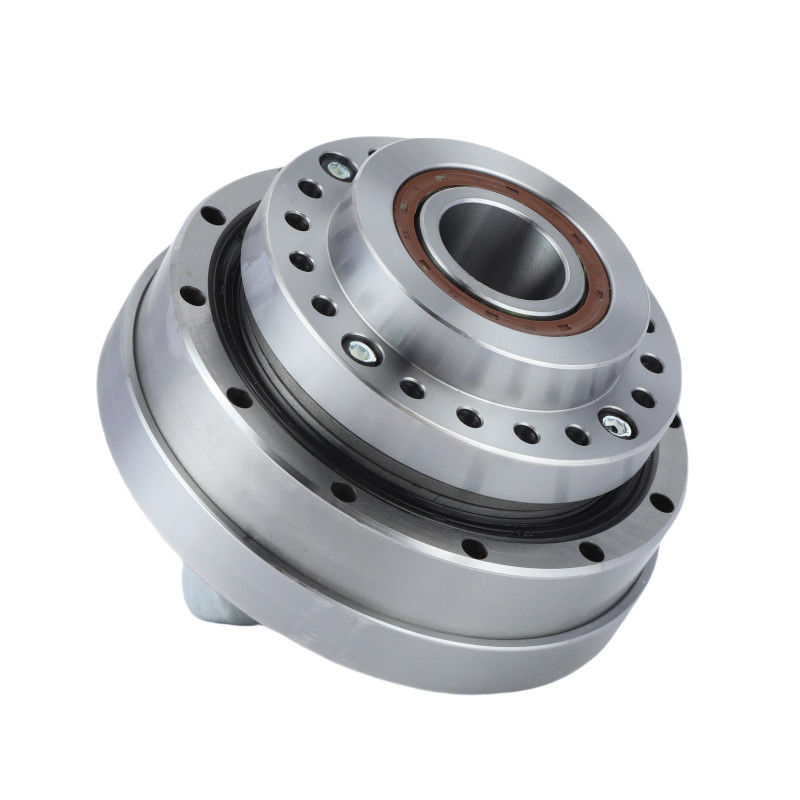

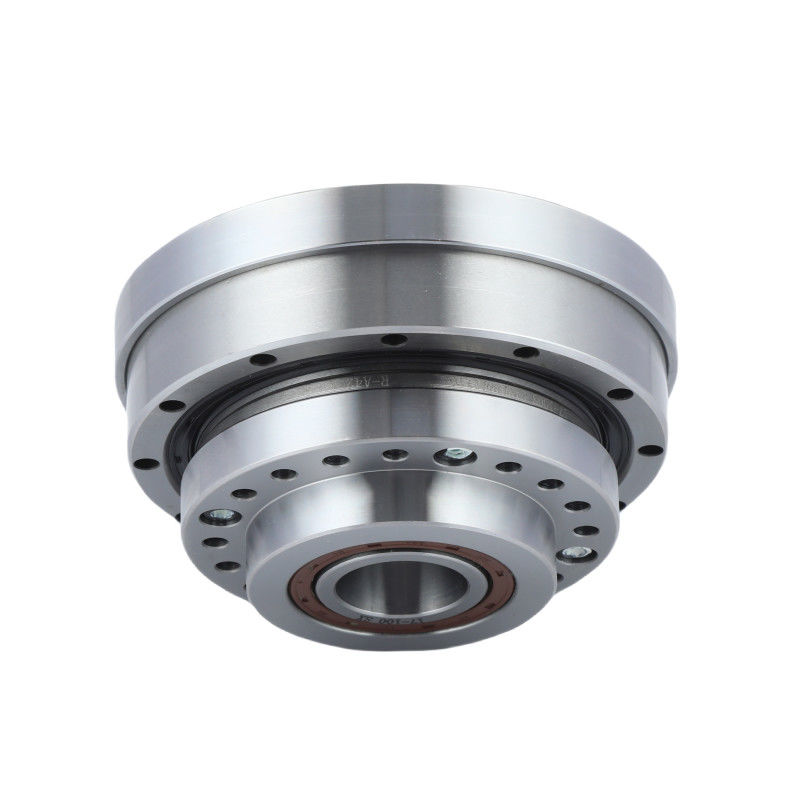

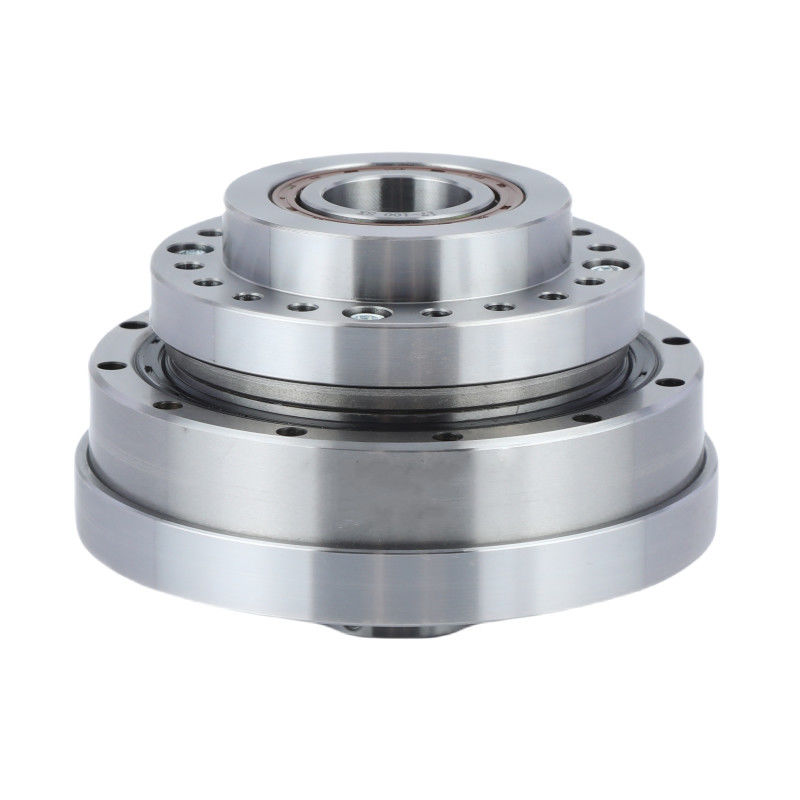

Hình ảnh chi tiết
|
Các đặc điểm chính của LHT - III Model 20 Harmonic Gear Units | |||
| Sản phẩm | Mô hình 20 Harmonic Drive | |||
|
Các thành phần
|
Máy tạo sóng, Flexspline, Circular Spline | |||
|
Tỷ lệ giảm
|
50:1, 80:1, 100:1 | |||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | |||
|
Tốc độ đầu vào trung bình
|
6500 r/min | |||
|
Tốc độ đầu vào tối đa
|
3500 vòng/phút | |||
|
Sự sống được thiết kế
|
15000 giờ | |||
|
Mô hình
|
20 | |||
|
Trọng lượng
|
1.32kg | |||
| Bảo hành | 1 năm | |||
Ứng dụng
|
|
|
| Máy quang | In 3D và sản xuất giấy | Hệ thống sản xuất |
