Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:

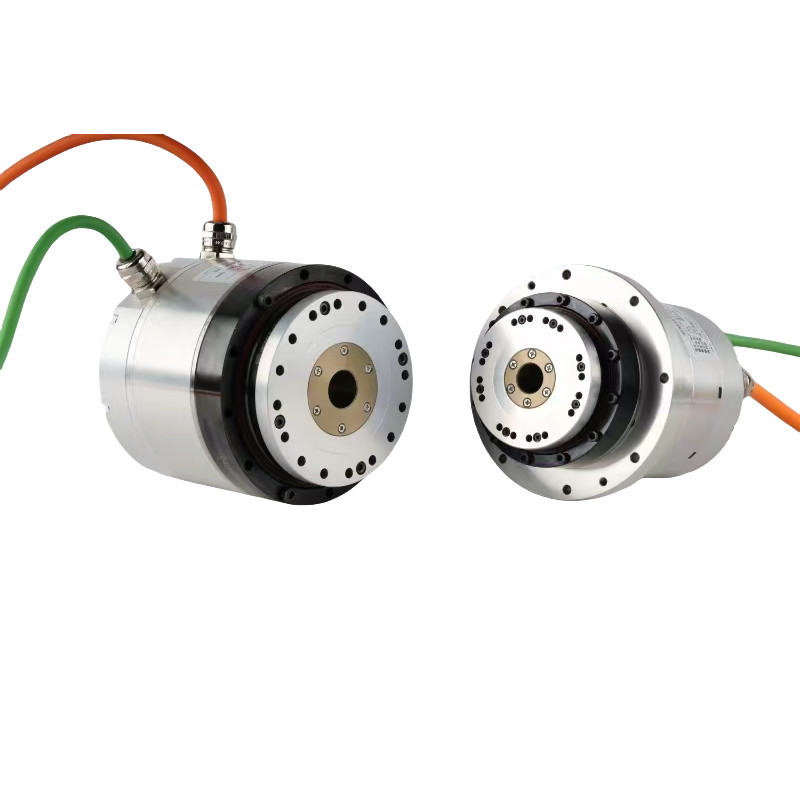

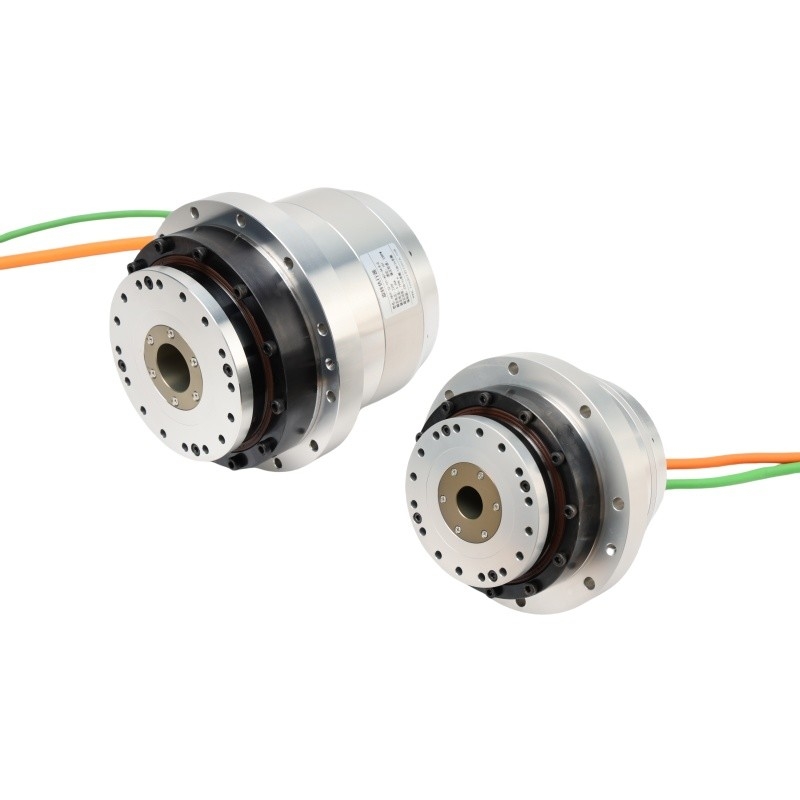

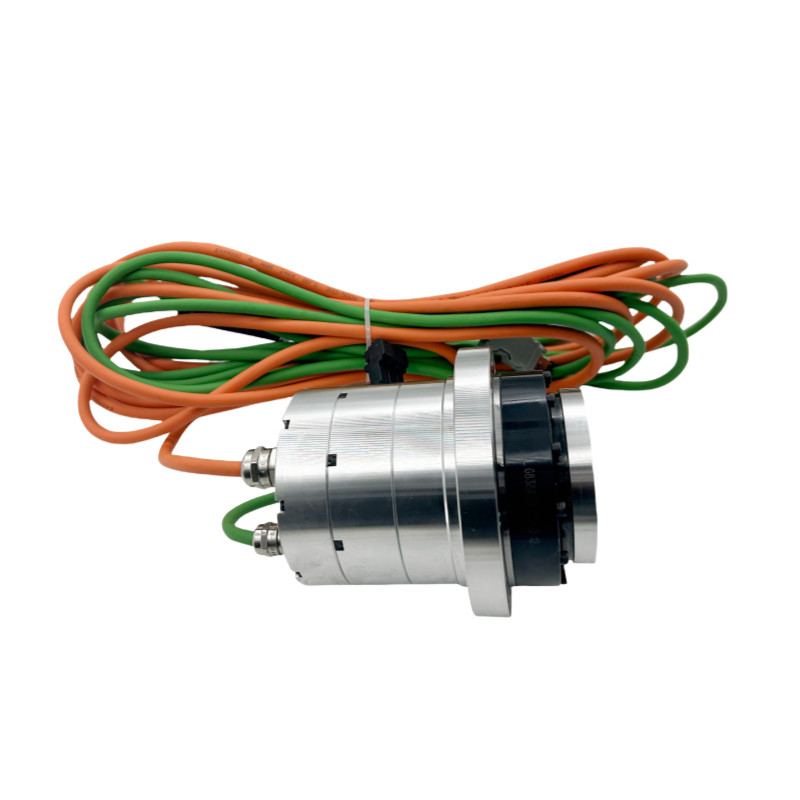

Thiết bị truyền động quay mặt bích dòng HATF đầu ra bên
Băng hình
Mô tả
Máy điều khiển xoay thường được sử dụng trong các ứng dụng công nghiệp và thương mại, có một số tính năng riêng biệt làm cho chúng phù hợp với các nhiệm vụ khác nhau.Dưới đây là các tính năng chính của AC220V động cơ xoay:
1. Tốc mô-men xoắn cao
Tính năng: Có khả năng tạo ra mô-men xoắn đáng kể, rất cần thiết cho các ứng dụng đòi hỏi lực xoay mạnh.
Ưu điểm: Thích hợp cho các ứng dụng hạng nặng như máy móc công nghiệp, điều khiển van và hệ thống tự động hóa quy mô lớn.
2. Kiểm soát chính xác
Tính năng: Cho phép kiểm soát chính xác chuyển động xoay, thường có khả năng điều chỉnh chi tiết.
Lợi ích: Tốt nhất cho các ứng dụng đòi hỏi vị trí chính xác, chẳng hạn như cánh tay robot, máy CNC và thiết bị y tế.
3. Sức bền và xây dựng mạnh mẽ
Tính năng: Được xây dựng để chịu được môi trường khắc nghiệt, bao gồm nhiệt độ cao, độ ẩm và bụi.
Lợi ích: Đảm bảo hiệu suất và độ tin cậy lâu dài trong môi trường công nghiệp.
Bảng tham số của máy điều khiển xoay HATF
| Dòng HATF | 20 | ||||||
| Tỷ lệ giảm | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Vòng xoắn đỉnh | Số m | 69 | 91 | 102 | 108 | 113 |
| Mô-men định số | Số m | 30 | 48 | 58 | 61 | 61 | |
| Tốc độ tối đa | rpm | 98 | 62 | 50 | 41 | 31 | |
| Tốc độ định số | rpm | 51 | 32 | 26 | 21 | 16 | |
| Dòng điện tối đa | Vũ khí | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| Lượng điện | Vũ khí | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| Hằng số mô-men xoắn | N m/Arms | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| Kháng pha | Ohm ((20°C) | 6.2 | |||||
| Khả năng dẫn pha | mH | 7.7 | |||||
| EMF phía sau | Vrms/krpm | 25 | |||||
| 48VDC | Vòng xoắn đỉnh | Số m | 69 | 91 | 102 | 108 | 113 |
| Mô-men định số | Số m | 39 | 58 | 61 | 61 | 61 | |
| Tốc độ tối đa | rpm | 86 | 54 | 44 | 36 | 27 | |
| Tốc độ định số | rpm | 51 | 32 | 26 | 21 | 16 | |
| Dòng điện tối đa | Vũ khí | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| Lượng điện | Vũ khí | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| Hằng số mô-men xoắn | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| Kháng pha | Ohm ((20°C) | 0.4 | |||||
| Khả năng dẫn pha | mH | 0.9 | |||||
| EMF phía sau | Vrms/krpm | 7.7 | |||||
| Bộ mã hóa tuyệt đối | Loại mã hóa | Bộ mã hóa tuyệt đối | |||||
| Độ phân giải (một vòng quay động cơ) | một chút | 23,24 bit | |||||
| Máy tính nhiều vòng quay | một chút | 16 | |||||
| Độ chính xác vị trí một chiều | Arc sec | ≤ 75 | ≤ 75 | ≤ 60 | ≤50 | ≤50 | |
| Khả năng lặp lại độ chính xác vị trí | Arc sec | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| Độ cứng lật | x104 N·m /rad | 24 | |||||
| Độ cứng xoắn | x104 N·m /rad | 1.8 | 2.3 | ||||
| Khoảnh khắc quán tính | Không phanh | kg*m2 | 8.8*10^-5 | ||||
| Với phanh | kg*m2 | 9.17*10^-5 | |||||
| Vật thể | Không phanh | Kg | 2.4 | ||||
| Với phanh | Kg | 2.96 | |||||
| Số cột động cơ | Cây cột | 16 | |||||
| Điều kiện môi trường | Nhiệt độ hoạt động: 0~40°C Nhiệt độ lưu trữ: -20~60°C Độ ẩm hoạt động / Độ ẩm lưu trữ: 20 ~ 80% RH (không ngưng tụ) Chống rung: 24,5m/s2 (tần số: 10~400Hz) Không có bụi hoặc bột kim loại, khí ăn mòn, khí dễ cháy, sương mù dầu và sử dụng trong nhà khác, tránh ánh sáng mặt trời trực tiếp Dưới 1000m độ cao |
||||||
| Khử nhiệt động cơ | Chống cách nhiệt: hơn 100MΩ ((DC500V) | ||||||
| Năng lượng điện đệm: AC1500V/ 1 phút | |||||||
| Lớp cách nhiệt: F | |||||||
| Mức độ bảo vệ | Loại tự làm mát hoàn toàn kín (IP65) | ||||||
