Name: Máy phát sóng căng nhẹ Động cơ servo động cơ giảm tốc
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-40-XX-UI
Availability: InStock

Nhà > các sản phẩm > ổ đĩa điều hòa >

Máy phát sóng căng nhẹ Động cơ servo động cơ giảm tốc

Máy phát sóng căng nhẹ

Máy phát sóng căng nhịp

Động cơ servo dẫn động hài hòa nhẹ

Nguồn gốc:

Trung Quốc

Hàng hiệu:

Giant Precision

Chứng nhận:

ISO9001

Số mô hình:

LHT-40-XX-UI

Liên hệ với chúng tôi

Yêu cầu Đặt giá

Máy phát sóng căng nhẹ Động cơ servo động cơ giảm tốc

Chi tiết sản phẩm

Sản phẩm:

LHT - Bánh răng giảm tốc điều hòa Model 40

Các thành phần:

Máy tạo sóng, Flexspline, Spline tròn

Tỉ lệ giảm:

5001 đến 120:1

Phản ứng dữ dội:

20 giây cung

Tốc độ đầu vào tối đa:

4000 R/PHÚT

Tốc độ đầu vào trung bình:

3000 vòng / phút

cuộc sống thiết kế:

15000 giờ

Trọng lượng:

4,4kg

Ứng dụng:

Cánh tay robot, Bàn xoay chính xác, Thiết bị truyền động hàng không vũ trụ

Đặc điểm:

Tỷ số truyền cao, không phản ứng ngược, công suất mô-men xoắn cao, nhỏ gọn và nhẹ, chuyển động mượt

Bảo hành:

1 năm

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

1 bộ

Giá bán

To Be Negotiated

chi tiết đóng gói

Hộp hộp

Thời gian giao hàng

3-4 tuần

Điều khoản thanh toán

T/T

Khả năng cung cấp

20000 bộ mỗi tháng

Sản phẩm liên quan

Trọng lượng nhẹ 2.47kg Mô hình 32 Đảm giảm sóng căng thấp phản ứng ngược Đơn vị bánh răng hài hòa

Nhận được giá tốt nhất

Phản ứng phản ứng thấp và hiệu quả cao Mô hình 25 Bộ giảm sóng căng Ultralight Harmonic Gear Units

Nhận được giá tốt nhất

Tỷ lệ giảm cao LSN Series Model 20 Reducer sóng căng 0,73kg Đơn vị bánh răng nhẹ

Nhận được giá tốt nhất

Thiết kế nhỏ gọn và nhẹ LSN Series Tăng sóng giảm căng mô hình 14 Đơn vị bánh răng

Nhận được giá tốt nhất

Liên hệ với chúng tôi

Liên hệ ngay bây giờ

Mô tả sản phẩm

Hỗn hợp giảm nhịp độ nhẹ

Mô tả sản phẩm

Động cơ sóng căng (còn được gọi là động cơ dẫn động hài hòa) là một loại hệ thống bánh răng cơ học sử dụng một dây đai linh hoạt với răng bên ngoài,được biến dạng bởi một phích hình elip xoay để tham gia với răng bánh răng bên trong của một spline bên ngoài. Vòng tròn bên ngoài: vòng tròn (còn cố định)

Hoạt động cốt lõi của hộp số căng sóng / hài hòa phụ thuộc vào sự tương tác giữa ba thành phần chính: Máy phát sóng, Flexspline và Circular Spline.Mỗi đóng một vai trò quan trọng trong việc chuyển đổi mô-men xoắn đầu vào chuyển động chính xác đầu ra, làm cho các hộp số này khác nhau về hiệu quả và độ chính xác.

Các hệ thống Harmonic Drive hữu ích trong việc tăng mô-men xoắn đầu ra trong các bánh răng được sử dụng trong xay, trong sản xuất và trong các máy sử dụng cánh tay robot.

Máy phát sóng căng nhẹ Động cơ servo động cơ giảm tốc 0

Bảng tham số

Mô hình		40
Tỷ lệ giảm		50	80	100	120
Mô-men xoắn định số ở 2000r/min đầu vào	Nm	137	206	265	294
Mô-men xoắn định số ở 2000r/min đầu vào	kgfm	14	21	27	30
Động lực tối đa cho phép khi khởi động và dừng	Nm	402	519	568	617
Động lực tối đa cho phép khi khởi động và dừng	kgfm	41	53	58	63
Giá trị tối đa cho phép cho mô-men xoắn tải trung bình	Nm	196	284	372	451
Giá trị tối đa cho phép cho mô-men xoắn tải trung bình	kgfm	20	29	38	46
Vòng quay tối đa cho phép	Nm	686	980	1080	1180
Vòng quay tối đa cho phép	kgfm	70	100	110	120
Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ)	r/min	4000
Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ)	r/min	3000
Phản ứng dữ dội	Arc Sec	≤20
Trọng lượng	kg	4.4
Tuổi thọ thiết kế	Giờ	10000	15000	15000	15000

Máy phát sóng căng nhẹ Động cơ servo động cơ giảm tốc 4

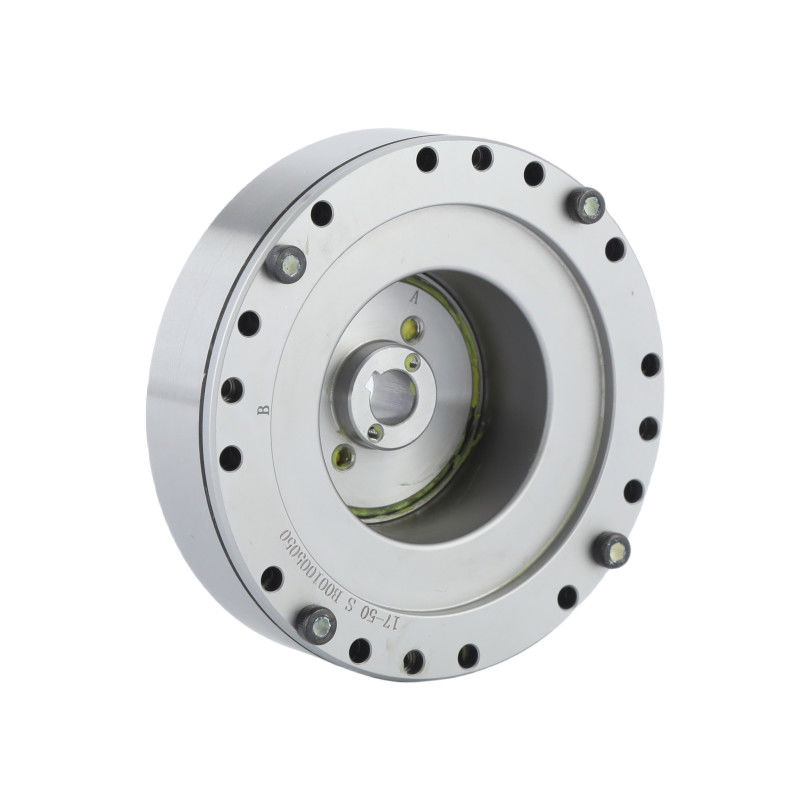

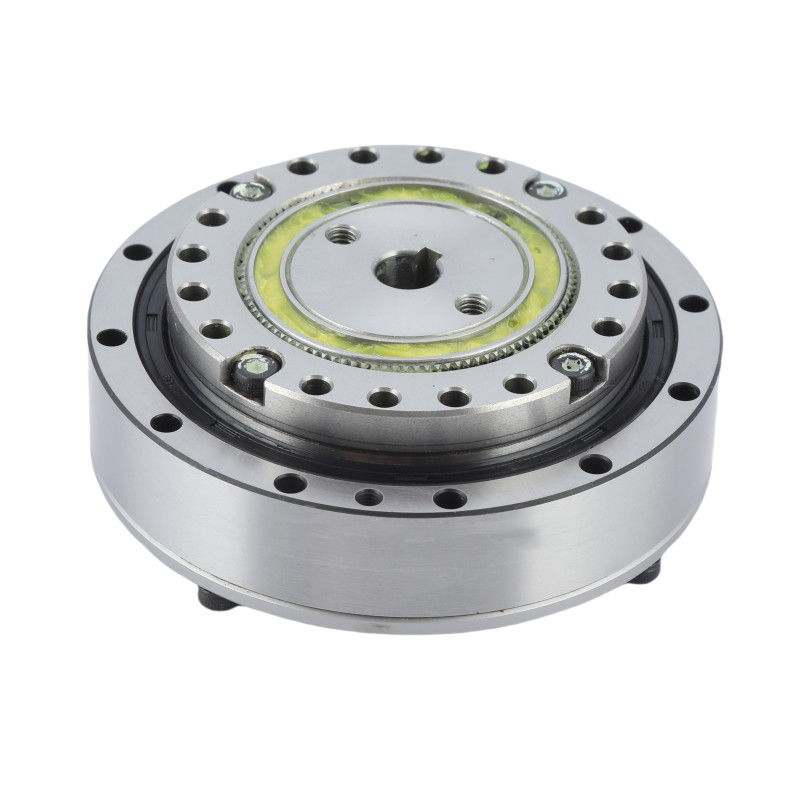

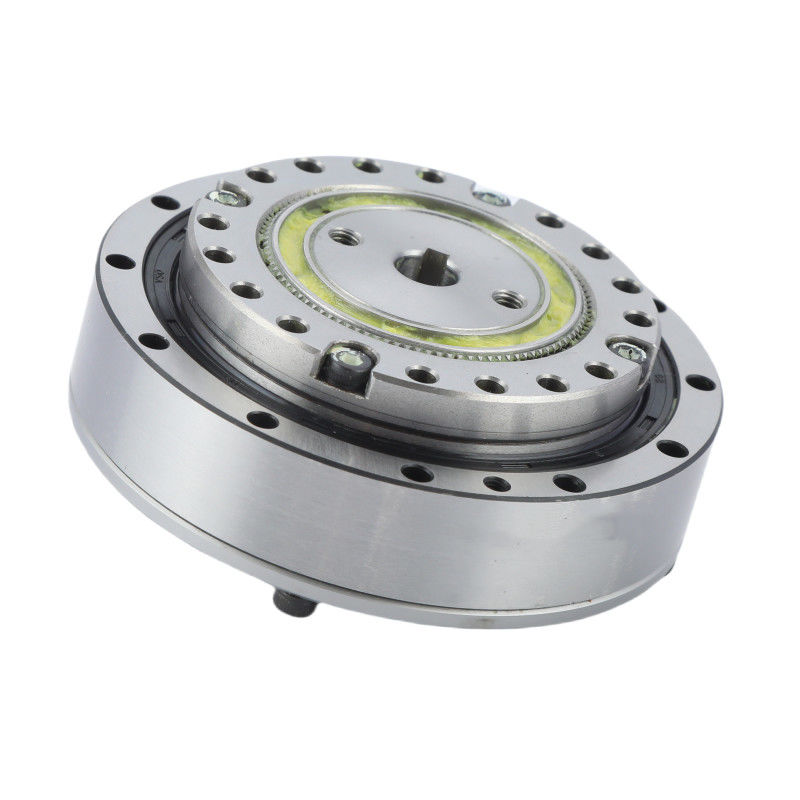

Hình ảnh chi tiết

Máy phát sóng căng nhẹ Động cơ servo động cơ giảm tốc 5

Máy phát sóng căng nhẹ Động cơ servo động cơ giảm tốc 6

Máy phát sóng căng nhẹ Động cơ servo động cơ giảm tốc 7

	Các thuộc tính chính của LHT - I Model 40 Harmonic Gear Units
	Sản phẩm	Mô hình 40 Harmonic Drive
	Các thành phần	Máy tạo sóng, Flexspline, Circular Spline
	Tỷ lệ giảm	50:1, 80:1, 100:1, 120:1
	Phản ứng dữ dội	Ít hơn 20 arc sec
	Tốc độ đầu vào trung bình	4000 r/min
	Tốc độ đầu vào tối đa	3000 r/min
	Sự sống được thiết kế	15000 giờ
	Mô hình	40
	Trọng lượng	4.4 kg
	Bảo hành	1 năm

Ứng dụng


Robot giống người	Máy CNC	Hệ thống sản xuất
