Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
LHT-25-XX-U-I

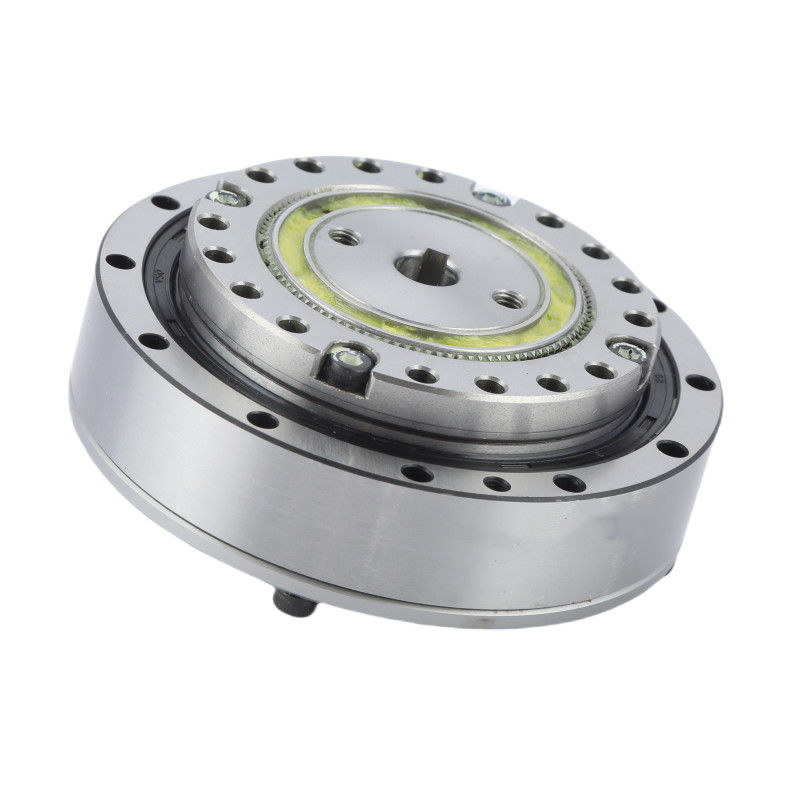

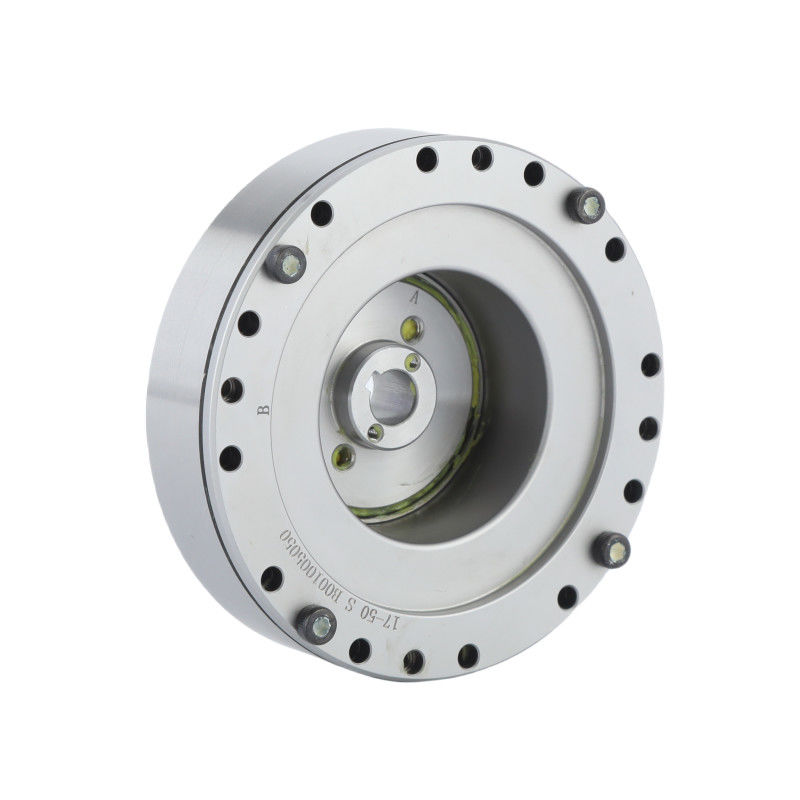

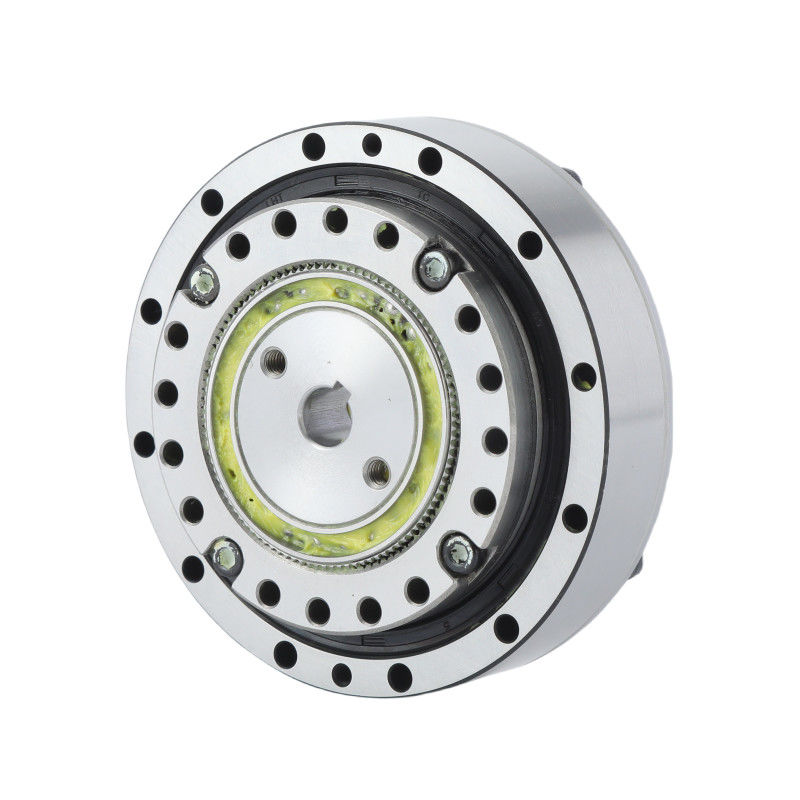

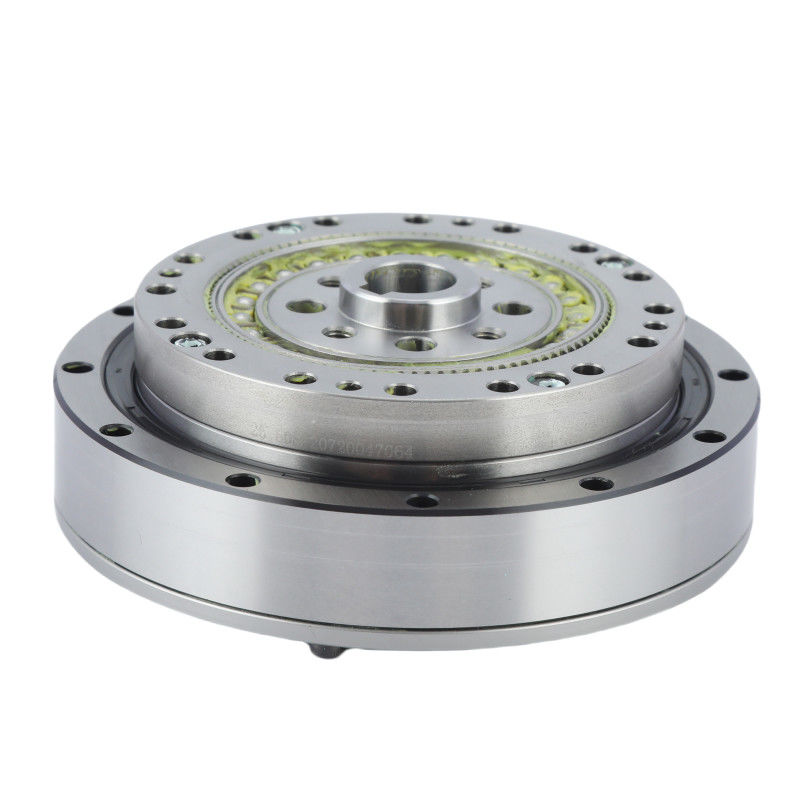

Sóng căng nhỏKhông phản ứngĐộng cơ hài hòa
|
Khả năng mô-men xoắn cao Truyền mô-men xoắnMặc dù kích thước nhỏ gọn của chúng, các ổ đĩa hài hòa có thể truyền mô-men xoắn cao. Độ chính xác và khả năng lặp lại cao Độ chính xácThiết kế đảm bảo độ chính xác cao trong điều khiển chuyển động, làm cho các ổ đĩa hài hòa phù hợp với các ứng dụng đòi hỏi vị trí chính xác và lặp lại. Hiệu quả cao Hiệu quả năng lượngCác ổ đĩa hài hòa có hiệu suất cơ học cao, thường khoảng 80-90%, làm giảm tiêu thụ năng lượng và cải thiện hiệu suất hệ thống. |
Bảng tham số
| Mô hình | 25 | |||||
| Tỷ lệ giảm | 50 | 80 | 100 | 120 | ||
| Mô-men xoắn định số ở 2000r/min đầu vào | Nm | 39 | 63 | 67 | 67 | |
| kgfm | 4 | 6.4 | 6.8 | 6.8 | ||
| Động lực tối đa cho phép khi khởi động và dừng | Nm | 98 | 137 | 157 | 167 | |
| kgfm | 10 | 14 | 16 | 17 | ||
| Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Nm | 55 | 87 | 108 | 108 | |
| kgfm | 5.6 | 8.9 | 11 | 11 | ||
| Vòng quay tối đa cho phép | Nm | 186 | 255 | 284 | 304 | |
| kgfm | 19 | 26 | 29 | 31 | ||
| Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ) |
r/min | 5600 | ||||
| Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ) |
r/min | 3500 | ||||
| Phản ứng dữ dội | Arc Sec | ≤20 | ||||
| Trọng lượng | kg | 1.22 | ||||
| Tuổi thọ thiết kế | Giờ | 10000 | 15000 | 15000 | 15000 | |
|
Các đặc điểm chính của LHT - I Model 25 Harmonic Gear Units | |||
| Sản phẩm | Mô hình 25 Harmonic Drive | |||
|
Các thành phần
|
Máy tạo sóng, Flexspline, Circular Spline | |||
|
Tỷ lệ giảm
|
50:1, 80:1, 100:1, 120:1 | |||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | |||
|
Tốc độ đầu vào trung bình
|
5600 r/min | |||
|
Tốc độ đầu vào tối đa
|
3500 vòng/phút | |||
|
Sự sống được thiết kế
|
15000 giờ | |||
|
Mô hình
|
25 | |||
|
Trọng lượng
|
1.22 kg | |||
| Bảo hành | 1 năm | |||
Ứng dụng
|
|
|
| Robot công nghiệp | Máy robot Huamnoid | Hệ thống sản xuất |
