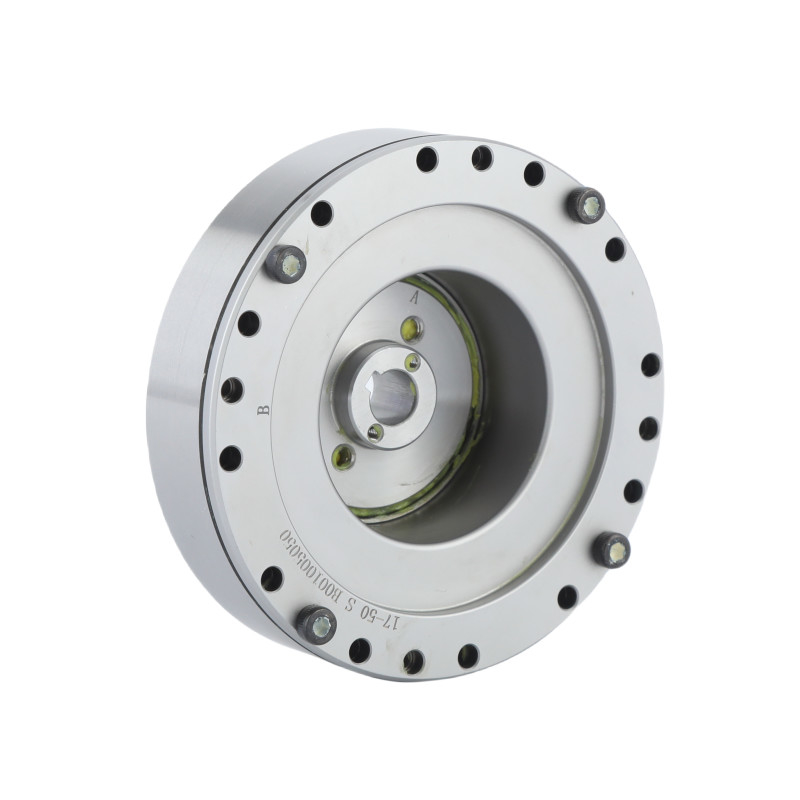

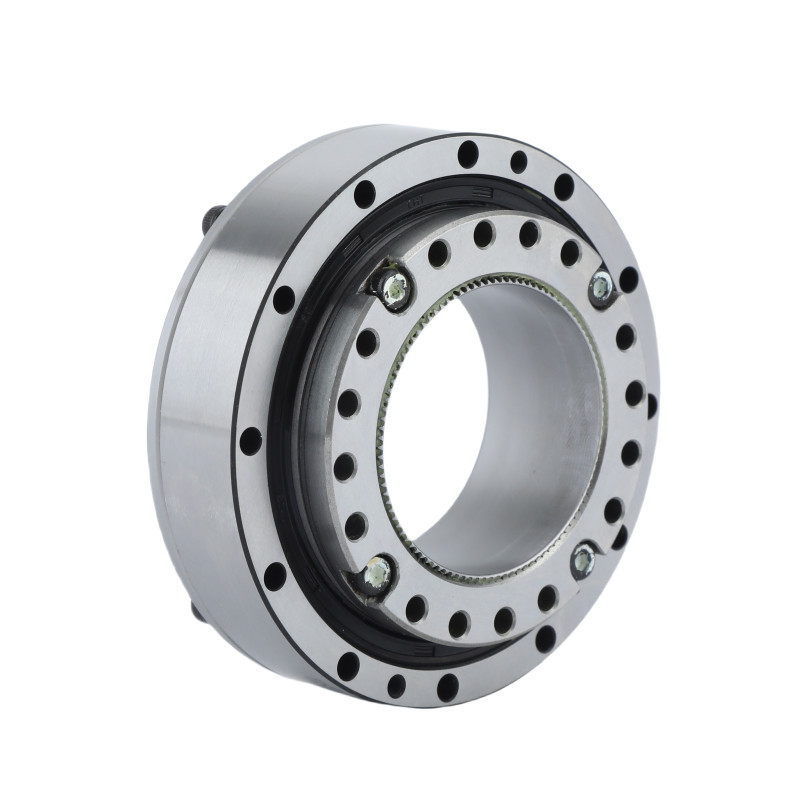

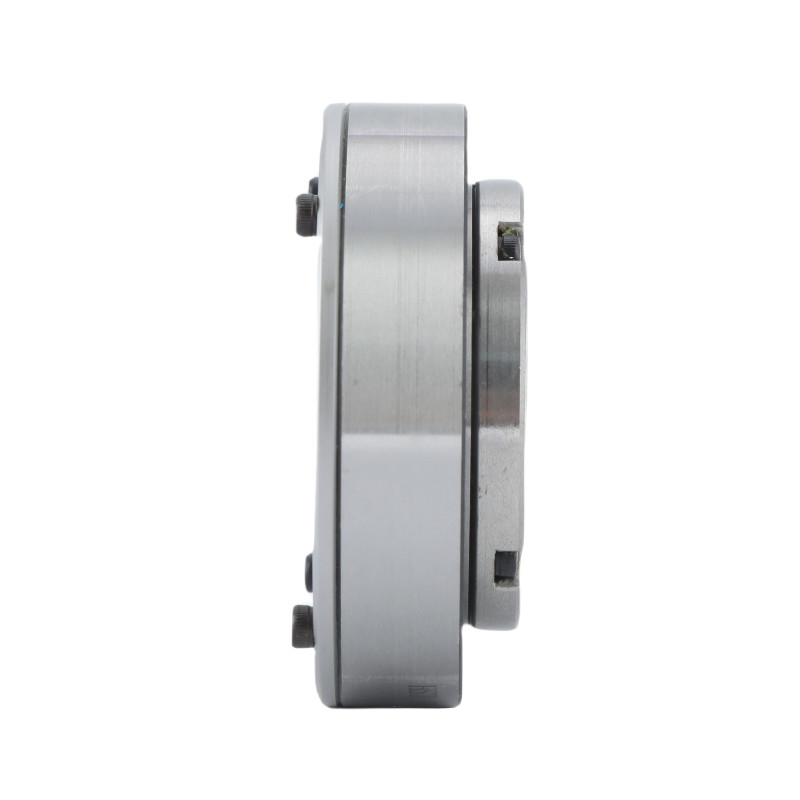

Name: Độ chính xác cao ổ sóng căng nhỏ Reducer bánh răng hài hòa cho máy CNC
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-20-XX-U-I
Availability: InStock

Nhà > các sản phẩm > ổ đĩa điều hòa >

Độ chính xác cao ổ sóng căng nhỏ Reducer bánh răng hài hòa cho máy CNC

Động sóng căng CNC

Máy CNC Động sóng căng

Động cơ hài hòa nhỏ CNC

Nguồn gốc:

Trung Quốc

Hàng hiệu:

Giant Precision

Chứng nhận:

ISO9001

Số mô hình:

LHT-20-XX-U-I

Liên hệ với chúng tôi

Yêu cầu Đặt giá

Độ chính xác cao ổ sóng căng nhỏ Reducer bánh răng hài hòa cho máy CNC

Chi tiết sản phẩm

Sản phẩm:

LHT - Bộ giảm sóng hài I Model 20

Các thành phần:

Máy tạo sóng, Flexspline, Spline tròn

Tỉ lệ giảm:

50:1, 80:1, 100:1, 120:1

Phản ứng dữ dội:

20 giây cung

Tốc độ đầu vào tối đa:

6500 vòng/phút

Tốc độ đầu vào trung bình:

3500 vòng/phút

cuộc sống thiết kế:

15000 giờ

Trọng lượng:

0,72kg

Ứng dụng:

Robotics, Hàng không vũ trụ, Thiết bị y tế, Máy CNC

cách kết nối:

Động cơ điều khiển trực tiếp

Đặc điểm:

Tỷ số truyền cao, không phản ứng dữ dội, công suất mô-men xoắn cao, nhỏ gọn và nhẹ

Bảo hành:

1 năm

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

1 bộ

Giá bán

To Be Negotiated

chi tiết đóng gói

Hộp hộp

Thời gian giao hàng

3-4 tuần

Điều khoản thanh toán

T/T

Khả năng cung cấp

20000 bộ mỗi tháng

Sản phẩm liên quan

Trọng lượng nhẹ 2.47kg Mô hình 32 Đảm giảm sóng căng thấp phản ứng ngược Đơn vị bánh răng hài hòa

Nhận được giá tốt nhất

Phản ứng phản ứng thấp và hiệu quả cao Mô hình 25 Bộ giảm sóng căng Ultralight Harmonic Gear Units

Nhận được giá tốt nhất

Tỷ lệ giảm cao LSN Series Model 20 Reducer sóng căng 0,73kg Đơn vị bánh răng nhẹ

Nhận được giá tốt nhất

Thiết kế nhỏ gọn và nhẹ LSN Series Tăng sóng giảm căng mô hình 14 Đơn vị bánh răng

Nhận được giá tốt nhất

Liên hệ với chúng tôi

Liên hệ ngay bây giờ

Mô tả sản phẩm

Độ chính xác cao ổ sóng căng nhỏ Reducer bánh răng hài hòa cho máy CNC 0

Tỷ lệ Gear cao

Tỷ lệ có thể đạt được: Các động cơ hài hòa có thể đạt được tỷ lệ giảm bánh răng rất cao trong một giai đoạn, điều này rất khó đối với các loại bánh răng khác.

Không phản ứng

Phản ứng ngược thấp: Các ổ đĩa hài hòa cung cấp phản ứng ngược cực kỳ thấp đến không, tăng độ chính xác định vị và khả năng lặp lại, điều này rất cần thiết trong các ứng dụng chính xác như robot và máy CNC.

Khả năng mô-men xoắn cao

Truyền mô-men xoắn: Mặc dù có kích thước nhỏ gọn, các ổ đĩa hài hòa có thể truyền mô-men xoắn cao. Điều này là do số lượng lớn răng tiếp xúc giữa flexspline và spline tròn.

Mô hình		20
Tỷ lệ giảm		50	80	100	120	160
Mô-men xoắn định số ở 2000r/min đầu vào	Nm	25	34	40	40	40
Mô-men xoắn định số ở 2000r/min đầu vào	kgfm	2.5	3.5	4.1	4.1	4.1
Động lực tối đa cho phép khi khởi động và dừng	Nm	56	74	82	87	92
Động lực tối đa cho phép khi khởi động và dừng	kgfm	5.7	7.5	8.4	8.9	9.4
Giá trị tối đa cho phép cho mô-men xoắn tải trung bình	Nm	34	47	49	49	49
Giá trị tối đa cho phép cho mô-men xoắn tải trung bình	kgfm	3.5	4.8	5	5	5
Vòng quay tối đa cho phép	Nm	98	127	147	147	147
Vòng quay tối đa cho phép	kgfm	10	13	15	15	15
Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ)	r/min	6500
Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ)	r/min	3500
Phản ứng dữ dội	Arc Sec	≤20
Trọng lượng	kg	0.72
Tuổi thọ thiết kế	Giờ	10000	15000	15000	15000	15000

Độ chính xác cao ổ sóng căng nhỏ Reducer bánh răng hài hòa cho máy CNC 5

	Các thuộc tính chính của LHT - I Model 20 Harmonic Gear Units
	Sản phẩm	Mô hình 20 Harmonic Drive
	Các thành phần	Máy tạo sóng, Flexspline, Circular Spline
	Tỷ lệ giảm	50:1, 80:1, 100:1, 120:1
	Phản ứng dữ dội	Ít hơn 20 arc sec
	Tốc độ đầu vào trung bình	6500 r/min
	Tốc độ đầu vào tối đa	3500 vòng/phút
	Sự sống được thiết kế	15000 giờ
	Mô hình	20
	Trọng lượng	0.72 kg
	Bảo hành	1 năm
