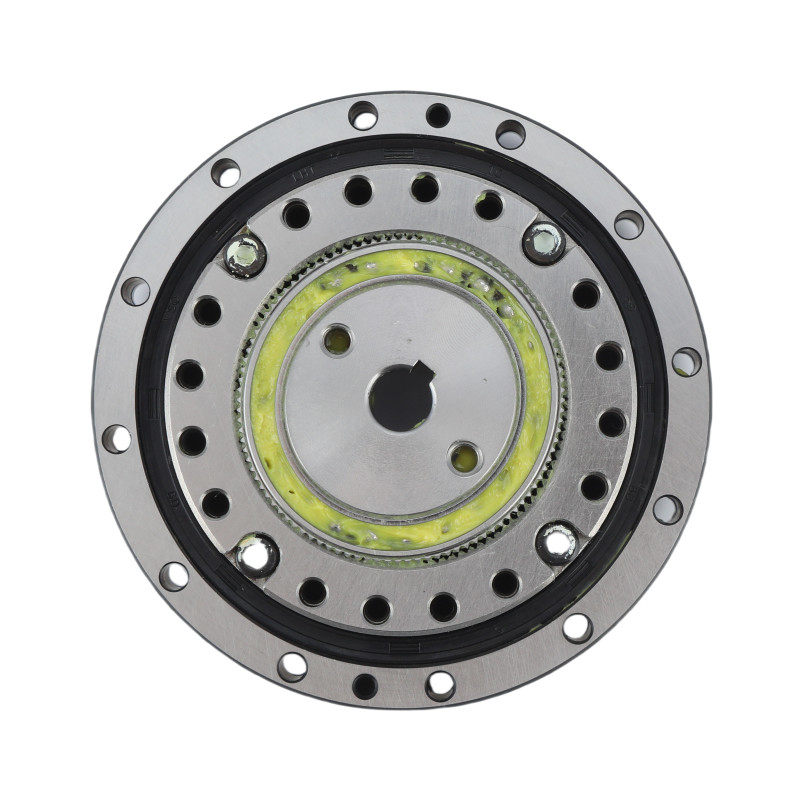

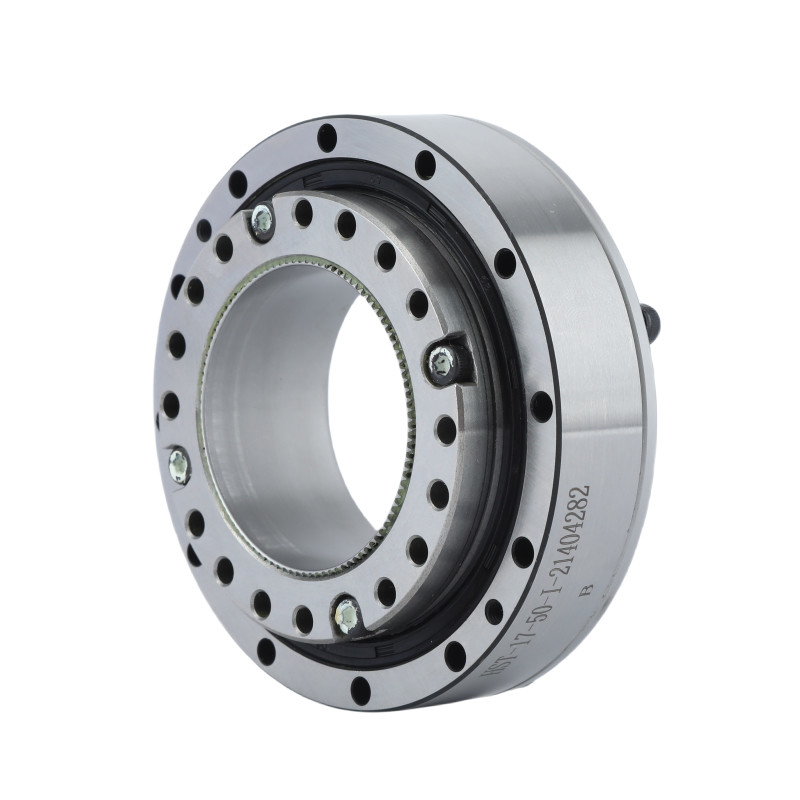

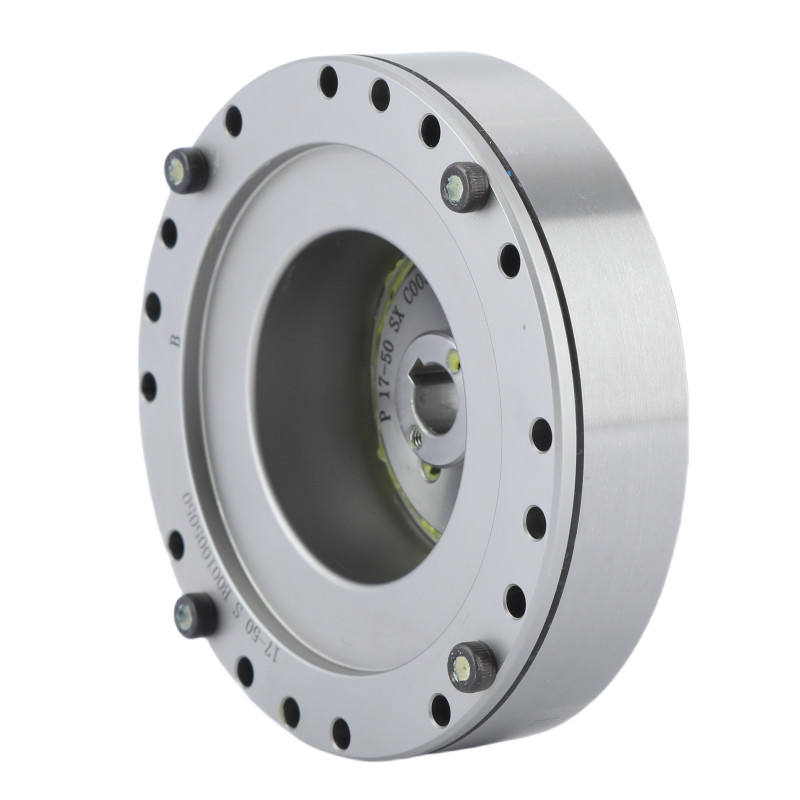

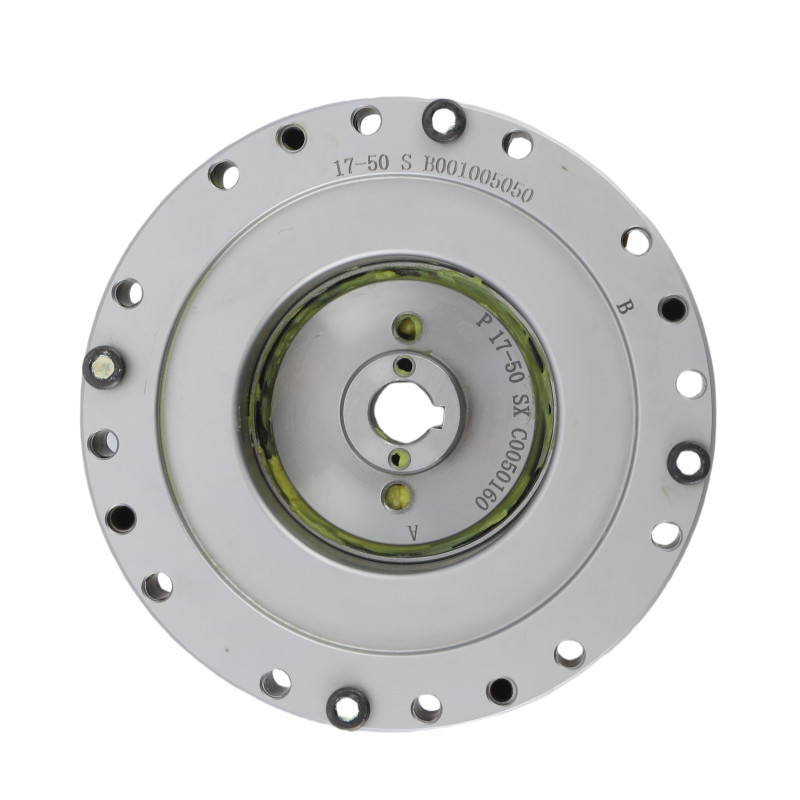

Name: Khả năng mô-men xoắn lớn LHT - Series I Model 14 Reducer Đường sóng căng Harmonic Gears For Robotics
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-14-XX-U-I
Price: có thể đàm phán USD
Availability: InStock

Nhà > các sản phẩm > ổ đĩa điều hòa >

Khả năng mô-men xoắn lớn LHT - Series I Model 14 Reducer Đường sóng căng Harmonic Gears For Robotics

Máy móc robot

Các bánh răng hài hòa có công suất mô-men xoắn cao

Tăng áp lực sóng Reducer Harmonic Gear

Nguồn gốc:

Trung Quốc

Hàng hiệu:

Giant Precision

Chứng nhận:

ISO9001

Số mô hình:

LHT-14-XX-U-I

Liên hệ với chúng tôi

Yêu cầu Đặt giá

Khả năng mô-men xoắn lớn LHT - Series I Model 14 Reducer Đường sóng căng Harmonic Gears For Robotics

Chi tiết sản phẩm

Sản phẩm:

LHT - Bộ giảm sóng hài I Model 14

Các thành phần:

Máy tạo sóng, Flexspline, Spline tròn

Tỉ lệ giảm:

50:1, 80:1, 100:1, 120:1

Phản ứng dữ dội:

20 giây cung

Tốc độ đầu vào tối đa:

8500 vòng/phút

Tốc độ đầu vào trung bình:

3500 vòng/phút

cuộc sống thiết kế:

15000 giờ

Trọng lượng:

0,4kg

Ứng dụng:

Robotics, Hàng không vũ trụ, Thiết bị y tế, Máy CNC

cách kết nối:

Động cơ điều khiển trực tiếp

Bảo hành:

1 năm

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

1 bộ

Giá bán

To Be Negotiated

chi tiết đóng gói

Hộp hộp

Thời gian giao hàng

3-4 tuần

Điều khoản thanh toán

T/T

Khả năng cung cấp

20000 bộ mỗi tháng

Sản phẩm liên quan

Trọng lượng nhẹ 2.47kg Mô hình 32 Đảm giảm sóng căng thấp phản ứng ngược Đơn vị bánh răng hài hòa

Nhận được giá tốt nhất

Phản ứng phản ứng thấp và hiệu quả cao Mô hình 25 Bộ giảm sóng căng Ultralight Harmonic Gear Units

Nhận được giá tốt nhất

Tỷ lệ giảm cao LSN Series Model 20 Reducer sóng căng 0,73kg Đơn vị bánh răng nhẹ

Nhận được giá tốt nhất

Thiết kế nhỏ gọn và nhẹ LSN Series Tăng sóng giảm căng mô hình 14 Đơn vị bánh răng

Nhận được giá tốt nhất

Liên hệ với chúng tôi

Liên hệ ngay bây giờ

Mô tả sản phẩm

Khả năng mô-men xoắn lớn LHT - Series I Model 14 Reducer Đường sóng căng Harmonic Gears For Robotics 0

Độ chính xác và kiểm soát

Động cơ truyền động trực tiếp cung cấp độ chính xác và kiểm soát cao mà không cần cơ chế truyền tải bổ sung.Điều này được tăng cường bởi khả năng của ổ đĩa hài hòa để cung cấp tỷ lệ tốc độ cao với phản ứng ngược tối thiểu.

Thiết kế nhỏ gọn

Việc tích hợp một ổ đĩa hài hòa cho phép một giải pháp rất nhỏ gọn và nhẹ, làm cho nó lý tưởng cho các ứng dụng với không gian và giới hạn trọng lượng.

Hiệu quả

Sự kết hợp này làm giảm tổn thất cơ khí, cải thiện hiệu quả tổng thể.

Ứng dụng linh hoạt

Thích hợp cho một loạt các ứng dụng bao gồm robot, máy CNC, hàng không vũ trụ và thiết bị y tế nơi độ chính xác và độ tin cậy là rất quan trọng.

Mô hình		14
Tỷ lệ giảm		50	80	100	120
Mô-men xoắn định số ở 2000r/min đầu vào	Nm	5.4	7.8	7.8	7.8
Mô-men xoắn định số ở 2000r/min đầu vào	kgfm	0.55	0.8	0.8	0.8
Động lực tối đa cho phép khi khởi động và dừng	Nm	18	23	28	28
Động lực tối đa cho phép khi khởi động và dừng	kgfm	1.8	2.4	2.9	2.9
Giá trị tối đa cho phép cho mô-men xoắn tải trung bình	Nm	6.9	11	11	11
Giá trị tối đa cho phép cho mô-men xoắn tải trung bình	kgfm	0.7	1.1	1.1	1.1
Vòng quay tối đa cho phép	Nm	35	47	54	54
Vòng quay tối đa cho phép	kgfm	3.6	4.8	5.5	5.5
Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ)	r/min	8500
Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ)	r/min	3500
Phản ứng dữ dội	Arc Sec	≤20
Trọng lượng	kg	0.4
Tuổi thọ thiết kế	Giờ	10000	15000	15000	15000

Khả năng mô-men xoắn lớn LHT - Series I Model 14 Reducer Đường sóng căng Harmonic Gears For Robotics 5

	Các đặc điểm chính của LHT - I Model 14 Harmonic Gear Units
	Sản phẩm	Mô hình 14 Harmonic Drive
	Các thành phần	Máy tạo sóng, Flexspline, Circular Spline
	Tỷ lệ giảm	50:1, 80:1, 100:1, 120:1
	Phản ứng dữ dội	Ít hơn 20 arc sec
	Tốc độ đầu vào trung bình	8500 vòng/phút
	Tốc độ đầu vào tối đa	3500 vòng/phút
	Sự sống được thiết kế	15000 giờ
	Mô hình	14
	Trọng lượng	0.4 kg
	Bảo hành	1 năm
