Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:

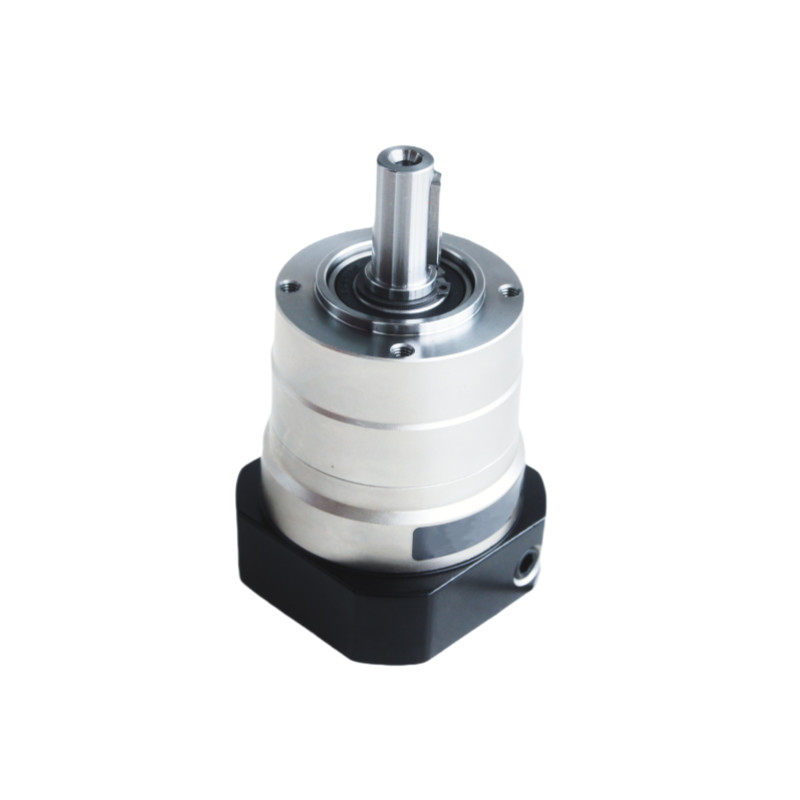

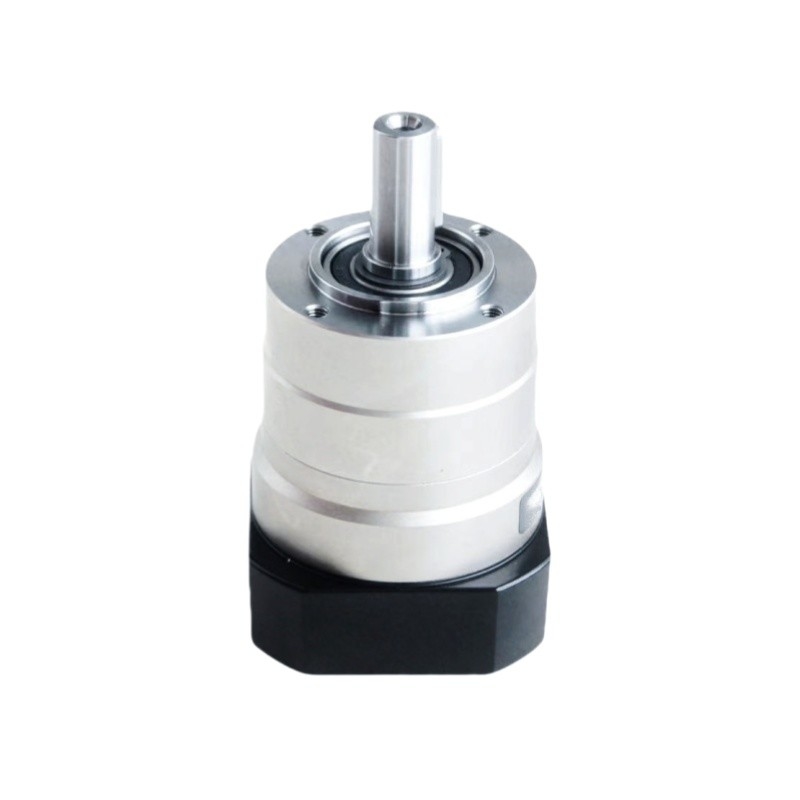

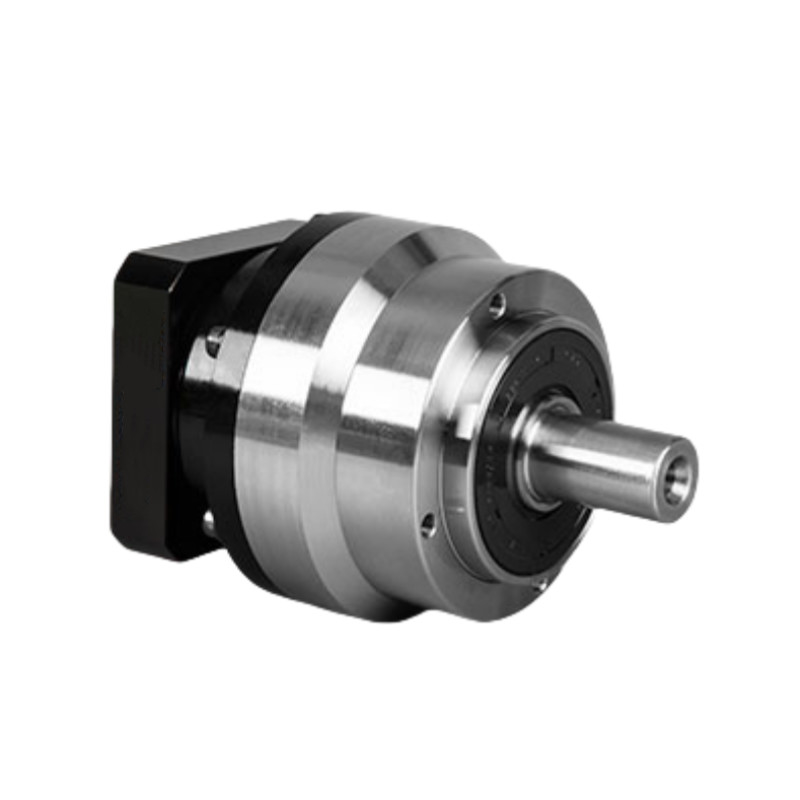

Bộ giảm tốc hành tinh dòng NE
Máy cắt giảm hành tinhcòn được gọi là hệ thống bánh răng hành tinh hoặc xe bánh răng epicyclic, là một loại cơ chế bánh răng bao gồm một hoặc nhiều bánh răng bên ngoài (vật răng hành tinh) xoay quanh một bánh răng trung tâm (mặt trời).các hệ thống này cũng bao gồm một bánh răng vòng (annulus) kết nối với các bánh răng hành tinhCác bánh răng hành tinh được gắn trên một người mang di động cũng kết nối với trục đầu ra của hộp số.
Chiếc thiết bị mặt trờiCác bánh xe trung tâm xung quanh đó các bánh xe hành tinh xoay.
Planet GearsNhiều bánh răng quay xung quanh bánh răng mặt trời và lưới với cả bánh răng mặt trời và bánh răng vòng.
Đồ đeo vòng (Anulus)Một bánh xe bên ngoài bao quanh hành tinh và kết nối với chúng.
Tàu mang hành tinhMột cấu trúc giữ các bánh xe hành tinh ở vị trí khi chúng quay xung quanh bánh xe mặt trời.
Thông số kỹ thuật của máy giảm nhiệt hành tinh dòng NE
| Thông số kỹ thuật | Số phân đoạn | Tỷ lệ | NE070 | NE090 | NE120 | NE155 | NE205 | NE235 | |
| Động lực đầu ra định số | Nm | độc thân | 3 | 50 | 120 | 190 | 320 | 550 | 1080 |
| 4 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
| 5 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 6 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 7 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 8 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 9 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 10 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| gấp đôi | 15 | 50 | 120 | 190 | 320 | 550 | 1080 | ||
| 16 | ️ | ️ | ️ | ️ | ️ | ️ | |||
| 20 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
| 25 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 30 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 35 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 40 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 45 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 50 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 60 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 70 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 80 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 90 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 100 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| Trọng lực xoay | Kg.cm3 | độc thân | 3 | 0.16 | 0.61 | 3.25 | 9.21 | 28.98 | 69.61 |
| 4 | 0.14 | 0.48 | 2.74 | 7.54 | 23.67 | 54.37 | |||
| 5 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | 53.27 | |||
| 6 | 0.13 | 0.45 | 2.65 | 7.25 | 22.75 | 51.72 | |||
| 7 | 0.13 | 0.45 | 2.62 | 7.14 | 22.48 | 50.97 | |||
| 8 | 0.13 | 0.44 | 2.58 | 7.07 | 22.59 | 50.84 | |||
| 9 | 0.13 | 0.44 | 2.57 | 7.04 | 22.53 | 50.63 | |||
| 10 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | 50.56 | |||
| gấp đôi | 15 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | ||
| 16 | ️ | ️ | ️ | ️ | ️ | ️ | |||
| 20 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 25 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 30 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 35 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 40 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 45 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 50 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 60 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 70 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 80 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 90 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 100 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
Hình vẽ của máy giảm nhiệt hành tinh loạt NF
| Bảng tham số của máy giảm nhiệt hành tinh dòng NE | Số phân đoạn | Tỷ lệ | NE070 | NE090 | NE120 | NE155 | NE205 | NE235 | |
| Động lực gia tốc tối đa | Nm | 1,2 | 1.8 lần mô-men xoắn đầu ra định số | ||||||
| Động lực dừng khẩn cấp | Nm | 1,2 | 3 lần mô-men xoắn đầu ra định số | ||||||
| Tốc độ đầu vào | rmp | 1 | 3 ~ 10 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
| 2 | 15~100 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 | ||
| Tốc độ đầu vào tối đa | rmp | 1 | 3 ~ 10 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
| 2 | 15~100 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 | ||
| Phản ứng cực kỳ chính xác | arcmin | 1 | 3 ~ 10 | ️ | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| 2 | 15~100 | ️ | ️ | ≤3 | ≤3 | ≤3 | ≤3 | ||
| Phản ứng chính xác | arcmin | 1 | 3 ~ 10 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 |
| 2 | 15~100 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ||
| Phản ứng tiêu chuẩn | arcmin | 1 | 3 ~ 10 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 |
| 2 | 15~100 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ||
| Độ cứng orsional | Nm/arcmin | 1,2 | 3~100 | 8 | 14 | 27 | 52 | 148 | 305 |
| Max. lực bức xạ | N | 1,2 | 3~100 | 1730 | 3250 | 7000 | 9600 | 14500 | 27800 |
| Max. lực trục | N | 1,2 | 3~100 | 865 | 1625 | 3500 | 4800 | 7250 | 13900 |
| Khoảnh khắc nghiêng | Nm | 1,2 | 3~100 | 77 | 152 | 325 | 530 | 920 | 1840 |
| Tuổi thọ | hr | 1,2 | 3~100 | 20000hr ((tiếp tục hoạt động 10000hr) | |||||
| Hiệu quả | % | 1 | 3 ~ 10 | ≥97% | |||||
| % | 2 | 15~100 | ≥ 94% | ||||||
| Trọng lượng | kg | 1 | 3 ~ 10 | 1.4 | 3.3 | 6.9 | 13.0 | 31.0 | 48.0 |
| kg | 2 | 15~100 | 1.6 | 4.7 | 8.7 | 17.0 | 35.0 | 60.0 | |
| Nhiệt độ hoạt động | °C | 1,2 | 3~100 | -10°C-90°C | |||||
| Lôi trơn | 1,2 | 3~100 | Mỡ tổng hợp | ||||||
| Lớp bảo vệ | 1,2 | 3~100 | IP65 | ||||||
| Vị trí gắn | 1,2 | 3~100 | Bất cứ hướng nào | ||||||
| Mức tiếng ồn (N1 = 3000 vòng/phút, không tải) | dB ((A) | 1 | 3 ~ 10 | ≤ 58 | ≤ 60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤ 70 |
| 2 | 15~100 | ≤ 58 | ≤ 60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤ 70 | ||
Ứng dụng của máy giảm nhiệt hành tinh dòng NE
