Name: Động cơ hài hòa, hộp số dây giãn sóng, máy giảm cho tự động hóa công nghiệp
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-17-XX-U-III
Availability: InStock

Nhà > các sản phẩm > ổ đĩa điều hòa >

Động cơ hài hòa, hộp số dây giãn sóng, máy giảm cho tự động hóa công nghiệp

Các thiết bị dồn căng công nghiệp

Máy gia công tự động

Các hộp số sóng căng tự động

Nguồn gốc:

Trung Quốc

Hàng hiệu:

Giant Precision

Chứng nhận:

ISO9001

Số mô hình:

LHT-17-XX-U-III

Liên hệ với chúng tôi

Yêu cầu Đặt giá

Chi tiết sản phẩm

Sản phẩm:

Bộ giảm sóng hài Model 17

Các thành phần:

Máy tạo sóng, Flexspline, Spline tròn

Tỉ lệ giảm:

50:1, 80:1, 100:1, 120:1

Phản ứng dữ dội:

20 giây cung

Tốc độ đầu vào tối đa:

7300 vòng/phút

Tốc độ đầu vào trung bình:

3500 vòng/phút

cuộc sống thiết kế:

15000 giờ

Trọng lượng:

0,99kg

Ứng dụng:

Robotics, Hàng không vũ trụ, Thiết bị y tế

Bảo hành:

1 năm

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

1 bộ

Giá bán

To Be Negotiated

chi tiết đóng gói

Hộp hộp

Thời gian giao hàng

3-4 tuần

Điều khoản thanh toán

T/T

Khả năng cung cấp

20000 bộ mỗi tháng

Sản phẩm liên quan

Trọng lượng nhẹ 2.47kg Mô hình 32 Đảm giảm sóng căng thấp phản ứng ngược Đơn vị bánh răng hài hòa

Nhận được giá tốt nhất

Phản ứng phản ứng thấp và hiệu quả cao Mô hình 25 Bộ giảm sóng căng Ultralight Harmonic Gear Units

Nhận được giá tốt nhất

Tỷ lệ giảm cao LSN Series Model 20 Reducer sóng căng 0,73kg Đơn vị bánh răng nhẹ

Nhận được giá tốt nhất

Thiết kế nhỏ gọn và nhẹ LSN Series Tăng sóng giảm căng mô hình 14 Đơn vị bánh răng

Nhận được giá tốt nhất

Liên hệ với chúng tôi

Liên hệ ngay bây giờ

Mô tả sản phẩm

Động cơ hài hòa chính xác cao Động cơ giảm áp lực

Động cơ hài hòa, hộp số dây giãn sóng, máy giảm cho tự động hóa công nghiệp 0

Độ chính xác cao

Zero Backlash: Động cơ hài hòa được biết đến với phản ứng ngược gần bằng không, có nghĩa là chơi tối thiểu giữa các răng lưới. Điều này đảm bảo độ chính xác cao và khả năng lặp lại.
Độ chính xác vị trí cao: Thiết kế cho phép vị trí rất chính xác, điều này rất cần thiết trong các ứng dụng đòi hỏi chuyển động chính xác.

Khả năng mô-men xoắn cao

Gắn gọn và nhẹ: Mặc dù kích thước nhỏ, các ổ đĩa hài hòa có thể truyền một lượng lớn mô-men xoắn, làm cho chúng hiệu quả để sử dụng trong các ứng dụng không gian hạn chế.
Mật mô-men: Chúng cung cấp tỷ lệ mô-men so với trọng lượng cao, điều này có lợi cho các ứng dụng robot và hàng không vũ trụ.

Bảng tham số định số

Mô hình		17
Tỷ lệ giảm		50	80	100	120
Mô-men xoắn định số ở 2000r/min đầu vào	Nm	16	22	24	24
Mô-men xoắn định số ở 2000r/min đầu vào	kgfm	1.6	2.2	2.4	2.4
Động lực tối đa cho phép khi khởi động và dừng	Nm	34	43	54	54
Động lực tối đa cho phép khi khởi động và dừng	kgfm	3.5	4.4	5.5	5.5
Giá trị tối đa cho phép cho mô-men xoắn tải trung bình	Nm	26	27	39	39
Giá trị tối đa cho phép cho mô-men xoắn tải trung bình	kgfm	2.6	2.7	4	4
Vòng quay tối đa cho phép	Nm	70	87	110	86
Vòng quay tối đa cho phép	kgfm	7.1	8.9	11	8.8
Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ)	r/min	7300
Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ)	r/min	3500
Phản ứng dữ dội	Arc Sec	≤20
Trọng lượng	kg	0.99
Tuổi thọ thiết kế	Giờ	10000	15000	15000	15000

Động cơ hài hòa, hộp số dây giãn sóng, máy giảm cho tự động hóa công nghiệp 2

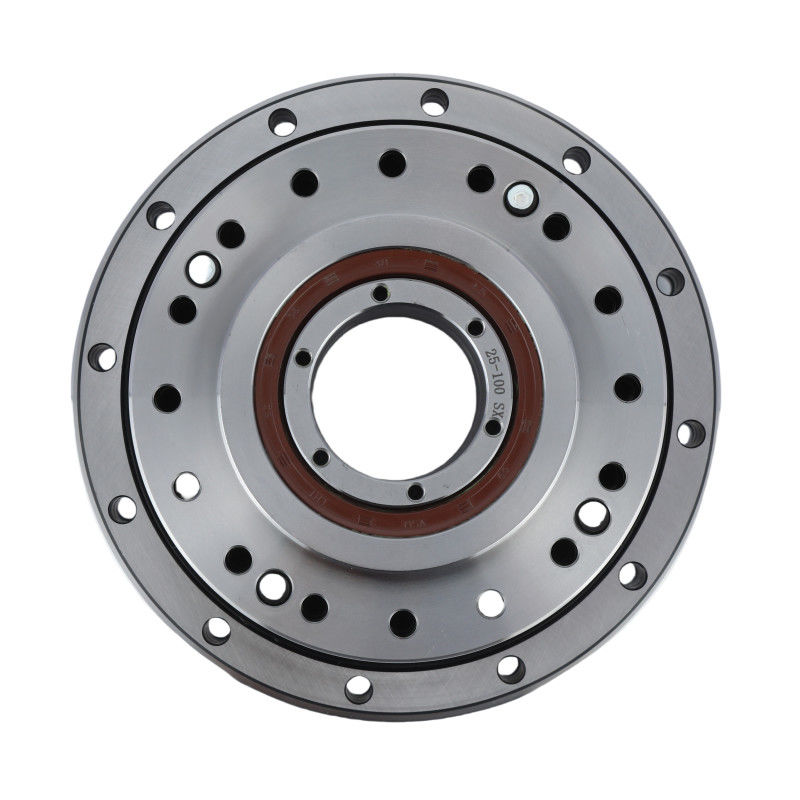

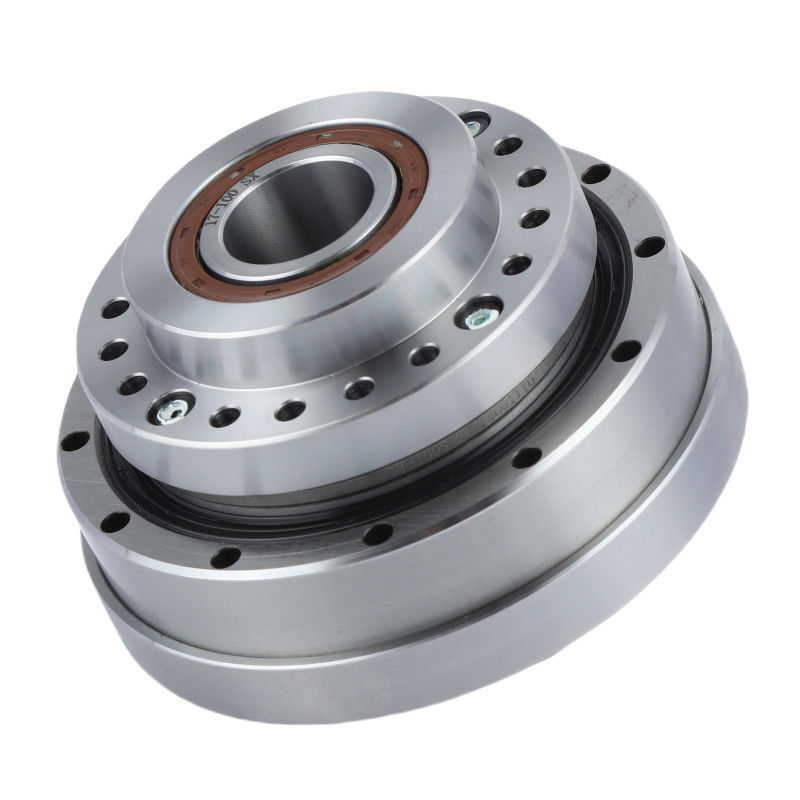

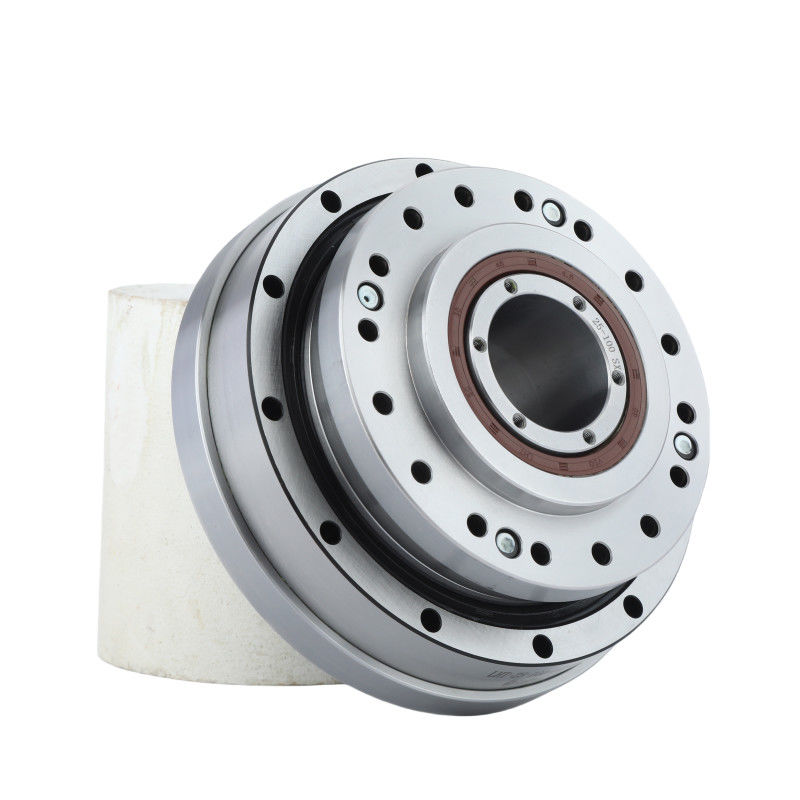

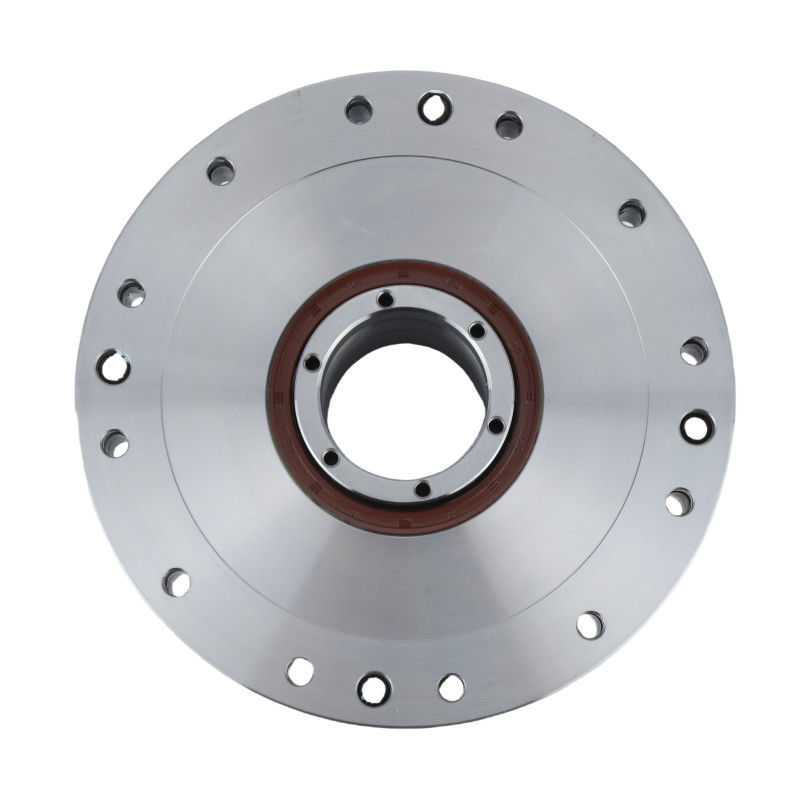

Hình ảnh chi tiết

Động cơ hài hòa, hộp số dây giãn sóng, máy giảm cho tự động hóa công nghiệp 3

Động cơ hài hòa, hộp số dây giãn sóng, máy giảm cho tự động hóa công nghiệp 4

Động cơ hài hòa, hộp số dây giãn sóng, máy giảm cho tự động hóa công nghiệp 5

Động cơ hài hòa, hộp số dây giãn sóng, máy giảm cho tự động hóa công nghiệp 6

	Các đặc điểm chính của LHT - III Model 17 Harmonic Gear Units
	Sản phẩm	Mô hình 17 Harmonic Drive
	Các thành phần	Máy tạo sóng, Flexspline, Circular Spline
	Tỷ lệ giảm	50:1, 80:1, 100:1, 120:1
	Phản ứng dữ dội	Ít hơn 20 arc sec
	Tốc độ đầu vào trung bình	7300 vòng/phút
	Tốc độ đầu vào tối đa	3500 vòng/phút
	Sự sống được thiết kế	15000 giờ
	Mô hình	17
	Trọng lượng	00,99 kg
	Bảo hành	1 năm

Ứng dụng


In 3D và sản xuất giấy	Thiết bị y tế	Máy quang

Hàng không vũ trụ	Máy robot Huamnoid	Robot công nghiệp
