Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
LHT-14-XX-U-III
Máy phát sóng căng Máy gia công hòa âm Máy giảm tốc
|
Động cơ hài hòalà một loại cơ chế bánh răng được sử dụng để điều khiển chuyển động chính xác cao. Nó bao gồm ba thành phần chính: máy tạo sóng, flexspline và spline tròn. Đặc điểm
|
Bảng tham số định số
| Mô hình | 14 | |||||
| Tỷ lệ giảm | 50 | 80 | 100 | 120 | ||
| Mô-men xoắn định số ở 2000r/min đầu vào | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| kgfm | 0.55 | 0.8 | 0.8 | 0.8 | ||
| Động lực tối đa cho phép khi khởi động và dừng | Nm | 18 | 23 | 28 | 28 | |
| kgfm | 1.8 | 2.4 | 2.9 | 2.9 | ||
| Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Nm | 6.9 | 11 | 11 | 11 | |
| kgfm | 0.7 | 1.1 | 1.1 | 1.1 | ||
| Vòng quay tối đa cho phép | Nm | 35 | 47 | 54 | 54 | |
| kgfm | 3.6 | 4.8 | 5.5 | 5.5 | ||
| Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ) |
r/min | 8500 | ||||
| Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ) |
r/min | 3500 | ||||
| Phản ứng dữ dội | Arc Sec | ≤20 | ||||
| Trọng lượng | kg | 0.7 | ||||
| Tuổi thọ thiết kế | Giờ | 10000 | 15000 | 15000 | 15000 | |

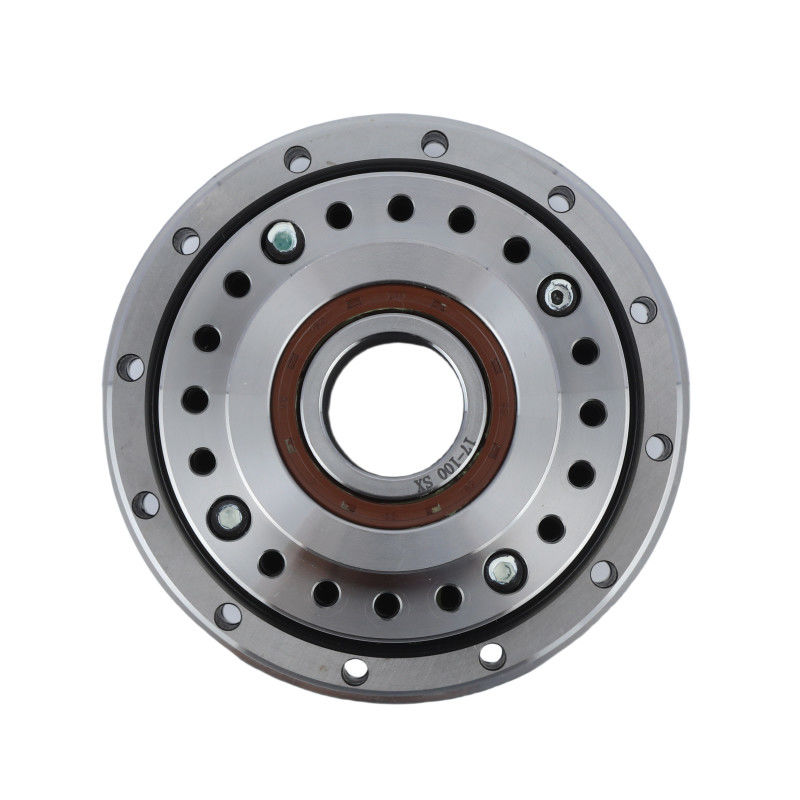

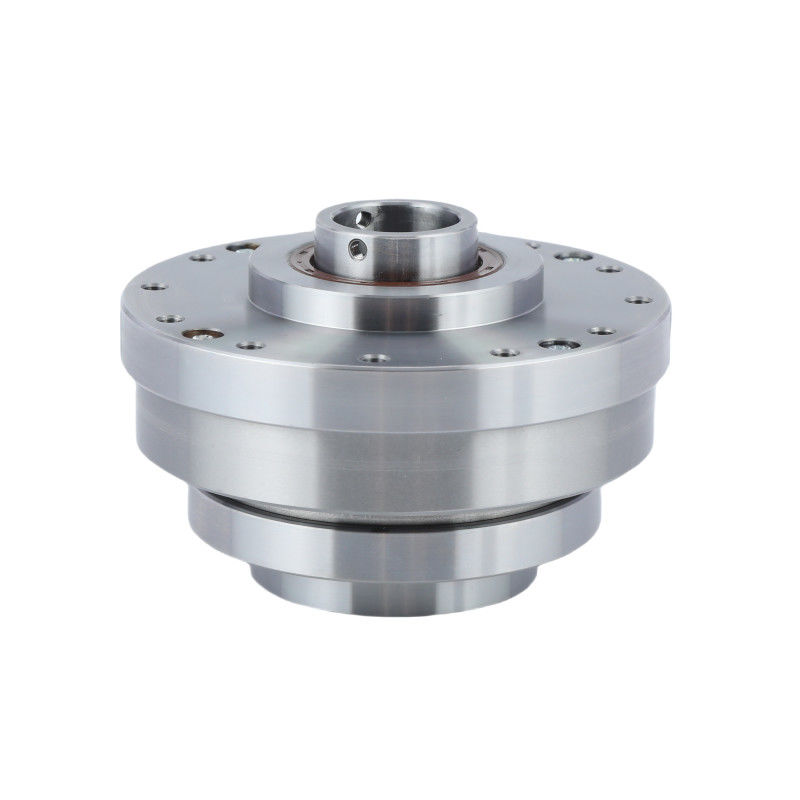

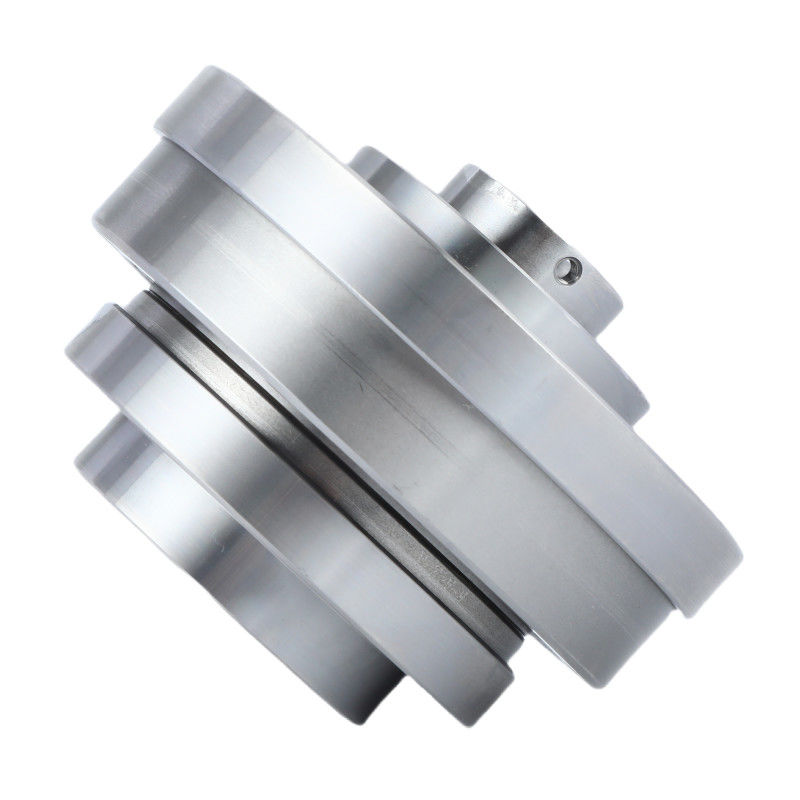

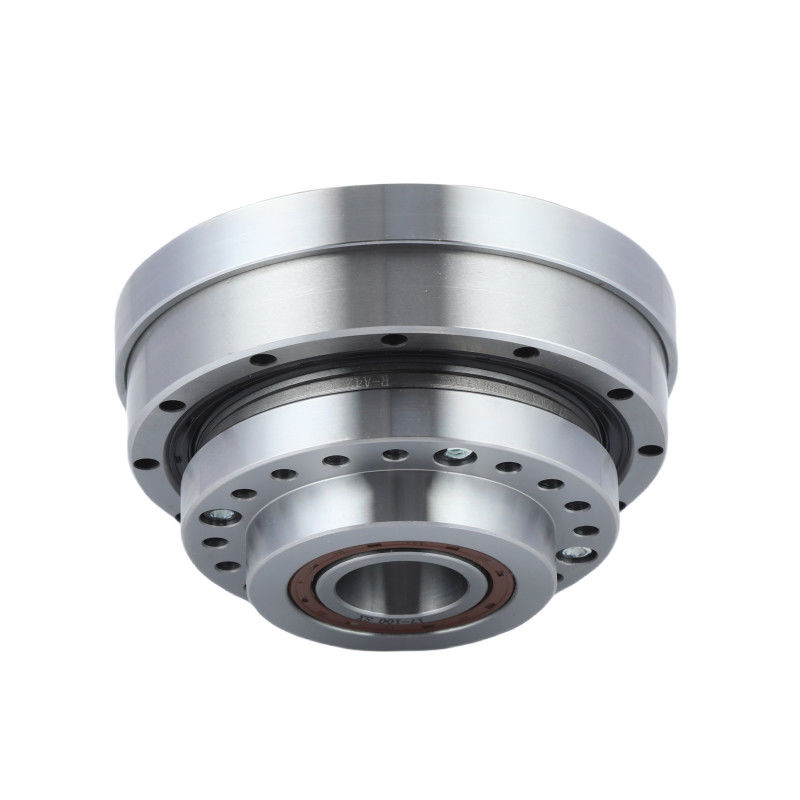

Hình ảnh chi tiết
|
Các đặc điểm chính của LHT - III Model 14 Harmonic Gear Units | |||
| Sản phẩm | Mô hình 14 Harmonic Drive | |||
|
Các thành phần
|
Máy tạo sóng, Flexspline, Circular Spline | |||
|
Tỷ lệ giảm
|
50:1, 80:1, 100:1, 120:1 | |||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | |||
|
Tốc độ đầu vào trung bình
|
8500 vòng/phút | |||
|
Tốc độ đầu vào tối đa
|
3500 vòng/phút | |||
|
Sự sống được thiết kế
|
15000 giờ | |||
|
Mô hình
|
14 | |||
|
Trọng lượng
|
0.7 kg | |||
| Bảo hành | 1 năm | |||
Ứng dụng
|
|
|
| Robot công nghiệp | Máy CNC | Hàng không vũ trụ |
