Name: ND Series Planetary Reduction Gearbox Reducer tốc độ mô-men xoắn cao
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Hộp số hành tinh dòng ND
Availability: InStock

Nhà > các sản phẩm > Bộ giảm tốc hành tinh >

ND Series Planetary Reduction Gearbox Reducer tốc độ mô-men xoắn cao

hộp số giảm tốc độ hành tinh

High Torque hộp số cắt giảm hành tinh

Máy giảm tốc hành tinh mô-men xoắn lớn

Nguồn gốc:

Jiangsu, Trung Quốc

Hàng hiệu:

Giant Precision

Chứng nhận:

ISO9001

Số mô hình:

Hộp số hành tinh dòng ND

Liên hệ với chúng tôi

Yêu cầu Đặt giá

Chi tiết sản phẩm

Sản phẩm:

Bộ giảm tốc hành tinh dòng ND

Mô hình:

ND047, ND064, ND064, ND090, ND090, NDV110, NDV140, NDV200, NDV255, NDV285

Tỉ lệ:

4 đến 100

Hiệu quả:

≥97%

Tuổi thọ:

20000 giờ

Lớp bảo vệ:

IP65

Nhiệt độ hoạt động:

-30oC -90oC

Ứng dụng:

máy công cụ, máy thao tác, thiết bị in ấn, in ấn và đóng gói, tua bin gió

Đặc điểm:

Mật độ mô-men xoắn cao, hiệu suất cao, độ bền và độ tin cậy cao, tính linh hoạt

Bảo hành:

1 năm

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

1 bộ

Giá bán

To Be Negotiated

chi tiết đóng gói

Hộp hộp

Thời gian giao hàng

3-4 tuần

Điều khoản thanh toán

T/T

Khả năng cung cấp

20000 bộ mỗi tháng

Sản phẩm liên quan

Băng hình

Hệ thống máy gia tốc Planetarium ND

Nhận được giá tốt nhất

Băng hình

ODM ISO9001 Máy giảm hộp số hành tinh IP65 chống nước

Nhận được giá tốt nhất

Băng hình

Đơn vị chính xác hai góc phải trục rỗng hộp số truyền điện ODM

Nhận được giá tốt nhất

Băng hình

Truyền điện hộp số góc phải ổ trục rỗng tùy chỉnh

Nhận được giá tốt nhất

Liên hệ với chúng tôi

Liên hệ ngay bây giờ

Mô tả sản phẩm

Nguyên tắc hoạt động

Hệ thống bánh răng hành tinh hoạt động bằng cách phân phối năng lượng đầu vào giữa bánh răng mặt trời, bánh răng hành tinh và bánh răng vòng.

Các thiết bị mặt trời nhận được năng lượng đầu vào và truyền nó đến các thiết bị hành tinh.
Các bánh xe hành tinh quay xung quanh trục của chính chúng và cũng quay xung quanh bánh xe mặt trời.
Các bánh răng hành tinh được giữ ở vị trí của người mang, quay và cung cấp đầu ra.
Các bánh răng vòng vẫn đứng yên hoặc xoay, tùy thuộc vào thiết kế và ứng dụng, và kết nối với các bánh răng hành tinh để duy trì sự sắp xếp và tỷ lệ bánh răng thích hợp.

Đặc điểm

Mật độ mô-men xoắn caoMáy giảm hành tinh có thể xử lý tải mô-men xoắn lớn trong một thiết kế nhỏ gọn.
Hiệu quả caoSự sắp xếp bánh răng cho phép truyền năng lượng hiệu quả với tổn thất tối thiểu.
Độ bền và độ tin cậyXây dựng mạnh mẽ và phân phối tải giữa nhiều bánh răng dẫn đến tuổi thọ và độ tin cậy lâu dài.
Kích thước nhỏ gọnThiết kế đồng trục cho phép dấu chân nhỏ gọn hơn so với các hệ thống bánh răng khác.
Sự linh hoạtThích hợp với một loạt các yêu cầu về tốc độ và mô-men xoắn, làm cho chúng thích nghi với các ứng dụng khác nhau.

Thông số kỹ thuật		Số phân đoạn	Tỷ lệ	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Động lực đầu ra định số	Nm	độc thân	4	22	45	45	110	130	280	560	1100	2200	3600
			5	25	55	55	145	160	340	610	1300	2200	3300
			7	20	48	48	125	130	300	560	1200	2000	2900
			8	️	️	️	95	100	250	550	1100	1700	2850
			10	15	40	40	95	100	220	460	950	1400	1900
		gấp đôi	16	22	45	45	110	130	280	560	1100	2200	3600
			20	22	45	45	110	130	280	560	1100	2000	3600
			25	25	60	60	145	160	350	610	1300	2200	3300
			30	️	️	️	️	️	️	️	️	️	3100
			35	20	50	50	125	140	310	560	1200	1200	3000
			40	18	50	50	110	120	280	560	1200	1800	️
			50	18	55	55	145	160	340	610	1300	2000	3300
			60	️	️	48	125	120	300	560	1200	1800	2900
			70	18	️	48	125	120	300	560	1100	1800	2900
			80	️	️	️	95	100	️	️	️	️	️
			90	️	️	40	95	100	250	460	950	1500	2200
			100	15	️	40	95	100	220	460	950	1400	1900
Trọng lực xoay	Kg.cm3	độc thân	4	0.03	0.14	0.14	0.14	0.51	2.87	7.54	25.03	54.37	283.94
			5	0.03	0.13	0.13	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			7	0.03	0.13	0.13	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	️	️	️	️	0.45	2.62	7.14	22.48	50.84	245.35
			10	0.03	0.13	0.13	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		gấp đôi	16	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			20	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			25	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			30	️	️	️	️	️	️	️	️	️	54.37
			35	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			40	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	️
			50	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	54.37
			60	️	️	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			70	0.03	️	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			80	️	️	️	️	0.13	️	️	️	️	️
			90	️	️	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			100	0.03	️	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56

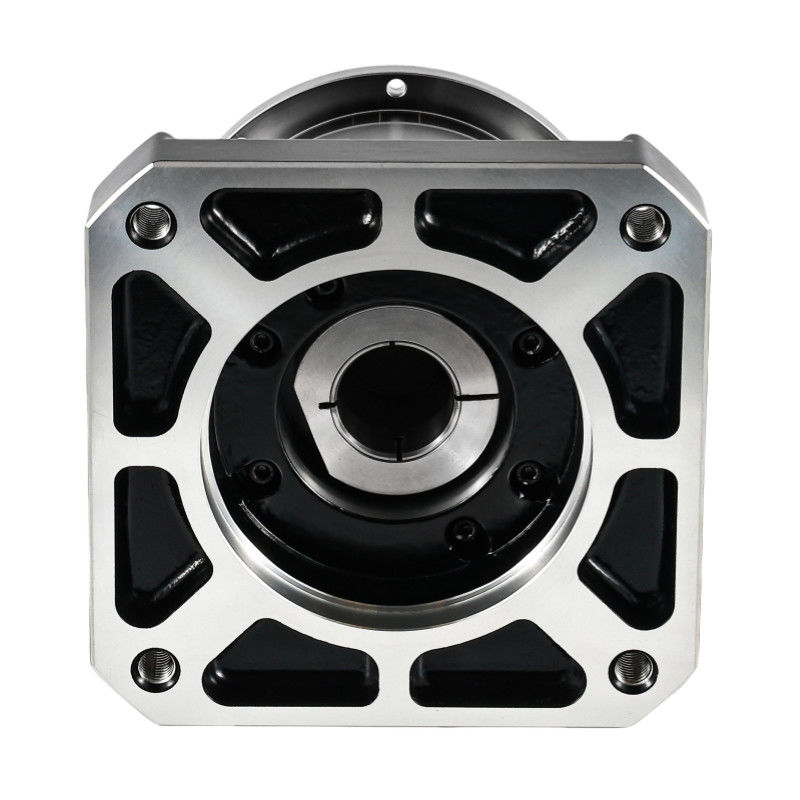

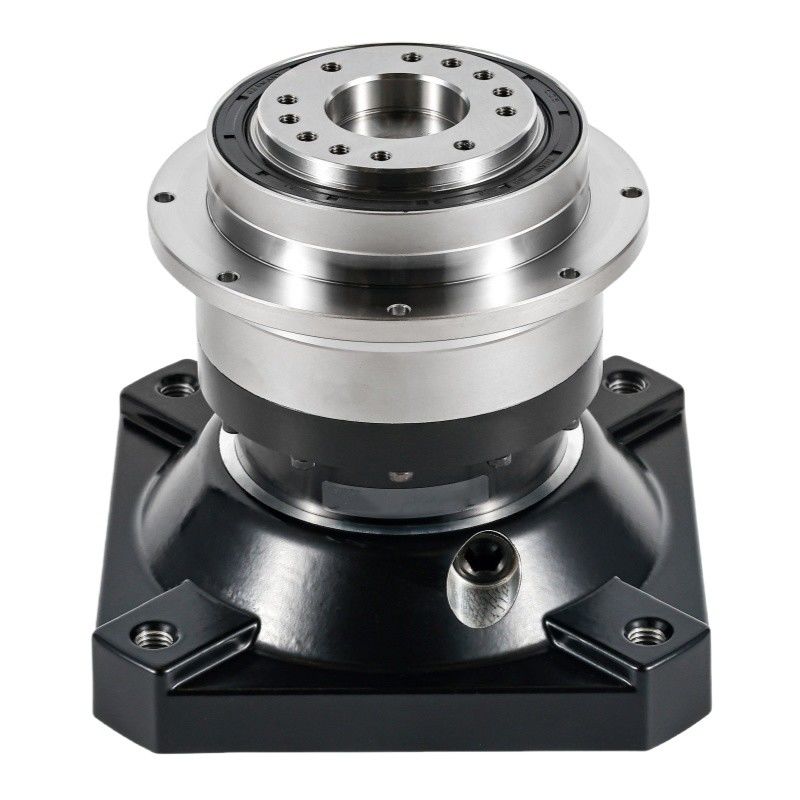

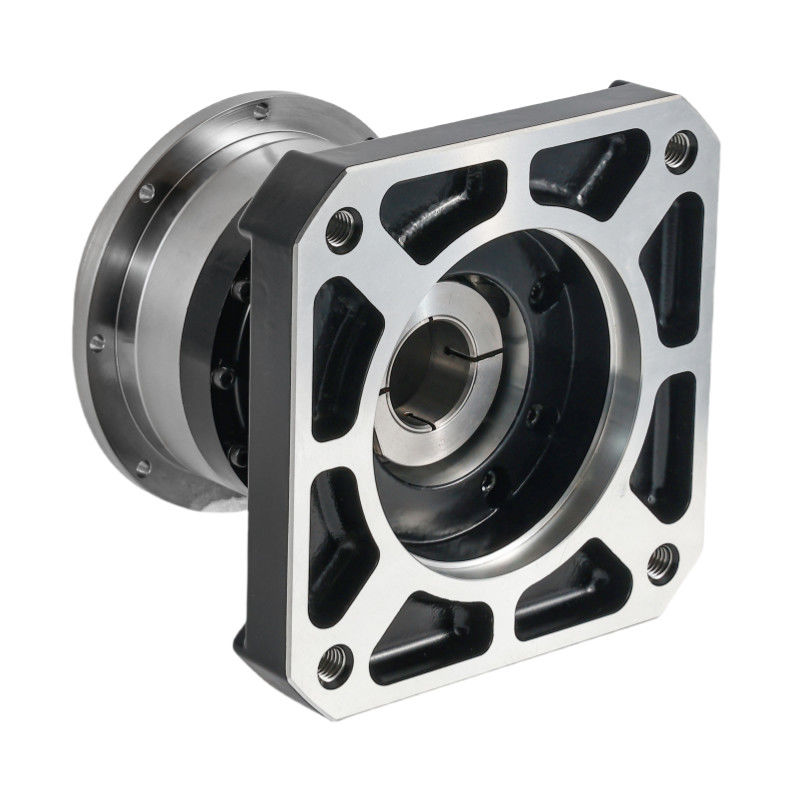

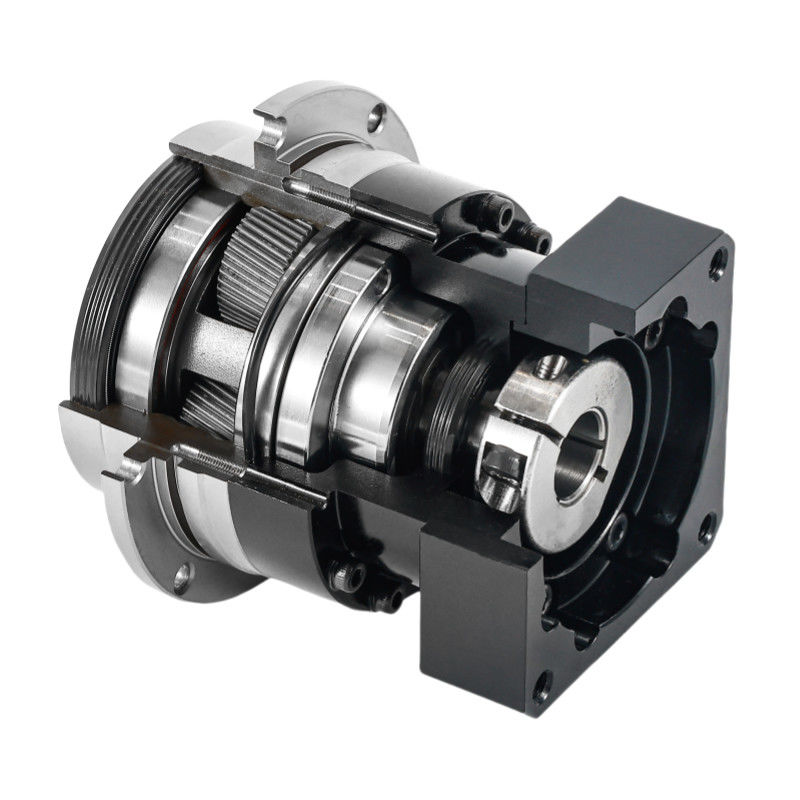

ND Series Planetary Reduction Gearbox Reducer tốc độ mô-men xoắn cao 2

ND Series Planetary Reduction Gearbox Reducer tốc độ mô-men xoắn cao 4

ND Series Planetary Reduction Gearbox Reducer tốc độ mô-men xoắn cao 6

ND Series Planetary Reduction Gearbox Reducer tốc độ mô-men xoắn cao 8

ND Series Planetary Reduction Gearbox Reducer tốc độ mô-men xoắn cao 10

ND Series Planetary Reduction Gearbox Reducer tốc độ mô-men xoắn cao 12

Bảng tham số		Số phân đoạn	Tỷ lệ	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Động lực gia tốc tối đa	Nm	1,2	1.8 lần mô-men xoắn đầu ra định số
Động lực dừng khẩn cấp	Nm	1,2	3 lần mô-men xoắn đầu ra định số
Tốc độ đầu vào	rmp	1	4 ~ 10	5000	5000	5000	4000	4000	4000	3000	3000	2200	2000
Tốc độ đầu vào	rmp	2	16~100	5000	5000	5000	4000	4000	4000	3000	3000	3000	2200
Tốc độ đầu vào tối đa	rmp	1	4 ~ 10	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Tốc độ đầu vào tối đa	rmp	2	16~100	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Phản ứng cực kỳ chính xác	arcmin	1	4 ~ 10	️	️	️	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Phản ứng cực kỳ chính xác	arcmin	2	16~100	️	️	️	️	️	≤3	≤3	≤3	≤3	≤3
Phản ứng chính xác	arcmin	1	4 ~ 10	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3
Phản ứng chính xác	arcmin	2	16~100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Phản ứng tiêu chuẩn	arcmin	1	4 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Phản ứng tiêu chuẩn	arcmin	2	16~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7
Độ cứng orsional	Nm/arcmin	1,2	4~100	7	10	13	23	31	95	183	529	1030	1421
Max. lực bức xạ	N	1,2	4~100	1040	1700	2300	3800	4100	9400	15000	25600	42000	58000
Max. lực trục	N	1,2	4~100	690	850	1055	1900	2980	5600	9300	19000	33400	59000
Khoảnh khắc nghiêng	Nm	1,2	4~100	55	65	94	106	198	482	1090	4030	6100	8500
Tuổi thọ	hr	1,2	16~100	20000hr ((tiếp tục hoạt động 10000hr)
Hiệu quả	%	1	4 ~ 10	≥97%
Hiệu quả	%	2	16~100	≥ 94%
Trọng lượng	kg	1	4 ~ 10	0.7	1.2	1.2	1.2	3.0	5.6	11.9	31.6	56.1	99.6
Trọng lượng	kg	2	16~100	1.0	1.6	1.6	1.6	3.7	7.3	15.9	36.9	70.0	124.5
Nhiệt độ hoạt động	°C	1,2	4~100	-30°C-90°C
Lôi trơn		1,2	4~100	Mỡ tổng hợp
Lớp bảo vệ		1,2	4~100	IP65
Vị trí gắn		1,2	4~100	Bất cứ hướng nào
Mức tiếng ồn (N1 = 3000 vòng/phút, không tải)	dB ((A)	1	4~100	≤ 56	≤ 58	≤ 58	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 73
Mức tiếng ồn (N1 = 3000 vòng/phút, không tải)	dB ((A)	2	16~100	≤ 56	≤ 58	≤ 58	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 73
