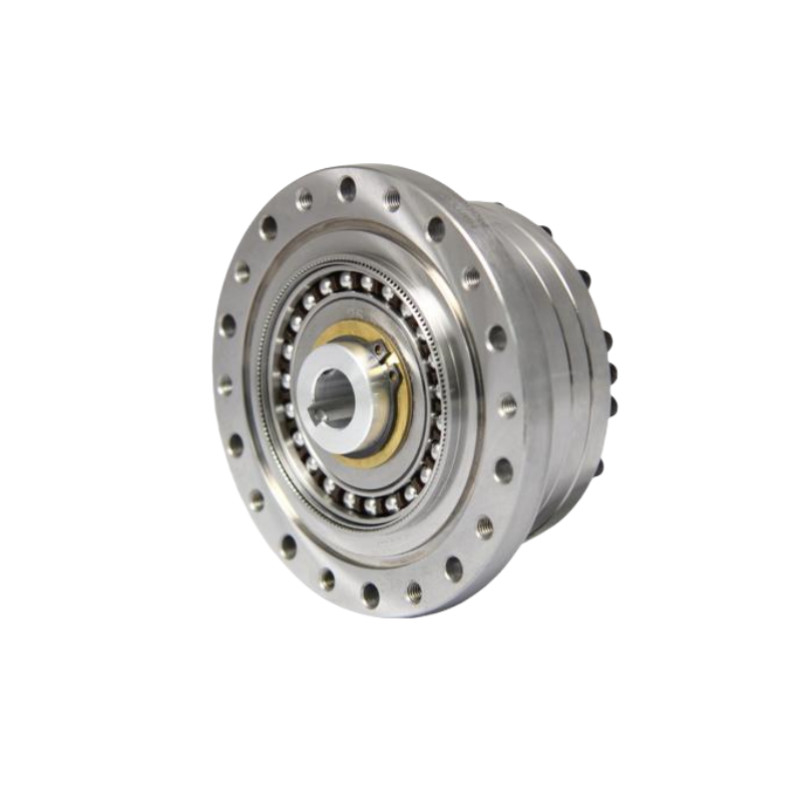

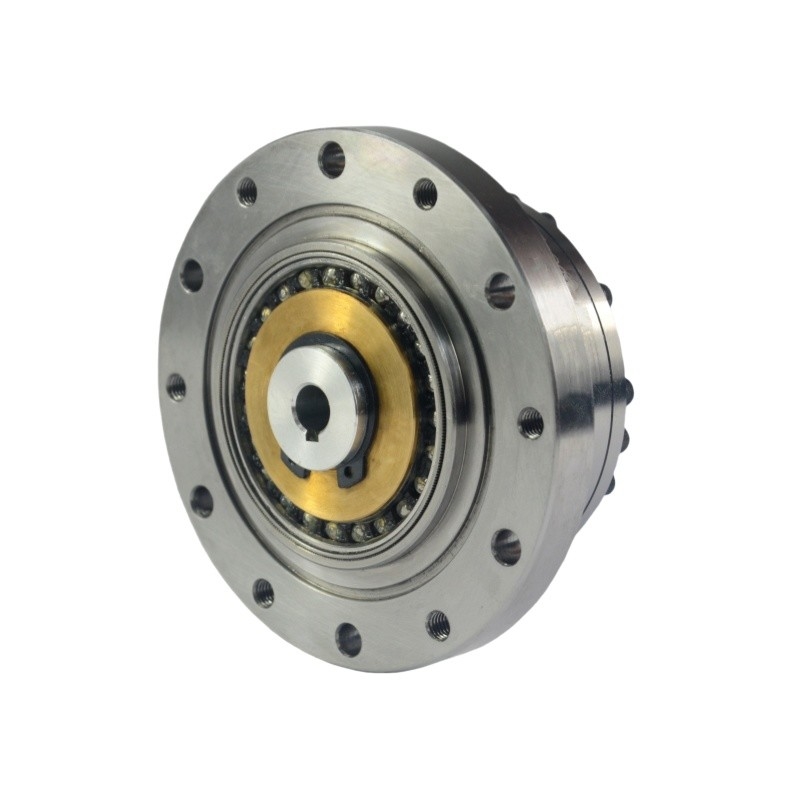

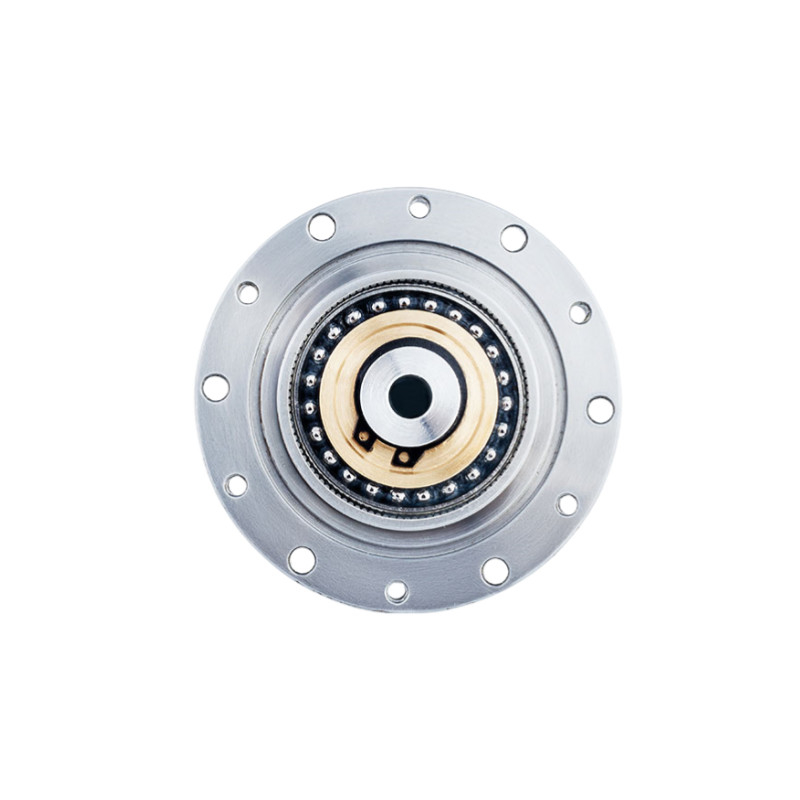

Name: Kiểm soát chuyển động Harmonic Gearhead Động lực sóng giảm tốc độ cho robot và hàng không vũ trụ
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-25-XX-U-II
Availability: InStock

Nhà > các sản phẩm > ổ đĩa điều hòa >

Kiểm soát chuyển động Harmonic Gearhead Động lực sóng giảm tốc độ cho robot và hàng không vũ trụ

Trình điều khiển chuyển động

Máy móc đồng bộ robot

Máy giảm tốc độ hài hòa robot

Nguồn gốc:

Trung Quốc

Hàng hiệu:

Giant Precision

Chứng nhận:

ISO9001

Số mô hình:

LSS-25-XX-U-II

Liên hệ với chúng tôi

Yêu cầu Đặt giá

Kiểm soát chuyển động Harmonic Gearhead Động lực sóng giảm tốc độ cho robot và hàng không vũ trụ

Chi tiết sản phẩm

Mô hình:

Sản phẩm:

Bộ giảm sóng hài Model 25

Các thành phần:

Máy tạo sóng, Flexspline, Spline tròn

Tỉ lệ giảm:

50:1, 80:1, 100:1, 120:1

Phản ứng dữ dội:

20 giây cung

Tốc độ đầu vào tối đa:

5600 vòng/phút

cuộc sống thiết kế:

15000 giờ

Ưu điểm:

Công suất mô-men xoắn cao, độ chính xác cao và phản ứng dữ dội thấp

Trọng lượng:

1,46kg

Ứng dụng:

Robotics, Hàng không vũ trụ, Thiết bị y tế, Máy móc công nghiệp, Viễn thông, Năng lượng tái tạo

Bảo hành:

1 năm

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

1 bộ

Giá bán

To Be Negotiated

chi tiết đóng gói

Hộp hộp

Thời gian giao hàng

3-4 tuần

Điều khoản thanh toán

T/T

Khả năng cung cấp

20000 bộ mỗi tháng

Sản phẩm liên quan

Trọng lượng nhẹ 2.47kg Mô hình 32 Đảm giảm sóng căng thấp phản ứng ngược Đơn vị bánh răng hài hòa

Nhận được giá tốt nhất

Phản ứng phản ứng thấp và hiệu quả cao Mô hình 25 Bộ giảm sóng căng Ultralight Harmonic Gear Units

Nhận được giá tốt nhất

Tỷ lệ giảm cao LSN Series Model 20 Reducer sóng căng 0,73kg Đơn vị bánh răng nhẹ

Nhận được giá tốt nhất

Thiết kế nhỏ gọn và nhẹ LSN Series Tăng sóng giảm căng mô hình 14 Đơn vị bánh răng

Nhận được giá tốt nhất

Liên hệ với chúng tôi

Liên hệ ngay bây giờ

Mô tả sản phẩm

Kiểm soát chuyển động Harmonic Gearhead Động lực sóng giảm tốc độ cho robot và hàng không vũ trụ 0

Làm thế nào nó hoạt động

Khi máy tạo sóng quay, nó làm biến dạng flexspline, khiến răng của flexspline kết nối với răng của spline tròn ở hai điểm đối diện.
Bởi vì flexspline có ít răng hơn spline tròn, mỗi lần xoay của máy tạo sóng làm cho flexspline di chuyển nhẹ so với spline tròn.
Sự khác biệt này trong số lượng răng dẫn đến tỷ lệ giảm cao, cho phép kiểm soát chính xác chuyển động đầu ra với phản ứng tối thiểu.

Mô hình		25
Tỷ lệ giảm		50	80	100	120
Mô-men xoắn định số ở 2000r/min đầu vào	Nm	39	63	67	67
Mô-men xoắn định số ở 2000r/min đầu vào	kgfm	4	6.4	6.8	6.8
Động lực tối đa cho phép khi khởi động và dừng	Nm	98	137	157	167
Động lực tối đa cho phép khi khởi động và dừng	kgfm	10	14	16	17
Giá trị tối đa cho phép cho mô-men xoắn tải trung bình	Nm	55	87	108	108
Giá trị tối đa cho phép cho mô-men xoắn tải trung bình	kgfm	5.6	8.9	11	11
Vòng quay tối đa cho phép	Nm	186	255	284	304
Vòng quay tối đa cho phép	kgfm	19	26	29	31
Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ)	r/min	5600
Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ)	r/min	3500
Phản ứng dữ dội	Arc Sec	≤10
Trọng lượng	kg	1.46
Tuổi thọ thiết kế	Giờ	10000	15000	15000	15000

Kiểm soát chuyển động Harmonic Gearhead Động lực sóng giảm tốc độ cho robot và hàng không vũ trụ 2

	Các đặc điểm chính của LSS - II Model 25 Harmonic Gear Units
	Sản phẩm	Mô hình 25 Harmonic Drive
	Các thành phần	Máy tạo sóng, Flexspline, Circular Spline
	Tỷ lệ giảm	50:1, 80:1, 100:1, 120:1
	Phản ứng dữ dội	Ít hơn 20 arc sec
	Tốc độ đầu vào trung bình	5600 r/min
	Tốc độ đầu vào tối đa	3500 vòng/phút
	Sự sống được thiết kế	15000 giờ
	Mô hình	25
	Trọng lượng	1.46 kg
	Bảo hành	1 năm
