Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
LSS-32-XX-UI
Mô hình 32 hộp bánh răng sóng căng cao độ chính xác Harmonic Drive
|
Máy giảm sóng căng (điện tích hài hòa) là các thành phần thiết yếu trong các hệ thống cơ khí hiện đại đòi hỏi độ chính xác cao, kích thước nhỏ gọn và truyền mô-men xoắn cao.mà tận dụng biến dạng của flexspline và sự tham gia chính xác của răng bánh răng, làm cho chúng lý tưởng cho các ứng dụng trong robot, hàng không vũ trụ và các lĩnh vực công nghiệp khác nhau. |
Ứng dụngRobot họcĐược sử dụng trong cánh tay và khớp robot để kiểm soát chuyển động chính xác. |
Bảng tham số
| Mô hình | 32 | |||||
| Tỷ lệ giảm | 50 | 80 | 100 | 120 | ||
| Mô-men xoắn định số ở 2000r/min đầu vào | Nm | 76 | 118 | 137 | 137 | |
| kgfm | 7.8 | 12 | 14 | 14 | ||
| Động lực tối đa cho phép khi khởi động và dừng | Nm | 216 | 304 | 333 | 353 | |
| kgfm | 22 | 31 | 34 | 36 | ||
| Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Nm | 108 | 167 | 216 | 216 | |
| kgfm | 11 | 17 | 22 | 22 | ||
| Vòng quay tối đa cho phép | Nm | 382 | 568 | 647 | 686 | |
| kgfm | 39 | 58 | 66 | 70 | ||
| Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ) |
r/min | 4800 | ||||
| Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ) |
r/min | 3500 | ||||
| Phản ứng dữ dội | Arc Sec | ≤20 | ||||
| Trọng lượng | kg | 3.11 | ||||
| Tuổi thọ thiết kế | Giờ | 10000 | 15000 | 15000 | 1500 | |

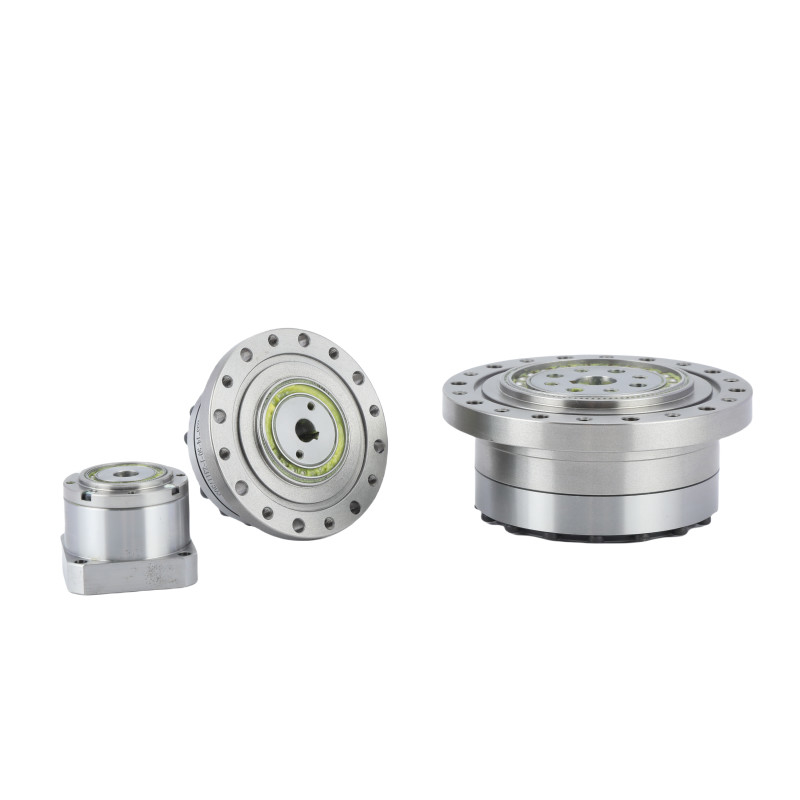

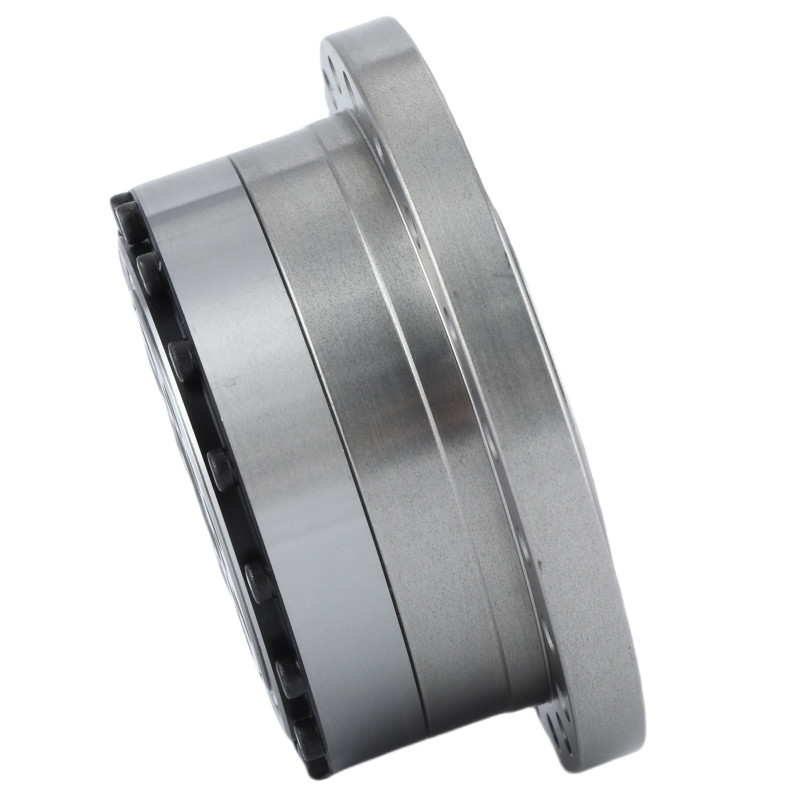

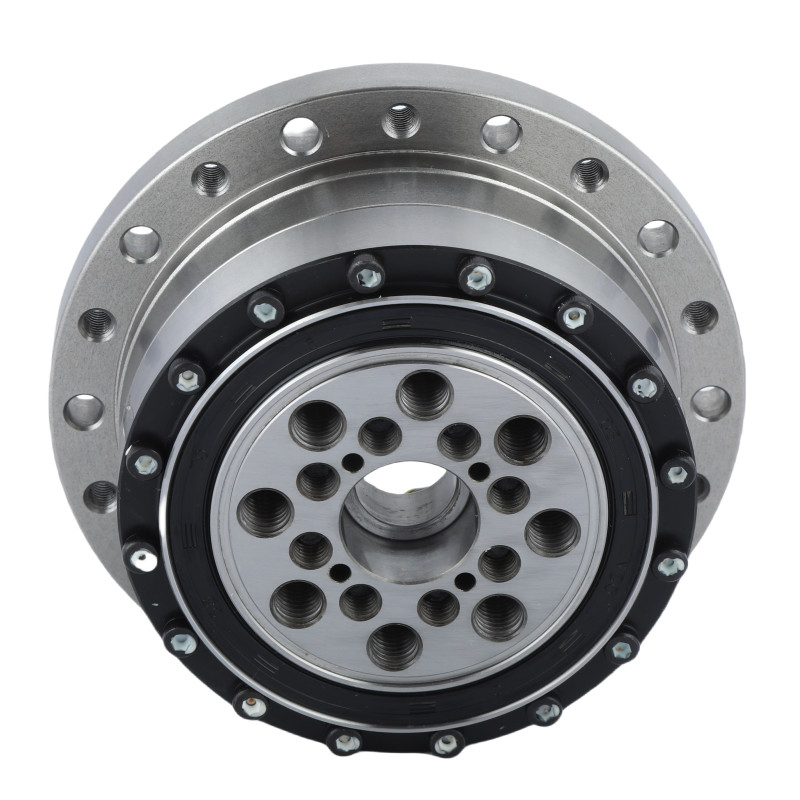

Hình ảnh chi tiết
|
Các thuộc tính chính của LSS - I Model 32 Harmonic Gear Units | |||
| Sản phẩm | Mô hình 32 Harmonic Drive | |||
|
Vật liệu
|
Thép, nhôm, polyurethane, vòng bi và niêm phong, dầu bôi trơn | |||
|
Tỷ lệ giảm
|
50:1, 80:1, 100:1, 120:1 | |||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | |||
|
Tốc độ đầu vào trung bình
|
3500 vòng/phút | |||
|
Tốc độ đầu vào tối đa
|
4800 r/min | |||
|
Sự sống được thiết kế
|
15000 giờ | |||
|
Mô hình
|
32 | |||
|
Trọng lượng
|
3.11 kg | |||
| Bảo hành | 1 năm | |||
