Name: Robot Động lực hài hòa Máy gia công giảm động cơ vòng tròn
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-17-XX-UI
Availability: InStock

Nhà > các sản phẩm > ổ đĩa điều hòa >

Robot Động lực hài hòa Máy gia công giảm động cơ vòng tròn

Máy gia công gia dụng cho máy robot

Động cơ servo động cơ dẫn hòa âm vòng tròn

Đường dây giảm hài hòa vòng tròn

Nguồn gốc:

Trung Quốc

Hàng hiệu:

Giant Precision

Chứng nhận:

ISO9001

Số mô hình:

LSS-17-XX-UI

Liên hệ với chúng tôi

Yêu cầu Đặt giá

Robot Động lực hài hòa Máy gia công giảm động cơ vòng tròn

Chi tiết sản phẩm

Mô hình:

Sản phẩm:

Bộ truyền động điều hòa Model 17

Vật liệu:

Thép, nhôm, polyurethane, vòng bi và niêm phong, chất bôi trơn

Tỉ lệ giảm:

50:1, 80:1, 100:1, 120:1

Phản ứng dữ dội:

20 giây cung

Mô-men xoắn định mức ở đầu vào 2000r/phút:

16 đến 24 Nm

Tốc độ đầu vào tối đa:

7300 vòng/phút

cuộc sống thiết kế:

15000 giờ

Trọng lượng:

0,67kg

Bảo hành:

1 năm

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

1 bộ

Giá bán

To Be Negotiated

chi tiết đóng gói

Hộp hộp

Thời gian giao hàng

3-4 tuần

Điều khoản thanh toán

T/T

Khả năng cung cấp

20000 bộ mỗi tháng

Sản phẩm liên quan

Trọng lượng nhẹ 2.47kg Mô hình 32 Đảm giảm sóng căng thấp phản ứng ngược Đơn vị bánh răng hài hòa

Nhận được giá tốt nhất

Phản ứng phản ứng thấp và hiệu quả cao Mô hình 25 Bộ giảm sóng căng Ultralight Harmonic Gear Units

Nhận được giá tốt nhất

Tỷ lệ giảm cao LSN Series Model 20 Reducer sóng căng 0,73kg Đơn vị bánh răng nhẹ

Nhận được giá tốt nhất

Thiết kế nhỏ gọn và nhẹ LSN Series Tăng sóng giảm căng mô hình 14 Đơn vị bánh răng

Nhận được giá tốt nhất

Liên hệ với chúng tôi

Liên hệ ngay bây giờ

Mô tả sản phẩm

Robot Động cơ giảm động cơ Harmonic Gear Vòng tròn

Máy tạo sóng thường là một tập hợp vòng bi hình elip phù hợp bên trong flexspline. Nó biến dạng flexspline thành hình elip,gây ra nó để tham gia với răng của spline hình tròn ở hai vùng đối diện.

Flexspline là một bánh răng hình trụ mỏng, linh hoạt với răng bên ngoài. Nó biến dạng đàn hồi theo hình dạng của máy tạo sóng.

Spline hình tròn là một vòng cứng với răng bên trong. Nó vẫn tĩnh hoặc có thể là thành phần đầu ra của hệ thống.Sự tương tác giữa các răng của spline hình tròn và flexspline tạo ra giảm bánh răng.

Hoạt động

Khi máy phát sóng quay,nó làm cho flexspline để tham gia và giải phóng với răng spline hình tròn theo cách mà kết quả là flexspline quay ở một tốc độ giảm so với máy tạo sóngTỷ lệ giảm được xác định bởi sự khác biệt trong số lượng răng giữa flexspline và spline tròn.

Thông số kỹ thuật

Mô hình		17
Tỷ lệ giảm		50	80	100	120
Mô-men xoắn định số ở 2000r/min đầu vào	Nm	16	22	24	24
Mô-men xoắn định số ở 2000r/min đầu vào	kgfm	1.6	2.2	2.4	2.4
Động lực tối đa cho phép khi khởi động và dừng	Nm	34	43	54	54
Động lực tối đa cho phép khi khởi động và dừng	kgfm	3.5	4.4	5.5	5.5
Giá trị tối đa cho phép cho mô-men xoắn tải trung bình	Nm	26	27	39	39
Giá trị tối đa cho phép cho mô-men xoắn tải trung bình	kgfm	2.6	2.7	4	4
Vòng quay tối đa cho phép	Nm	70	87	108	86
Vòng quay tối đa cho phép	kgfm	7.1	8.9	11	8.8
Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ)	r/min	7300
Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ)	r/min	3500
Phản ứng dữ dội	Arc Sec	≤20
Trọng lượng	kg	0.67
Tuổi thọ thiết kế	Giờ	10000	15000	15000	15000

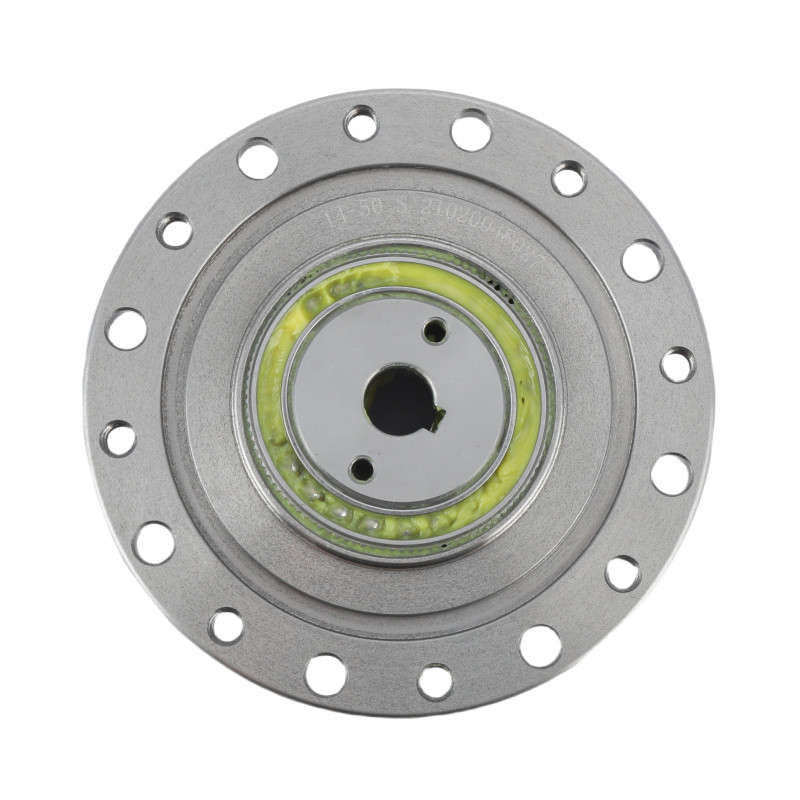

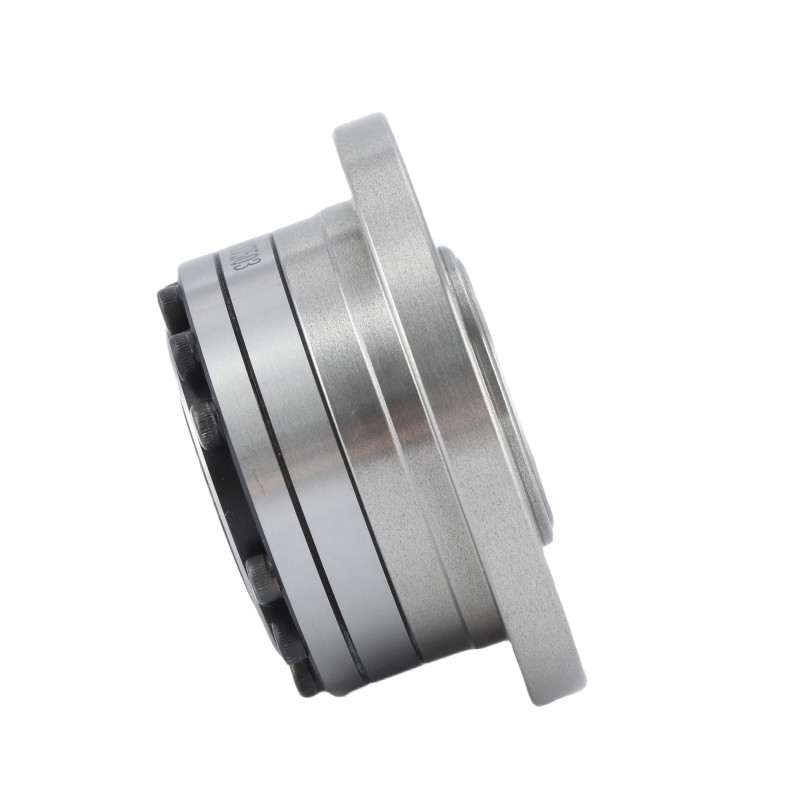

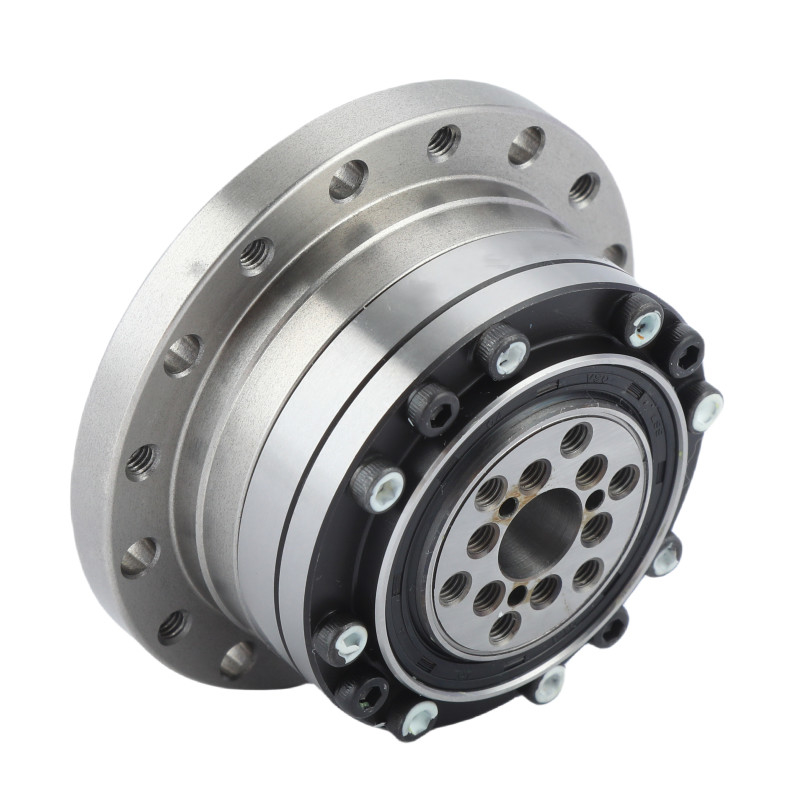

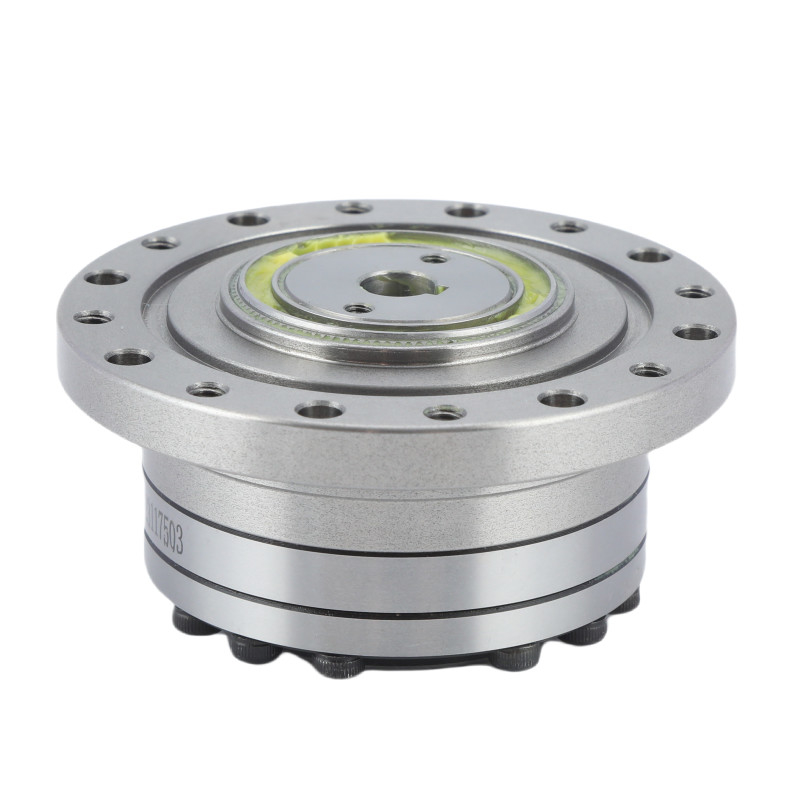

Robot Động lực hài hòa Máy gia công giảm động cơ vòng tròn 1

Hình ảnh chi tiết

Các thuộc tính chính của LSS - Series I Model 17 Harmonic Gear Units
Sản phẩm	Mô hình 17 giảm sóng căng
Vật liệu	Thép, nhôm, polyurethane, vòng bi và niêm phong, chất bôi trơn
Tỷ lệ giảm	50:1, 80:1, 100:1, 120:1
Phản ứng dữ dội	Ít hơn 20 arc sec
Tốc độ đầu vào trung bình	3500 vòng/phút
Tốc độ đầu vào tối đa	7300 vòng/phút
Sự sống được thiết kế	15000 giờ
Mô hình	17
Trọng lượng	0.67 kg
Bảo hành	1 năm

Ứng dụng


Robot công nghiệp	Thiết bị y tế	Hệ thống sản xuất	Hệ thống bán dẫn
