Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
LSS-14-XX-UI

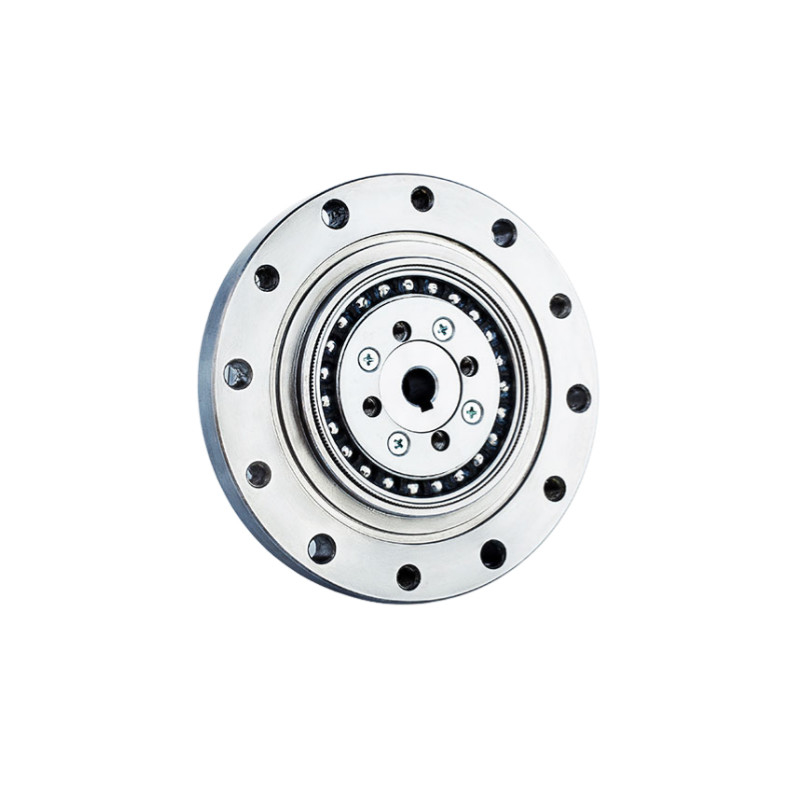

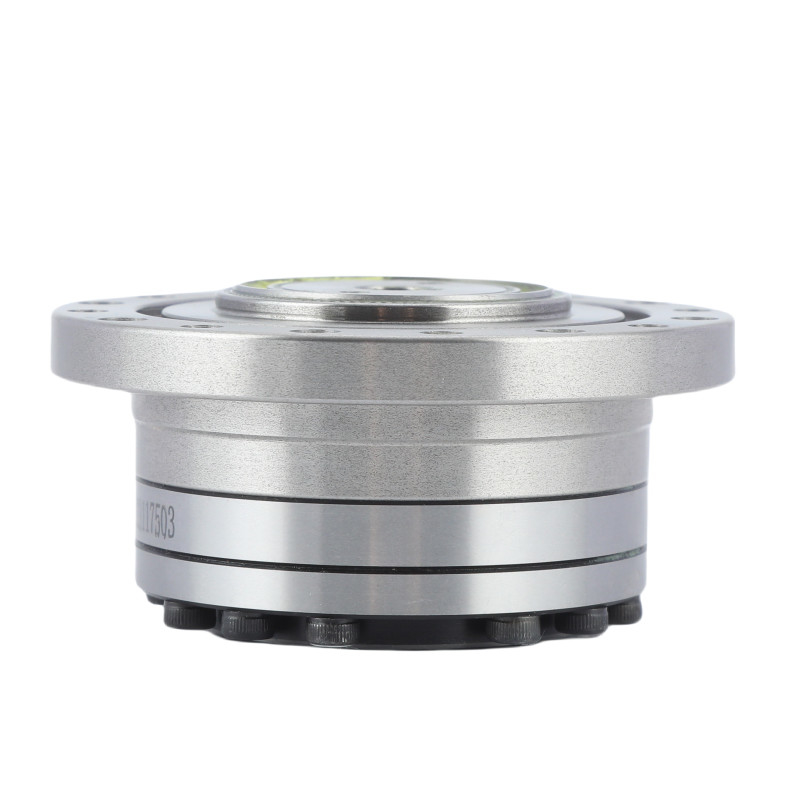

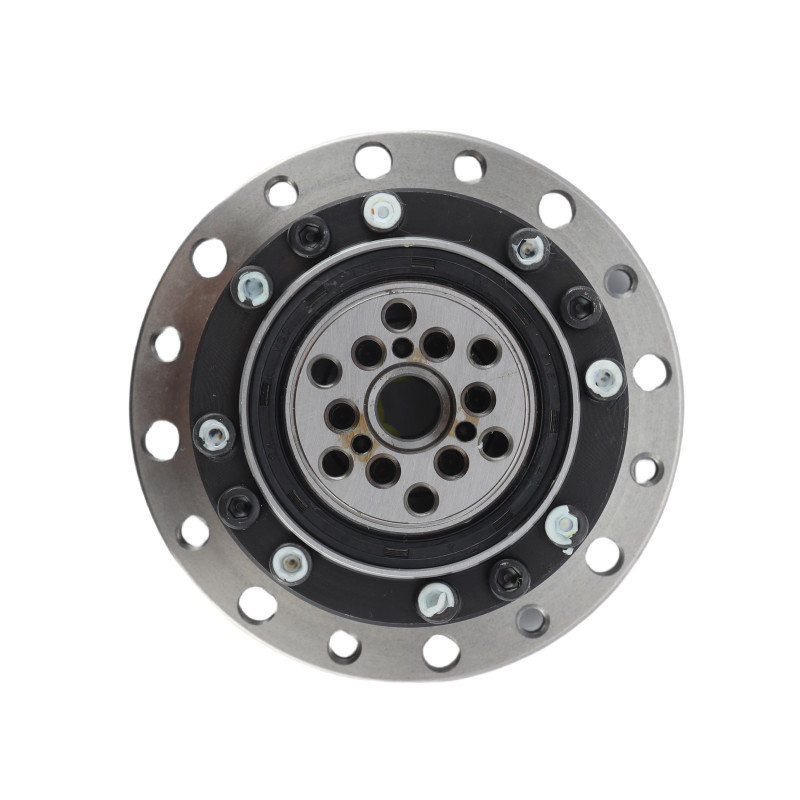

8500r/min Zero Backlash Reducer Động sóng căng
|
Máy tạo sónglà một cam hình elip, thường được trang bị vòng bi quả, được đặt bên trong flexspline. Khi quay, nó làm cho flexspline biến dạng thành hình elip. |
|
Flexsplinelà một thành phần hình trụ có tường mỏng, linh hoạt với răng bên ngoài. Nó phù hợp bên trong vòng tròn và biến dạng thành hình elip do máy tạo sóng.Flexspline có ít răng hơn spline tròn. |
|
|
Spline hình trònĐây là một vòng tròn cứng với răng bên trong mà lưới với răng bên ngoài của flexspline. |
Bảng tham số
| Mô hình | 14 | |||||
| Tỷ lệ giảm | 50 | 80 | 100 | 120 | ||
| Mô-men xoắn định số ở 2000r/min đầu vào | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| kgfm | 0.55 | 0.8 | 0.8 | 0.8 | ||
| Động lực tối đa cho phép khi khởi động và dừng | Nm | 18 | 23 | 28 | 28 | |
| kgfm | 1.8 | 2.4 | 2.9 | 2.9 | ||
| Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Nm | 6.9 | 11 | 11 | 11 | |
| kgfm | 0.7 | 1.1 | 1.1 | 1.1 | ||
| Vòng quay tối đa cho phép | Nm | 35 | 47 | 54 | 54 | |
| kgfm | 3.6 | 4.8 | 5.5 | 5.5 | ||
|
Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ) |
r/min | 8500 | ||||
|
Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ) |
r/min | 3500 | ||||
| Phản ứng dữ dội | Arc Sec | ≤20 | ||||
| Trọng lượng | kg | 0.51 | ||||
| Tuổi thọ thiết kế | Giờ | 10000 | 15000 | 15000 | 15000 | |
| Các đặc điểm chính của LSS - Series I Model 14 Harmonic Gear Units | |||
| Sản phẩm | Các đơn vị Gear hài hòa | ||
|
Vật liệu
|
Thép, nhôm, polyurethane, vòng bi và niêm phong, dầu bôi trơn | ||
|
Tỷ lệ giảm
|
50:1, 80:1, 100:1, 120:1 | ||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | ||
|
Tốc độ đầu vào trung bình
|
3500 vòng/phút | ||
|
Tốc độ đầu vào tối đa
|
8500 vòng/phút | ||
|
Sự sống được thiết kế
|
15000 giờ | ||
|
Mô hình
|
14 | ||
|
Trọng lượng
|
0.51 kg | ||
| Bảo hành | 1 năm | ||
Ứng dụng
|
|
|
| Máy CNC | Hệ thống bán dẫn | Robot công nghiệp |
