Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:

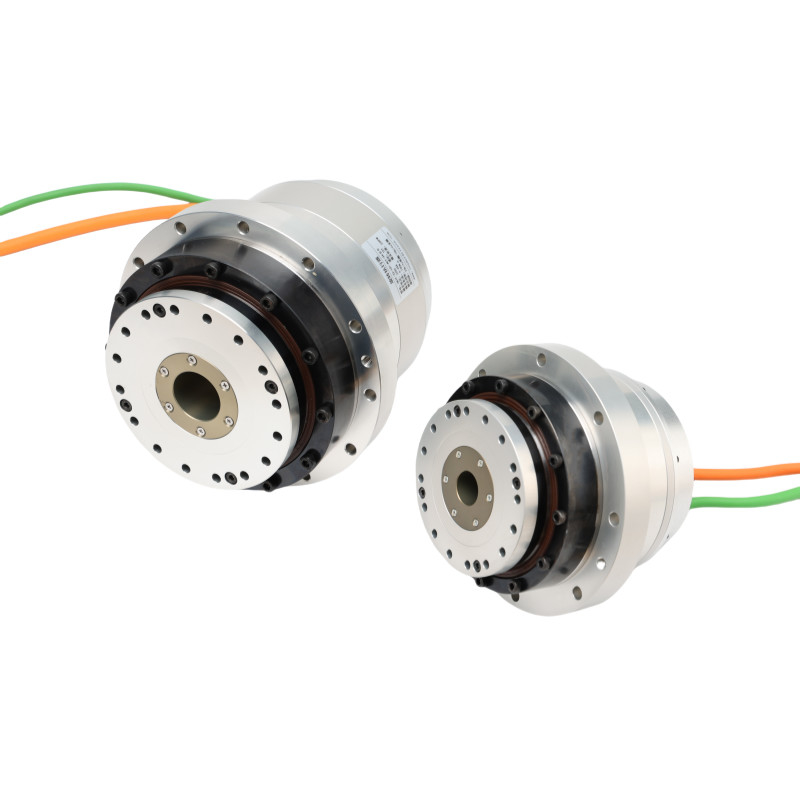

Thiết bị truyền động quay mặt bích dòng HATF đầu ra bên
Băng hình
Đặc điểm của sản phẩm
Không phản ứng
Gần như không phản ứng ngược do các đặc điểm tuyệt vời của bộ giảm âm thanh và độ cứng của động cơ.
Tiếng ồn thấp
Mỗi động cơ được thử nghiệm riêng biệt trước khi vận chuyển để đảm bảo hoạt động rung động thấp và tiếng ồn thấp của đơn vị hài hòa tích hợp.
Không cần bảo trì
Không yêu cầu bảo trì thường xuyên và không cần thay dầu bôi trơn trong khi sử dụng.
Chân rỗng
Đường đi bên trong cho phép định tuyến thuận tiện của cáp, ống dẫn không khí, v.v.
Dễ sử dụng
Dễ cài đặt, tương thích với các trình điều khiển tiêu chuẩn trên thị trường, và sẵn sàng để sử dụng ra khỏi hộp.
Bảng tham số của HATF
| Dòng HATF | 14 | ||||
| Tỷ lệ giảm | 51 | 81 | 101 | ||
| 220VAC | Vòng xoắn đỉnh | Số m | 23 | 29 | 34 |
| Mô-men định số | Số m | 8.6 | 13.5 | 13.5 | |
| Tốc độ tối đa | rpm | 118 | 74 | 59 | |
| Tốc độ định số | rpm | 59 | 37 | 30 | |
| Dòng điện tối đa | Vũ khí | 2.09 | 1.66 | 1.56 | |
| Lượng điện | Vũ khí | 0.78 | 0.77 | 0.62 | |
| Hằng số mô-men xoắn | N m/Arms | 11.02 | 17.5 | 21.82 | |
| Kháng pha | Ohm ((20°C) | 7.5 | |||
| Khả năng dẫn pha | mH | 11.5 | |||
| EMF phía sau | Vrms/krpm | 25 | |||
| 48VDC | Vòng xoắn đỉnh | Số m | 23 | 29 | 34 |
| Mô-men định số | Số m | 8.6 | 13.5 | 13.5 | |
| Tốc độ tối đa | rpm | 98 | 62 | 50 | |
| Tốc độ định số | rpm | 59 | 37 | 30 | |
| Dòng điện tối đa | Vũ khí | 5.12 | 4.07 | 3.83 | |
| Lượng điện | Vũ khí | 1.92 | 1.89 | 1.52 | |
| Hằng số mô-men xoắn | N m/Arms | 4.49 | 7.13 | 8.89 | |
| Kháng pha | Ohm ((20°C) | 0.85 | |||
| Khả năng dẫn pha | mH | 1 | |||
| EMF phía sau | Vrms/krpm | 6.5 | |||
| Bộ mã hóa tuyệt đối | Loại mã hóa | Bộ mã hóa tuyệt đối | |||
| Độ phân giải (một vòng quay động cơ) | một chút | 23,24 bit | |||
| Máy tính nhiều vòng quay | một chút | 16 | |||
| Độ chính xác vị trí một chiều | Arc sec | ≤ 90 | ≤ 80 | ≤ 70 | |
| Khả năng lặp lại độ chính xác vị trí | Arc sec | ≤15 | ≤10 | ≤10 | |
| Độ cứng lật | x104 N·m /rad | 8 | |||
| Độ cứng xoắn | x104 N·m /rad | 0.46 | 0.6 | ||
| Khoảnh khắc quán tính | Không phanh | kg*m2 | 3.6*10^-5 | ||
| Với phanh | kg*m2 | 3.7*10^-5 | |||
| Vật thể | Không phanh | Kg | 1.66 | ||
| Với phanh | Kg | 2 | |||
| Số cột động cơ | Cây cột | 16 | |||
| Điều kiện môi trường | Nhiệt độ hoạt động: 0~40°C Nhiệt độ lưu trữ: -20~60°C Độ ẩm hoạt động / Độ ẩm lưu trữ: 20 ~ 80% RH (không ngưng tụ) Chống rung: 24,5m/s2 (tần số: 10~400Hz) Không có bụi hoặc bột kim loại, khí ăn mòn, khí dễ cháy, sương mù dầu và sử dụng trong nhà khác, tránh ánh sáng mặt trời trực tiếp Dưới 1000m độ cao |
||||
| Khử nhiệt động cơ | Chống cách nhiệt: hơn 100MΩ ((DC500V) | ||||
| Năng lượng điện đệm: AC1500V/ 1 phút | |||||
| Lớp cách nhiệt: F | |||||
| Mức độ bảo vệ | Loại tự làm mát hoàn toàn kín (IP65) | ||||

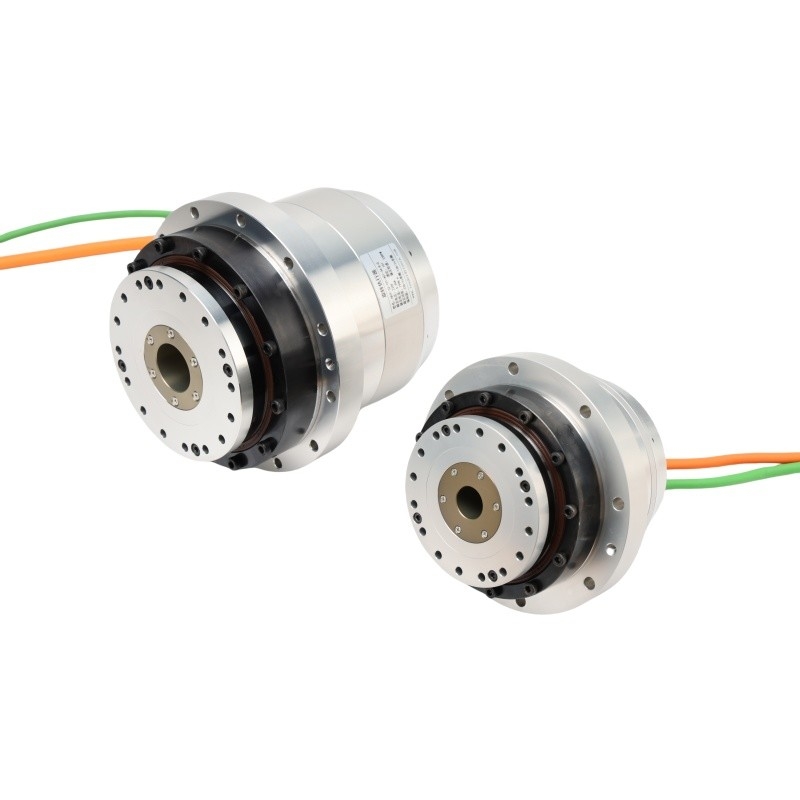

Hình ảnh chi tiết
Khu vực ứng dụng
|
|
|
| Robot công nghiệp | Thiết bị y tế | Robot giống người |
|
|
|
| Máy quang | Hàng không vũ trụ | Máy CNC |
