Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:

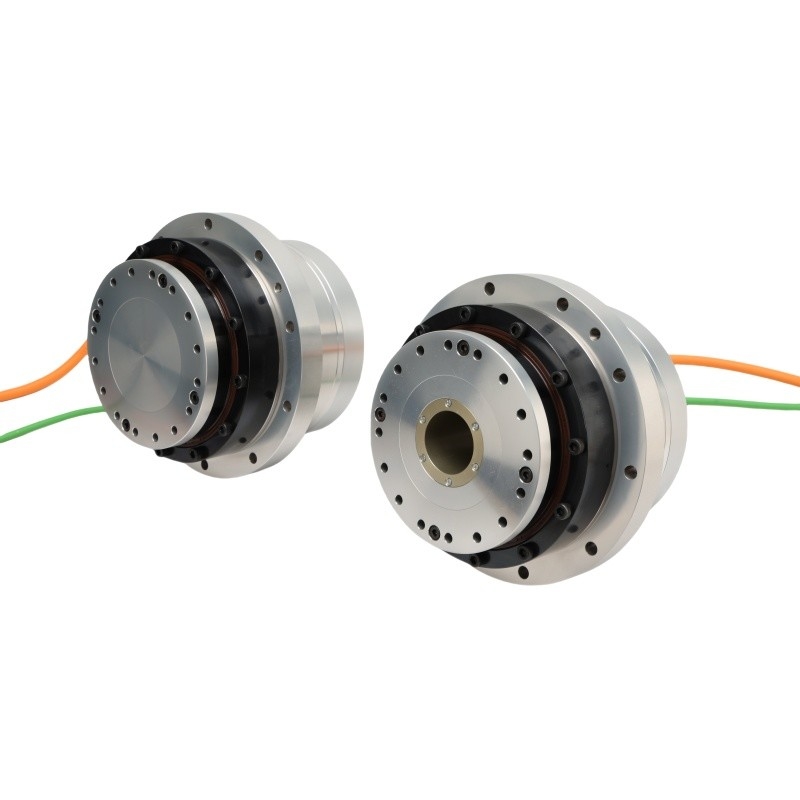

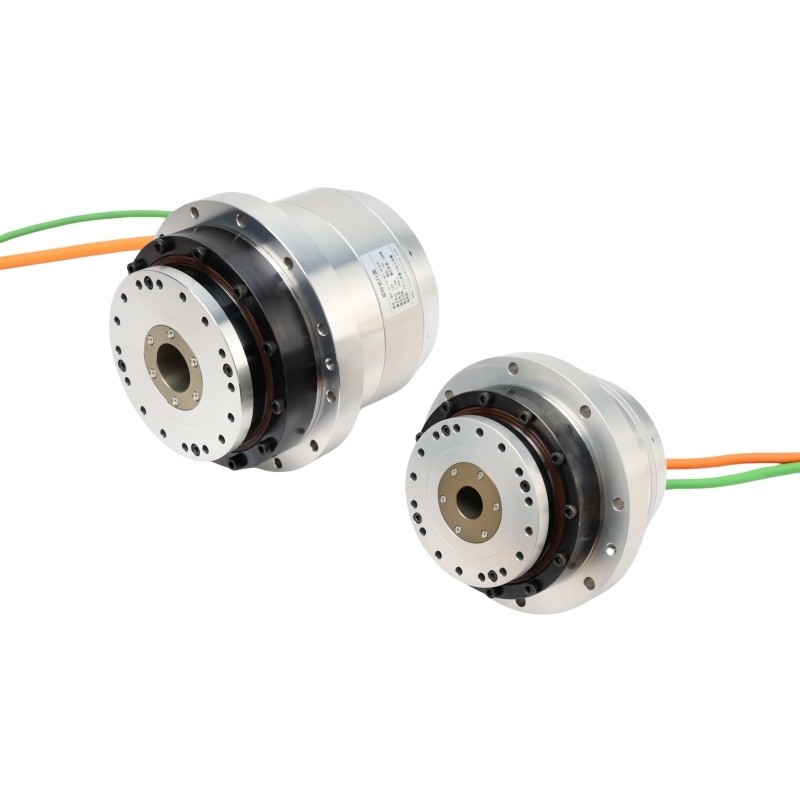

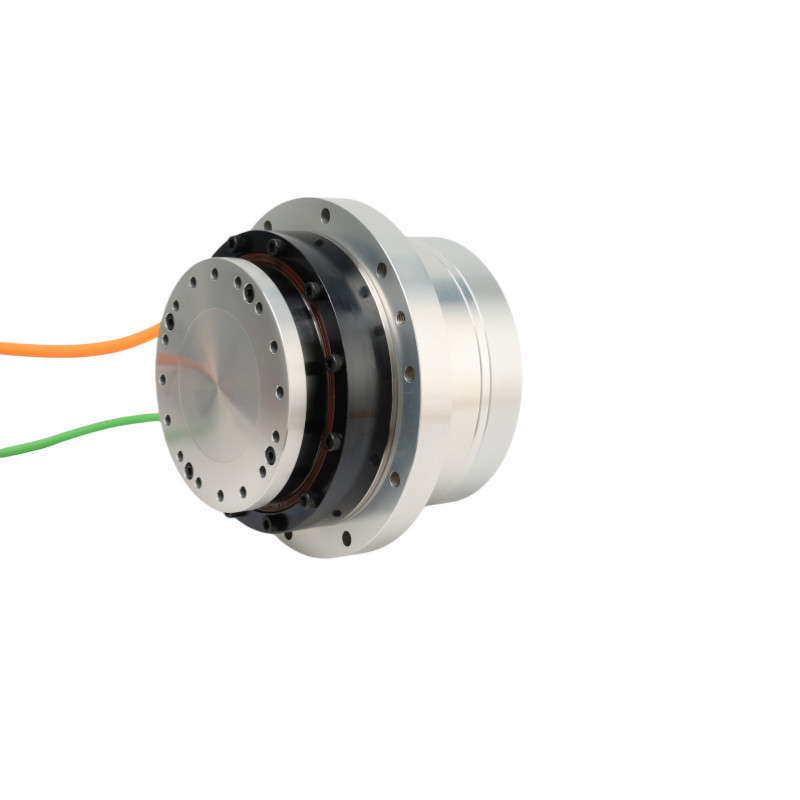

Cửa ra bên HASF Series Flanged Rotary Actuators
Băng hình
Đặc điểm của sản phẩm
Thiết kế tích hợp
Kết hợp một bộ giảm nhịp độ mô-men xoắn cao, một động cơ truyền động trực tiếp và một bộ mã hóa tuyệt đối đa vòng tùy chọn với trục rỗng cho các ứng dụng quang học.
Hiệu suất cao
Tính năng cứng độ nghiêng cao, mô-men xoắn cao, không nhạy cảm với thay đổi quán tính tải trong khi vận hành, hiệu suất không có lướt lướt ở tốc độ thấp và hoạt động trơn tru.
Tuổi thọ dài
Duy trì độ chính xác trong một tuổi thọ dài với sự suy thoái tối thiểu.
Không phản ứng
Gần như không phản ứng ngược do các đặc điểm tuyệt vời của bộ giảm âm thanh và độ cứng của động cơ.
Bảng thông số của HASF
| Dòng HASF | 14 | ||||
| Tỷ lệ giảm | 51 | 81 | 101 | ||
| 220VAC | Vòng xoắn đỉnh | Số m | 23 | 29 | 34 |
| Mô-men định số | Số m | 8.6 | 13.5 | 13.5 | |
| Tốc độ tối đa | rpm | 118 | 74 | 59 | |
| Tốc độ định số | rpm | 59 | 37 | 30 | |
| Dòng điện tối đa | Vũ khí | 2.09 | 1.66 | 1.56 | |
| Lượng điện | Vũ khí | 0.78 | 0.77 | 0.62 | |
| Hằng số mô-men xoắn | N m/Arms | 11.02 | 17.5 | 21.82 | |
| Kháng pha | Ohm ((20°C) | 7.5 | |||
| Khả năng dẫn pha | mH | 11.5 | |||
| EMF phía sau | Vrms/krpm | 25 | |||
| 48VDC | Vòng xoắn đỉnh | Số m | 23 | 29 | 34 |
| Mô-men định số | Số m | 8.6 | 13.5 | 13.5 | |
| Tốc độ tối đa | rpm | 98 | 62 | 50 | |
| Tốc độ định số | rpm | 59 | 37 | 30 | |
| Dòng điện tối đa | Vũ khí | 5.12 | 4.07 | 3.83 | |
| Lượng điện | Vũ khí | 1.92 | 1.89 | 1.52 | |
| Hằng số mô-men xoắn | N m/Arms | 4.49 | 7.13 | 8.89 | |
| Kháng pha | Ohm ((20°C) | 0.85 | |||
| Khả năng dẫn pha | mH | 1 | |||
| EMF phía sau | Vrms/krpm | 6.5 | |||
| Bộ mã hóa tuyệt đối | Loại mã hóa | Bộ mã hóa tuyệt đối | |||
| Độ phân giải (một vòng quay động cơ) | một chút | 23,24 bit | |||
| Máy tính nhiều vòng quay | một chút | 16 | |||
| Độ chính xác vị trí một chiều | Arc sec | ≤ 90 | ≤ 80 | ≤ 70 | |
| Khả năng lặp lại độ chính xác vị trí | Arc sec | ≤15 | ≤10 | ≤10 | |
| Độ cứng lật | x104 N·m /rad | 8 | |||
| Độ cứng xoắn | x104 N·m /rad | 0.46 | 0.6 | ||
| Khoảnh khắc quán tính | Không phanh | kg*m2 | 3.6*10^-5 | ||
| Với phanh | kg*m2 | 3.7*10^-5 | |||
| Vật thể | Không phanh | Kg | 1.66 | ||
| Với phanh | Kg | 2 | |||
| Số cột động cơ | Cây cột | 16 | |||
| Điều kiện môi trường | Nhiệt độ hoạt động: 0~40°C Nhiệt độ lưu trữ: -20~60°C Độ ẩm hoạt động / Độ ẩm lưu trữ: 20 ~ 80% RH (không ngưng tụ) Chống rung: 24,5m/s2 (tần số: 10~400Hz) Không có bụi hoặc bột kim loại, khí ăn mòn, khí dễ cháy, sương mù dầu và sử dụng trong nhà khác, tránh ánh sáng mặt trời trực tiếp Dưới 1000m độ cao |
||||
| Khử nhiệt động cơ | Chống cách nhiệt: hơn 100MΩ ((DC500V) | ||||
| Năng lượng điện đệm: AC1500V/ 1 phút | |||||
| Lớp cách nhiệt: F | |||||
| Mức độ bảo vệ | Loại tự làm mát hoàn toàn kín (IP65) | ||||
