Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
LSN-40-XX-UI

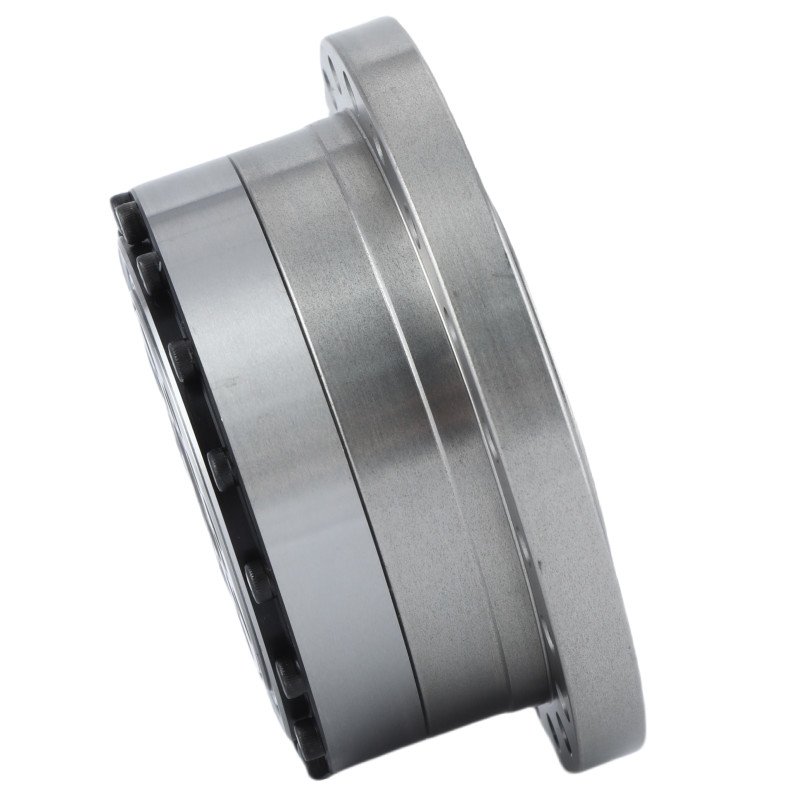

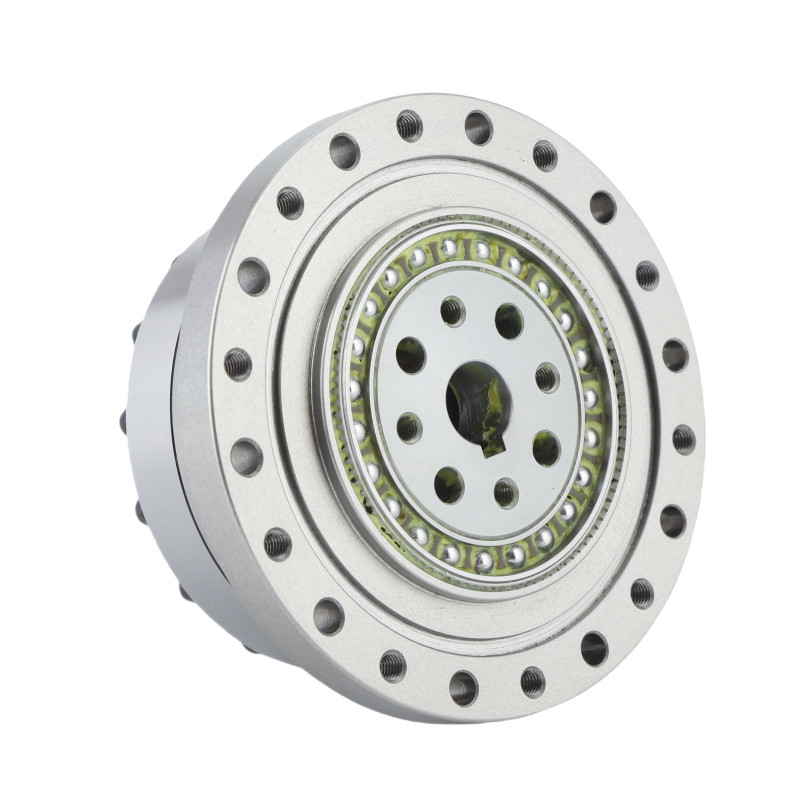

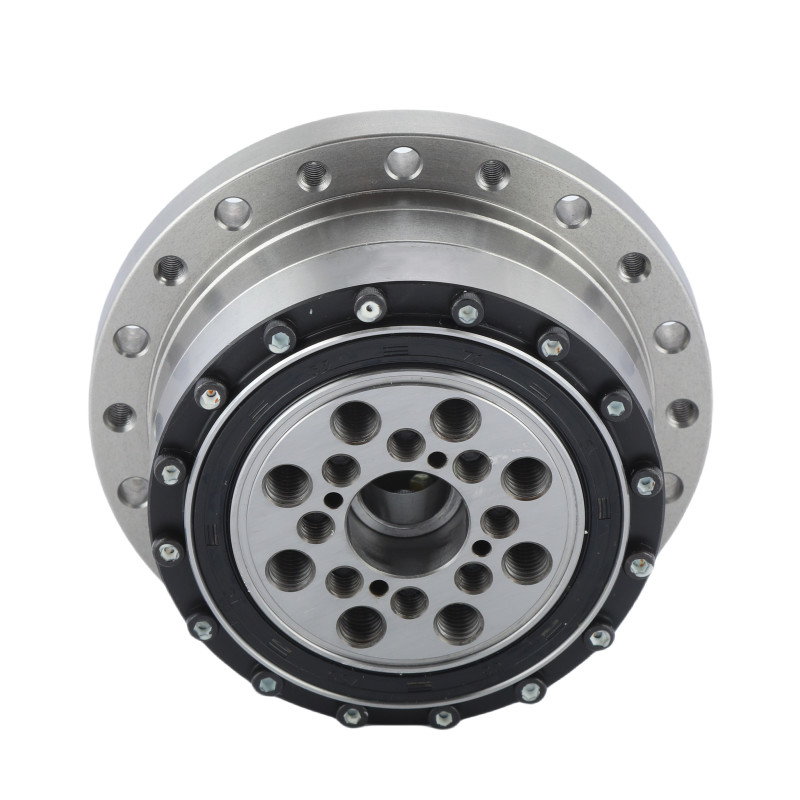

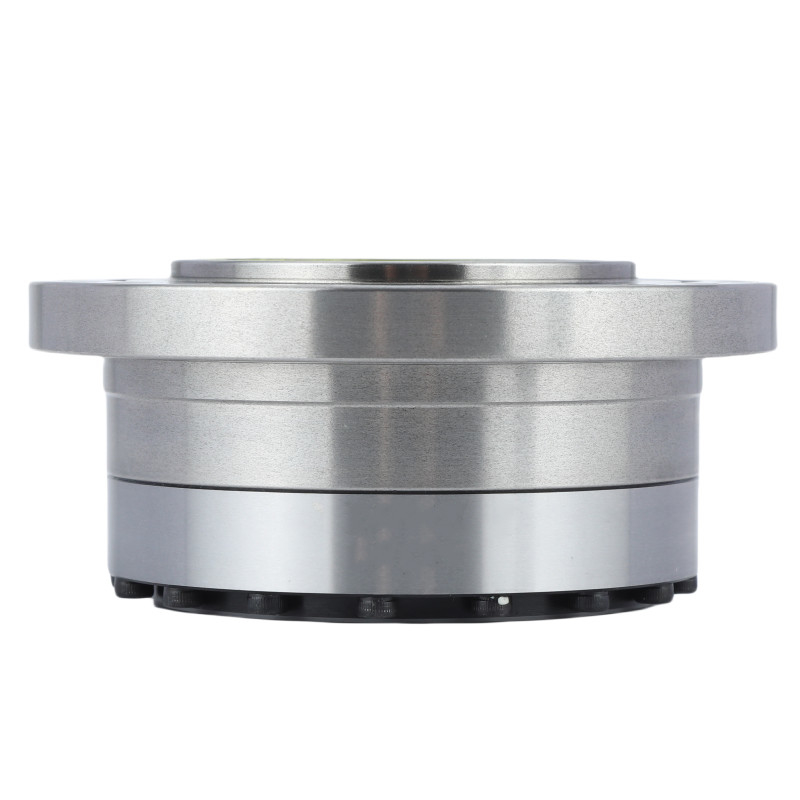

Máy giảm sóng căng hiệu suất cao Model 40
Các đặc điểm chính
• 3,64kg
• Hậu quả phản ứng ít hơn 20 Arc Sec
• Tốc độ đầu vào trung bình: 3000 r/min
• Tốc độ đầu vào tối đa: 4000 r/min
• Thiết kế nhỏ gọn và nhẹ
• Tỷ lệ giảm: 50:1, 80:1, 100:1, 120:1
Thông số kỹ thuật
Bảng tham số định số của loạt LSN-40-XX-U-I
|
Mô hình
|
Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa cho phép | Tốc độ quay đầu vào trung bình cho phép | Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế | ||||
| Mỡ | Mỡ | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Giờ | ||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤20 | LSN-I3.64 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||
| Các đặc điểm chính của LSN-40-XX-U-I Reducer sóng căng | |||
| Sản phẩm | Mô hình 40 giảm sóng căng | ||
|
Vật liệu
|
Thép, nhôm, polyurethane, vòng bi và niêm phong, dầu bôi trơn | ||
|
Tỷ lệ giảm
|
501:1 đến 120:1 | ||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | ||
|
Tốc độ đầu vào trung bình
|
3000 r/min | ||
|
Tốc độ đầu vào tối đa
|
4000 r/min | ||
|
Sự sống được thiết kế
|
15000 giờ | ||
|
Mô hình
|
40 | ||
|
Trọng lượng
|
3.64 kg | ||
| Bảo hành | 1 năm | ||
| Ứng dụng | Robot, Hàng không vũ trụ, Tự động hóa công nghiệp | ||
Ứng dụng
|
|
|
| Máy bán dẫn | Robot công nghiệp | Thiết bị y tế |
| |
|
|
| Máy robot Huamnoid | Hàng không vũ trụ | Máy CNC |
