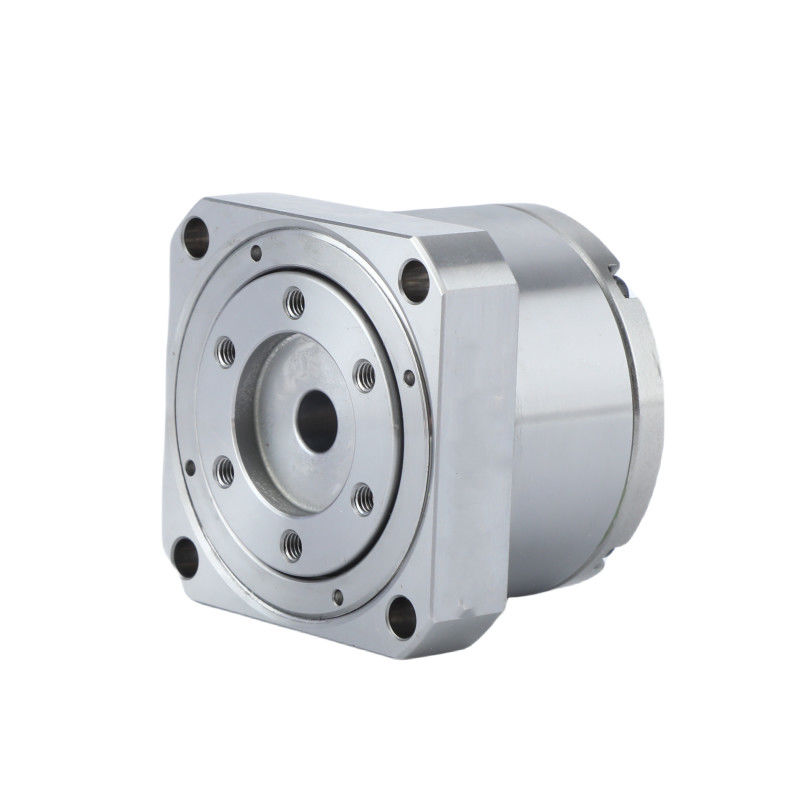

Hỗn dụng giảm tốc động cơ hài hòa nhẹ cho robot công nghiệp

Hộp chuyển số dẫn động hài hòa nhẹ

Hộp chuyển số động hài hòa công nghiệp

Máy giảm tốc độ công nghiệp

Nguồn gốc:

Jiangsu, Trung Quốc

Hàng hiệu:

Giant Precision

Chứng nhận:

ISO9001

Số mô hình:

LSN-11-XX-UI

Liên hệ với chúng tôi

Yêu cầu Đặt giá

Hỗn dụng giảm tốc động cơ hài hòa nhẹ cho robot công nghiệp

Chi tiết sản phẩm

Sản phẩm:

LSN-I Model 11 Động cơ hài hòa trọng lượng nhẹ

Vật liệu:

Thép, nhôm, polyurethane, vòng bi và niêm phong, chất bôi trơn

Tỉ lệ giảm:

50, 80, 100

Phản ứng dữ dội:

30 giây cung

Tốc độ đầu vào trung bình:

3500 vòng/phút

cuộc sống thiết kế:

10000 giờ

Mô hình:

số 8

Trọng lượng:

0,17kg

Bảo hành:

1 năm

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

1 bộ

Giá bán

To Be Negotiated

chi tiết đóng gói

Hộp hộp

Thời gian giao hàng

3-4 tuần

Điều khoản thanh toán

T/T

Khả năng cung cấp

20000 bộ mỗi tháng

Sản phẩm liên quan

Trọng lượng nhẹ 2.47kg Mô hình 32 Đảm giảm sóng căng thấp phản ứng ngược Đơn vị bánh răng hài hòa

Nhận được giá tốt nhất

Phản ứng phản ứng thấp và hiệu quả cao Mô hình 25 Bộ giảm sóng căng Ultralight Harmonic Gear Units

Nhận được giá tốt nhất

Tỷ lệ giảm cao LSN Series Model 20 Reducer sóng căng 0,73kg Đơn vị bánh răng nhẹ

Nhận được giá tốt nhất

Thiết kế nhỏ gọn và nhẹ LSN Series Tăng sóng giảm căng mô hình 14 Đơn vị bánh răng

Nhận được giá tốt nhất

Liên hệ với chúng tôi

Liên hệ ngay bây giờ

Mô tả sản phẩm

Ứng dụng dẫn bộ hài hòa trọng lượng nhẹ

Name: Hỗn dụng giảm tốc động cơ hài hòa nhẹ cho robot công nghiệp
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-11-XX-UI
Availability: InStock

Giant Precision's harmonic drive là zero to low backlash by design.Nó cung cấp mức độ chính xác truyền tải cao nhất và có thể hỗ trợ giảm tỷ lệ cao trong một giai đoạn duy nhất với sự quán tính tối thiểuThiết kế chính xác cao, mô-men xoắn đặc làm cho động cơ hài hòa là giải pháp lý tưởng cho các ứng dụng điều khiển chuyển động chính xác.

Dòng Giant Precision Harmonic Drive của chúng tôi bao gồm một loạt các tùy chọn chuyển động sóng căng.

Các đặc điểm chính của động lực hài hòa

0.17kg
Khả năng mô-men xoắn cao
Khả năng tải cao
Tỷ lệ giảm: 50:1, 80:1 và 100:1
Bảo hành 1 năm

Thông số kỹ thuật của Harmonic Drive

Hỗn dụng giảm tốc động cơ hài hòa nhẹ cho robot công nghiệp 2

Bảng tham số định số

Mô hình	Tỷ lệ giảm	Mô-men xoắn định số ở 2000r/min đầu vào		Động lực tối đa cho phép khi khởi động và dừng		Giá trị tối đa cho phép cho mô-men xoắn tải trung bình		Vòng quay tối đa cho phép		Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ)	Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ)	Phản ứng dữ dội	Trọng lượng	Tuổi thọ thiết kế
		Mô-men xoắn định số ở 2000r/min đầu vào		Động lực tối đa cho phép khi khởi động và dừng		Giá trị tối đa cho phép cho mô-men xoắn tải trung bình		Vòng quay tối đa cho phép		Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ)	Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ)	Phản ứng dữ dội	Trọng lượng	Tuổi thọ thiết kế
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Giờ
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17.0	1.73	8500	3500	≤30	0.17	10000
	80	4.5	0.46	9.9	1.01	8.0	0.82	22.5	2.3					10000
	100	5.0	0.51	11	1.12	8.9	0.91	25.0	2.55					10000

Các đặc điểm chính của LSN-11-XX-U-I Ultralight Strain Wave Reducer
Sản phẩm	Mức trọng lượng nhẹ Mô hình 11 Harmonic Drive
Vật liệu	Thép, nhôm, polyurethane, vòng bi và niêm phong, dầu bôi trơn
Tỷ lệ giảm	50, 80, 100
Phản ứng dữ dội	Ít hơn 30 arc sec
Tốc độ đầu vào trung bình	3500 vòng/phút
Tốc độ đầu vào tối đa	8500 vòng/phút
Sự sống được thiết kế	10000 giờ
Mô hình	8
Trọng lượng	0.17 kg
Bảo hành	1 năm
Thời gian dẫn đầu	2 4 tuần
Ứng dụng	Robot & Tự động hóa, Thiết bị bán dẫn, Hàng không vũ trụ

Hình ảnh chi tiết

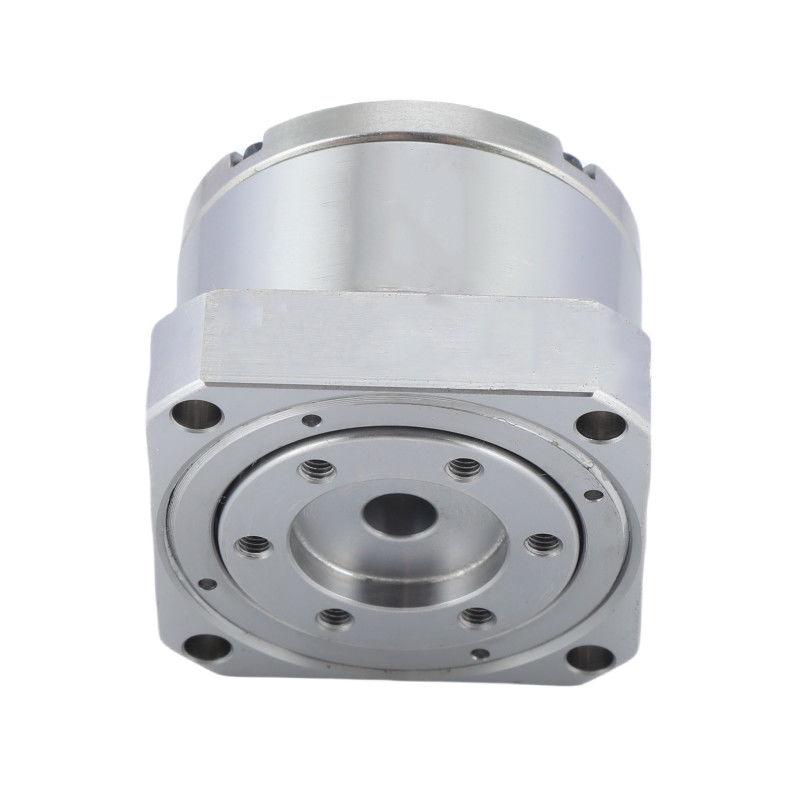

Hỗn dụng giảm tốc động cơ hài hòa nhẹ cho robot công nghiệp 3

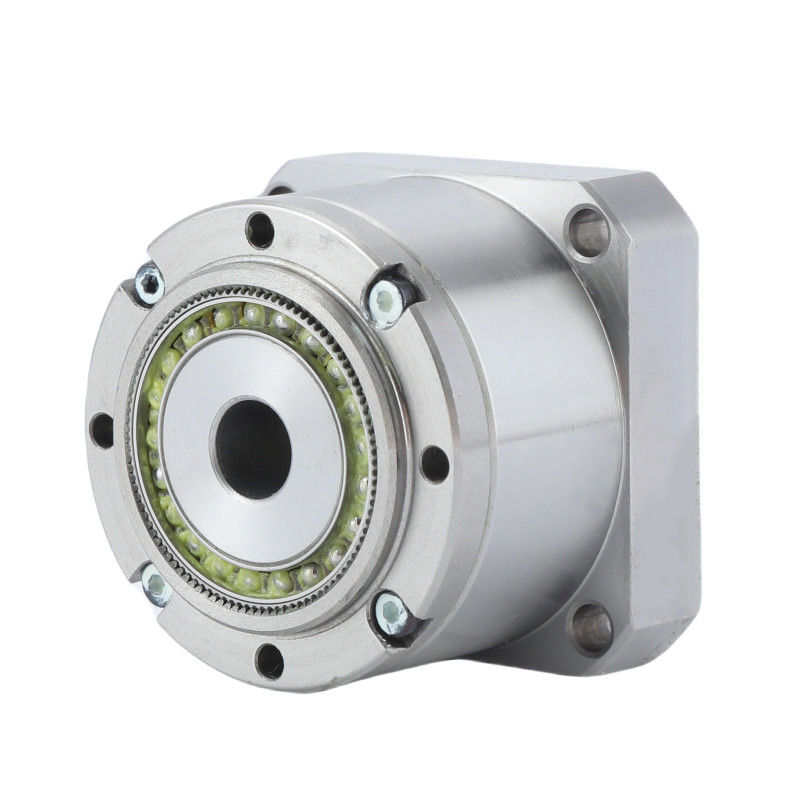

Hỗn dụng giảm tốc động cơ hài hòa nhẹ cho robot công nghiệp 4

Ứng dụng


Robot công nghiệp	Hàng không vũ trụ	Hệ thống sản xuất

PDF bản vẽ tải về

LSN-11-XX-U-I.pdf
