Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
LSN-8-XX-UI
Mô tả sản phẩm

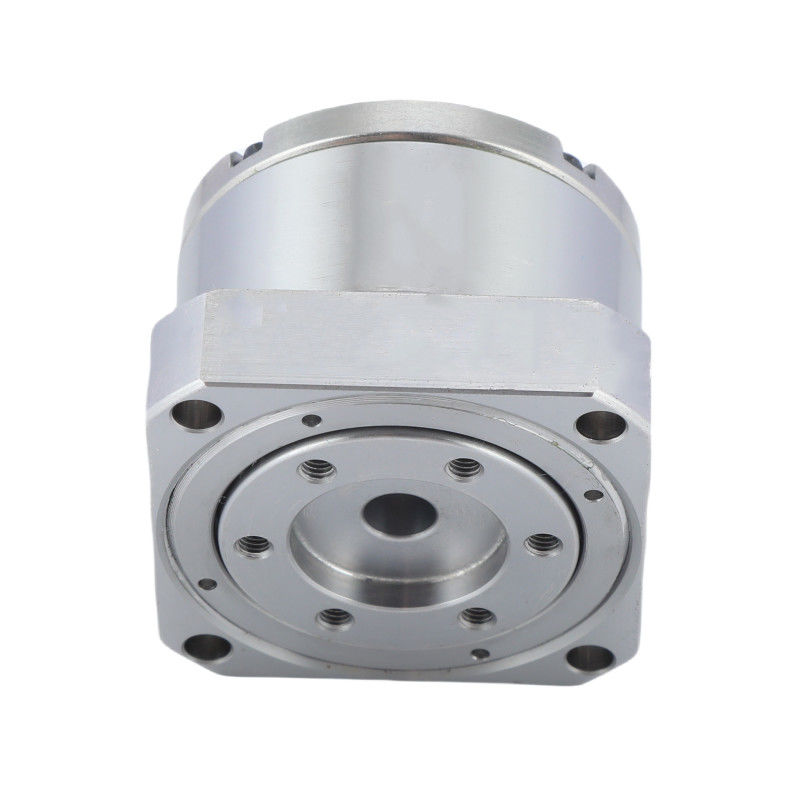

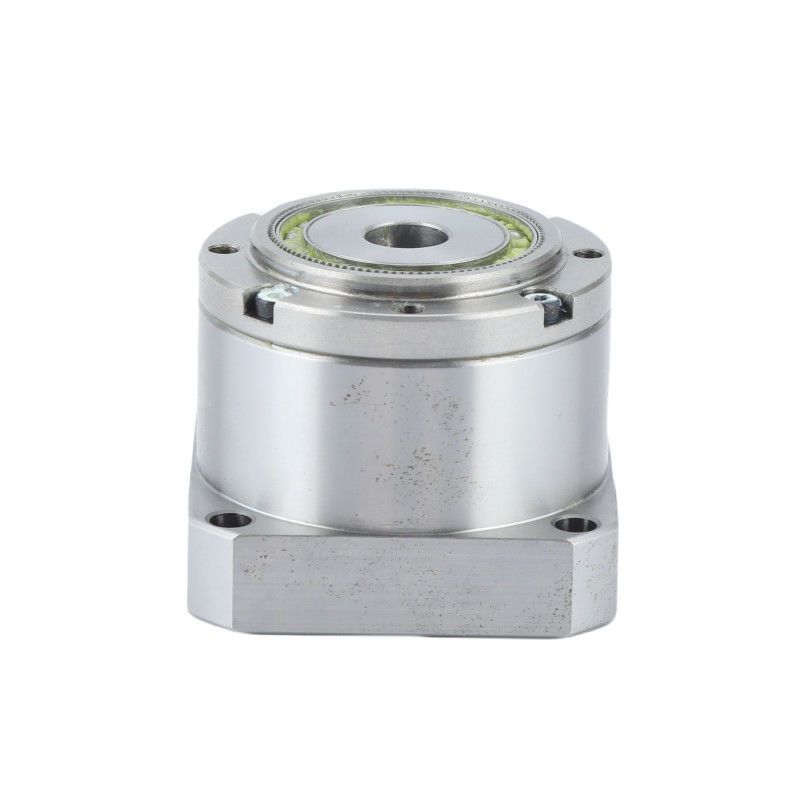

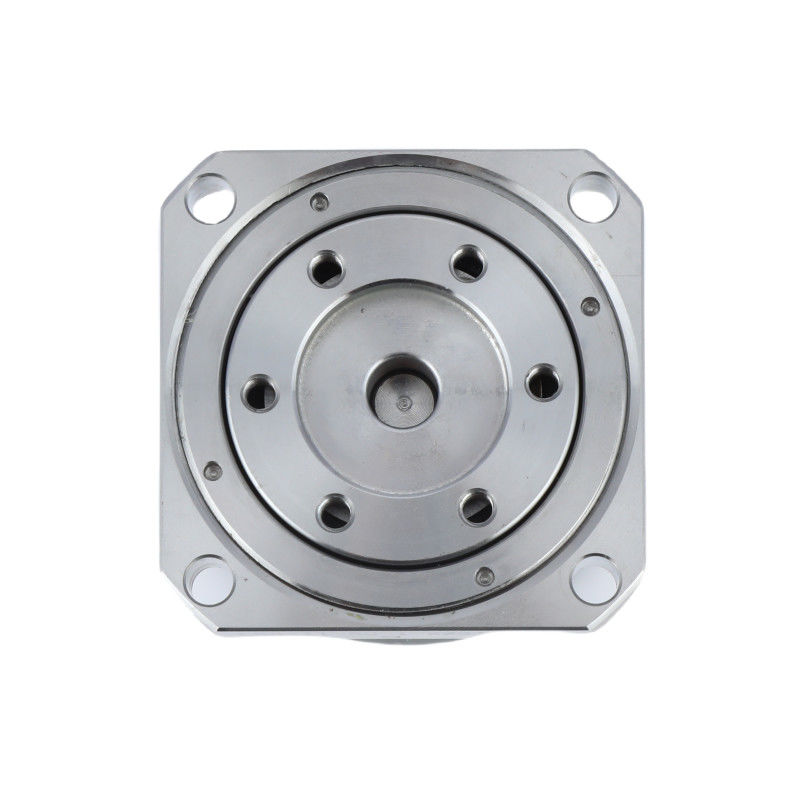

Các động cơ hài hòa mô hình 8 của loạt LSN được gọi là bộ giảm sóng căng siêu nhẹ.
So sánh với các sản phẩm tiêu chuẩn mà với hiệu suất tương tự, LSN - 8 - XX - U - I đơn vị bánh răng chỉ là 0.08kg vì chúng tôi đã nâng cấp vật liệu của vòng tròn từ thép sang hợp kim nhôm.
Các đặc điểm chính
• nhẹ hơn 30%
• Khả năng mô-men xoắn cao
• Khả năng tải trọng cao
• Tỷ lệ giảm: 50:1 và 100:1
Thông số kỹ thuật
Bảng thông số định số của loạt LSN-8-XX-U-I
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ) |
Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ) |
Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Giờ | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.08 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| Các đặc điểm chính củaMáy giảm sóng căng siêu nhẹ LSN-8-XX-U-I | |||
| Sản phẩm | LSN Series Lightweight Model 8 Harmonic Drive | ||
|
Vật liệu
|
Thép, nhôm, polyurethane, vòng bi và niêm phong, dầu bôi trơn | ||
|
Tỷ lệ giảm
|
50, 100 | ||
|
Phản ứng dữ dội
|
Ít hơn 40 arc sec | ||
|
Tốc độ đầu vào trung bình
|
3500 vòng/phút | ||
|
Tốc độ đầu vào tối đa
|
8500 vòng/phút | ||
|
Sự sống được thiết kế
|
10000 giờ | ||
|
Mô hình
|
8 | ||
|
Trọng lượng
|
00,08 kg | ||
| Bảo hành | 1 năm | ||
| Ứng dụng | Robot & Tự động hóa, Thiết bị bán dẫn | ||
Ứng dụng
Động cơ hài hòa, hoặc động cơ bánh răng hài hòa, là các cơ chế bánh răng chuyên biệt được biết đến với độ chính xác và thiết kế nhỏ gọn của chúng.Họ tìm thấy ứng dụng trong nhiều lĩnh vực khác nhau do các đặc tính độc đáo của họ.
| Robot học | Các động cơ hài hòa được sử dụng rộng rãi trong robot do tỷ lệ mô-men xoắn cao và độ chính xác. Chúng giúp đạt được điều khiển và định vị chính xác trong cánh tay và chân robot. | |
| Hàng không vũ trụ | Trong kỹ thuật hàng không vũ trụ, động cơ hài hòa được sử dụng trong các hệ thống vệ tinh và tàu vũ trụ do độ tin cậy và nhỏ gọn của chúng.Chúng rất cần thiết trong các cơ chế đòi hỏi độ chính xác cao và phản ứng phản ứng tối thiểu, chẳng hạn như ăng-ten vệ tinh và xe hạ cánh. | |
| Thiết bị y tế | Các ổ đĩa hài hòa được sử dụng trong các thiết bị y tế khác nhau, bao gồm cả robot phẫu thuật và thiết bị chẩn đoán.Độ chính xác và chuyển động trơn tru của chúng rất quan trọng cho các hoạt động tinh tế và chẩn đoán chính xác. | |
