Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:

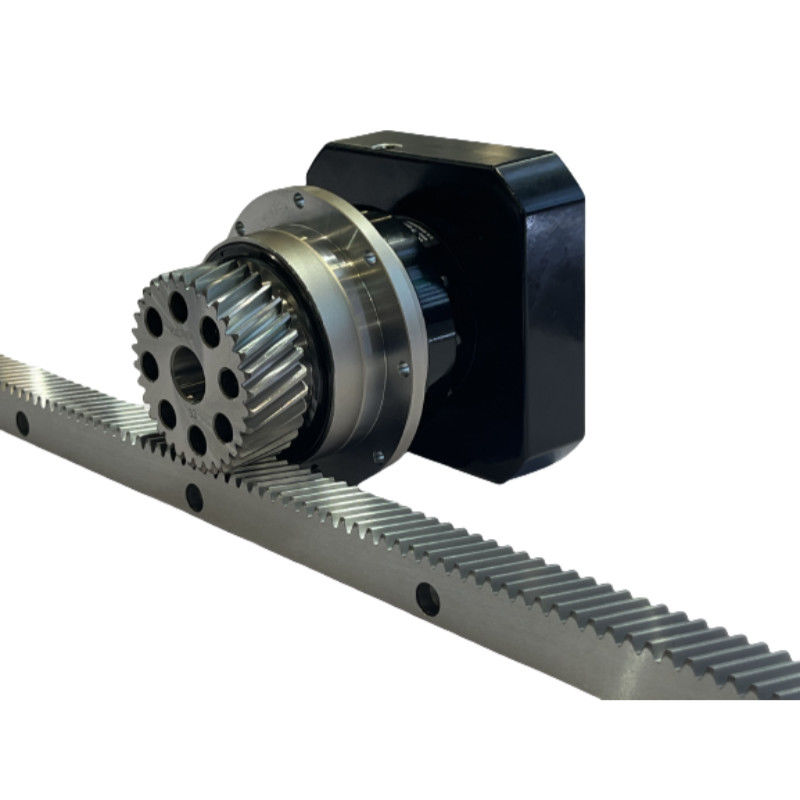

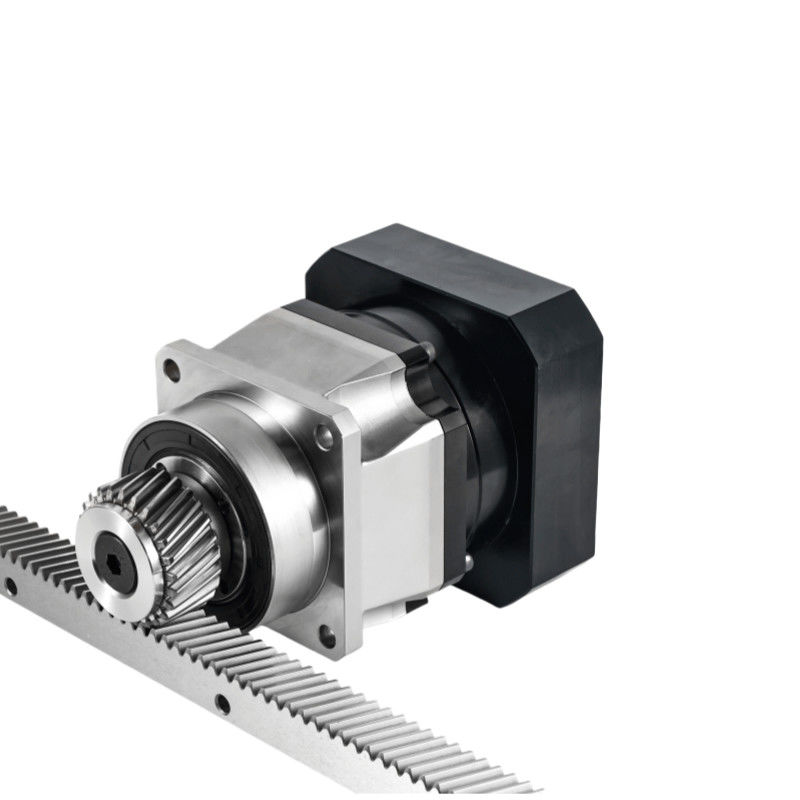

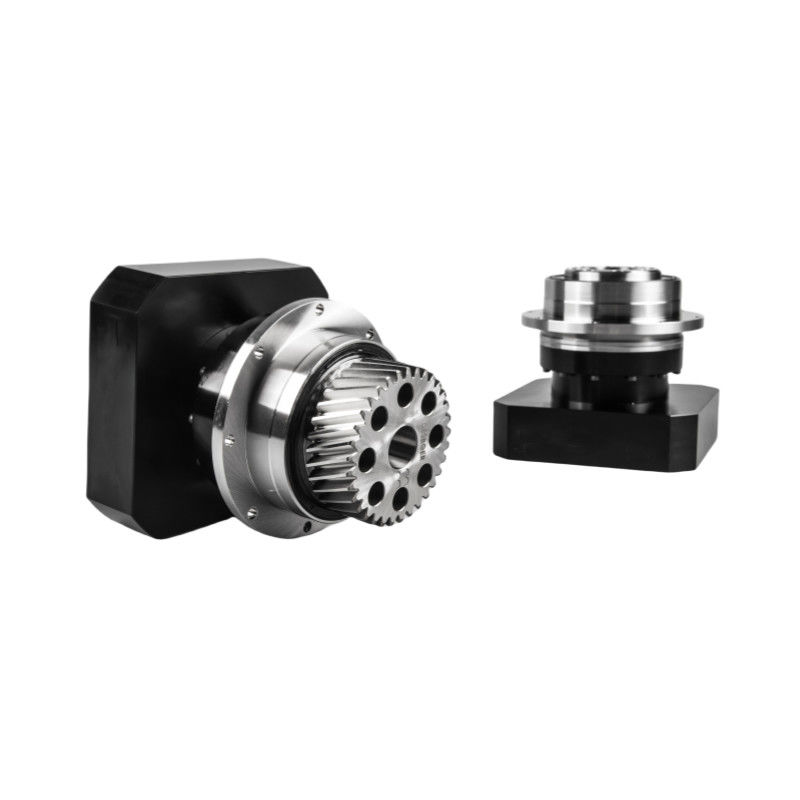

Hộp số hành tinh dòng ND có giá đỡ
Hoạt động yên tĩnhCác bánh răng xoắn ốc góp phần giảm rung động và tiếng ồn.
Độ chính xác caoSTandard phản ứng ngược là 3 vòng cung phút, lý tưởng cho kiểm soát chính xác.
Độ cứng cao & mô-men xoắnĐộ cứng cao và mô-men xoắn cao đã được đạt được bằng vòng bi cuộn kim không được cắm.
Kết nối adapter-bushingKhả năng vận động chung.
Chất béo độ nhớt caoGiải pháp hoàn hảo sử dụng chất béo chống tách có độ nhớt cao.
Không cần bảo trìKhông cần phải thay thế mỡ cho cuộc sống của đơn vị. có thể được gắn vào bất kỳ vị trí.
| Thông số kỹ thuật | Số phân đoạn | Tỷ lệ | ND047 | NDS064 | ND064 | NDS090 | ND090 | NDV110 | NDV140 | NDV200 | NDV255 | NDV285 | |
| Động lực đầu ra định số | Nm | độc thân | 4 | 22 | 45 | 45 | 110 | 130 | 280 | 560 | 1100 | 2200 | 3600 |
| 5 | 25 | 55 | 55 | 145 | 160 | 340 | 610 | 1300 | 2200 | 3300 | |||
| 7 | 20 | 48 | 48 | 125 | 130 | 300 | 560 | 1200 | 2000 | 2900 | |||
| 8 | ️ | ️ | ️ | 95 | 100 | 250 | 550 | 1100 | 1700 | 2850 | |||
| 10 | 15 | 40 | 40 | 95 | 100 | 220 | 460 | 950 | 1400 | 1900 | |||
| gấp đôi | 16 | 22 | 45 | 45 | 110 | 130 | 280 | 560 | 1100 | 2200 | 3600 | ||
| 20 | 22 | 45 | 45 | 110 | 130 | 280 | 560 | 1100 | 2000 | 3600 | |||
| 25 | 25 | 60 | 60 | 145 | 160 | 350 | 610 | 1300 | 2200 | 3300 | |||
| 30 | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ | 3100 | |||
| 35 | 20 | 50 | 50 | 125 | 140 | 310 | 560 | 1200 | 1200 | 3000 | |||
| 40 | 18 | 50 | 50 | 110 | 120 | 280 | 560 | 1200 | 1800 | ️ | |||
| 50 | 18 | 55 | 55 | 145 | 160 | 340 | 610 | 1300 | 2000 | 3300 | |||
| 60 | ️ | ️ | 48 | 125 | 120 | 300 | 560 | 1200 | 1800 | 2900 | |||
| 70 | 18 | ️ | 48 | 125 | 120 | 300 | 560 | 1100 | 1800 | 2900 | |||
| 80 | ️ | ️ | ️ | 95 | 100 | ️ | ️ | ️ | ️ | ️ | |||
| 90 | ️ | ️ | 40 | 95 | 100 | 250 | 460 | 950 | 1500 | 2200 | |||
| 100 | 15 | ️ | 40 | 95 | 100 | 220 | 460 | 950 | 1400 | 1900 | |||
| Trọng lực xoay | Kg.cm3 | độc thân | 4 | 0.03 | 0.14 | 0.14 | 0.14 | 0.51 | 2.87 | 7.54 | 25.03 | 54.37 | 283.94 |
| 5 | 0.03 | 0.13 | 0.13 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | 53.27 | 264.41 | |||
| 7 | 0.03 | 0.13 | 0.13 | 0.13 | 0.45 | 2.62 | 7.14 | 22.48 | 50.97 | 250.11 | |||
| 8 | ️ | ️ | ️ | ️ | 0.45 | 2.62 | 7.14 | 22.48 | 50.84 | 245.35 | |||
| 10 | 0.03 | 0.13 | 0.13 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | 50.56 | 241.30 | |||
| gấp đôi | 16 | 0.03 | 0.03 | 0.03 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 25.03 | 54.37 | ||
| 20 | 0.03 | 0.03 | 0.03 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 25.03 | 54.37 | |||
| 25 | 0.03 | 0.03 | 0.03 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 25.03 | 54.37 | |||
| 30 | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ | ️ | 54.37 | |||
| 35 | 0.03 | 0.03 | 0.03 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 25.03 | 54.37 | |||
| 40 | 0.03 | 0.03 | 0.03 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 25.03 | ️ | |||
| 50 | 0.03 | 0.03 | 0.03 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 25.03 | 54.37 | |||
| 60 | ️ | ️ | 0.03 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.48 | 50.56 | |||
| 70 | 0.03 | ️ | 0.03 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.48 | 50.56 | |||
| 80 | ️ | ️ | ️ | ️ | 0.13 | ️ | ️ | ️ | ️ | ️ | |||
| 90 | ️ | ️ | 0.03 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.48 | 50.56 | |||
| 100 | 0.03 | ️ | 0.03 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.48 | 50.56 | |||
| Bảng tham số | Số phân đoạn | Tỷ lệ | ND047 | NDS064 | ND064 | NDS090 | ND090 | NDV110 | NDV140 | NDV200 | NDV255 | NDV285 | |
| Động lực gia tốc tối đa | Nm | 1,2 | 1.8 lần mô-men xoắn đầu ra định số | ||||||||||
| Động lực dừng khẩn cấp | Nm | 1,2 | 3 lần mô-men xoắn đầu ra định số | ||||||||||
| Tốc độ đầu vào | rmp | 1 | 4 ~ 10 | 5000 | 5000 | 5000 | 4000 | 4000 | 4000 | 3000 | 3000 | 2200 | 2000 |
| 2 | 16~100 | 5000 | 5000 | 5000 | 4000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2200 | ||
| Tốc độ đầu vào tối đa | rmp | 1 | 4 ~ 10 | 10000 | 10000 | 10000 | 8000 | 8000 | 8000 | 6000 | 6000 | 4000 | 3500 |
| 2 | 16~100 | 10000 | 10000 | 10000 | 8000 | 8000 | 8000 | 6000 | 6000 | 4000 | 3500 | ||
| Phản ứng cực kỳ chính xác | arcmin | 1 | 4 ~ 10 | ️ | ️ | ️ | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| 2 | 16~100 | ️ | ️ | ️ | ️ | ️ | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ||
| Phản ứng chính xác | arcmin | 1 | 4 ~ 10 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 |
| 2 | 16~100 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ||
| Phản ứng tiêu chuẩn | arcmin | 1 | 4 ~ 10 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 |
| 2 | 16~100 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ≤7 | ||
| Độ cứng orsional | Nm/arcmin | 1,2 | 4~100 | 7 | 10 | 13 | 23 | 31 | 95 | 183 | 529 | 1030 | 1421 |
| Max. lực bức xạ | N | 1,2 | 4~100 | 1040 | 1700 | 2300 | 3800 | 4100 | 9400 | 15000 | 25600 | 42000 | 58000 |
| Max. lực trục | N | 1,2 | 4~100 | 690 | 850 | 1055 | 1900 | 2980 | 5600 | 9300 | 19000 | 33400 | 59000 |
| Khoảnh khắc nghiêng | Nm | 1,2 | 4~100 | 55 | 65 | 94 | 106 | 198 | 482 | 1090 | 4030 | 6100 | 8500 |
| Tuổi thọ | hr | 1,2 | 16~100 | 20000hr ((tiếp tục hoạt động 10000hr) | |||||||||
| Hiệu quả | % | 1 | 4 ~ 10 | ≥97% | |||||||||
| % | 2 | 16~100 | ≥ 94% | ||||||||||
| Trọng lượng | kg | 1 | 4 ~ 10 | 0.7 | 1.2 | 1.2 | 1.2 | 3.0 | 5.6 | 11.9 | 31.6 | 56.1 | 99.6 |
| kg | 2 | 16~100 | 1.0 | 1.6 | 1.6 | 1.6 | 3.7 | 7.3 | 15.9 | 36.9 | 70.0 | 124.5 | |
| Nhiệt độ hoạt động | °C | 1,2 | 4~100 | -30°C-90°C | |||||||||
| Lôi trơn | 1,2 | 4~100 | Mỡ tổng hợp | ||||||||||
| Lớp bảo vệ | 1,2 | 4~100 | IP65 | ||||||||||
| Vị trí gắn | 1,2 | 4~100 | Bất cứ hướng nào | ||||||||||
| Mức tiếng ồn (N1 = 3000 vòng/phút, không tải) | dB ((A) | 1 | 4~100 | ≤ 56 | ≤ 58 | ≤ 58 | ≤ 58 | ≤ 60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤ 70 | ≤ 73 |
| 2 | 16~100 | ≤ 56 | ≤ 58 | ≤ 58 | ≤ 58 | ≤ 60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤ 70 | ≤ 73 | ||
