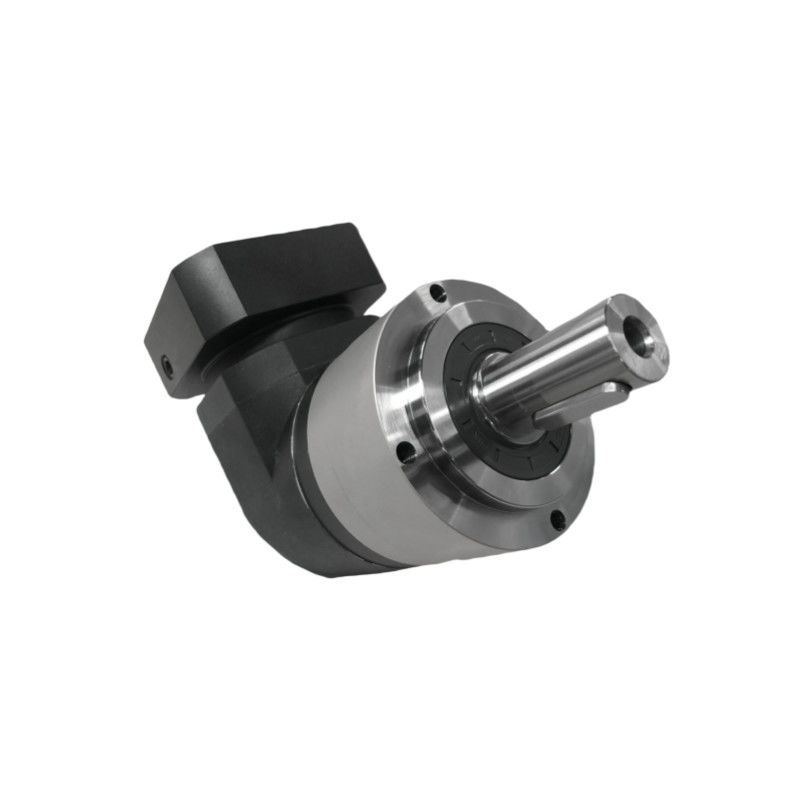

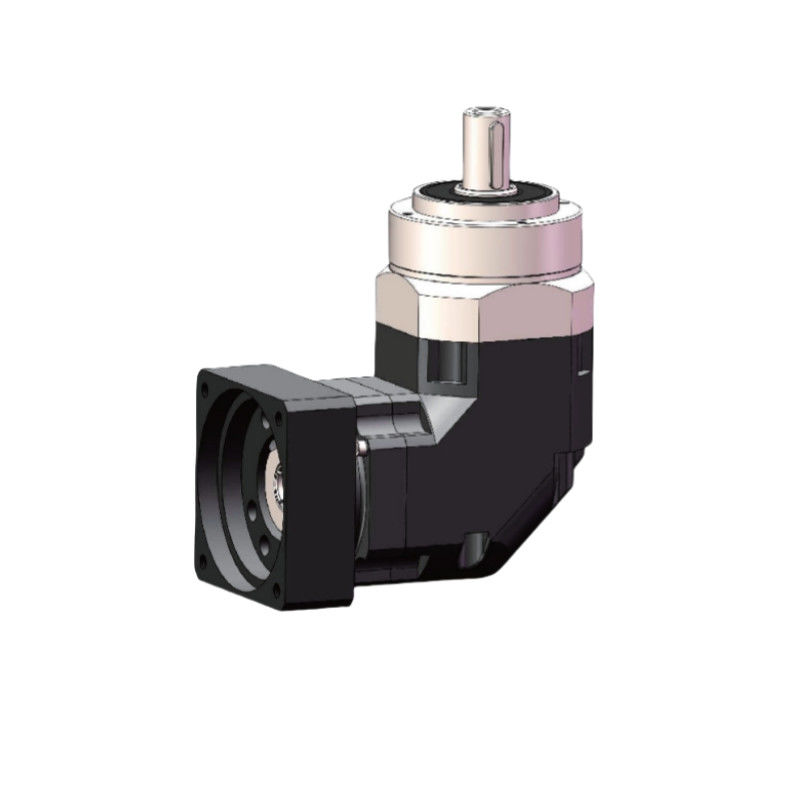

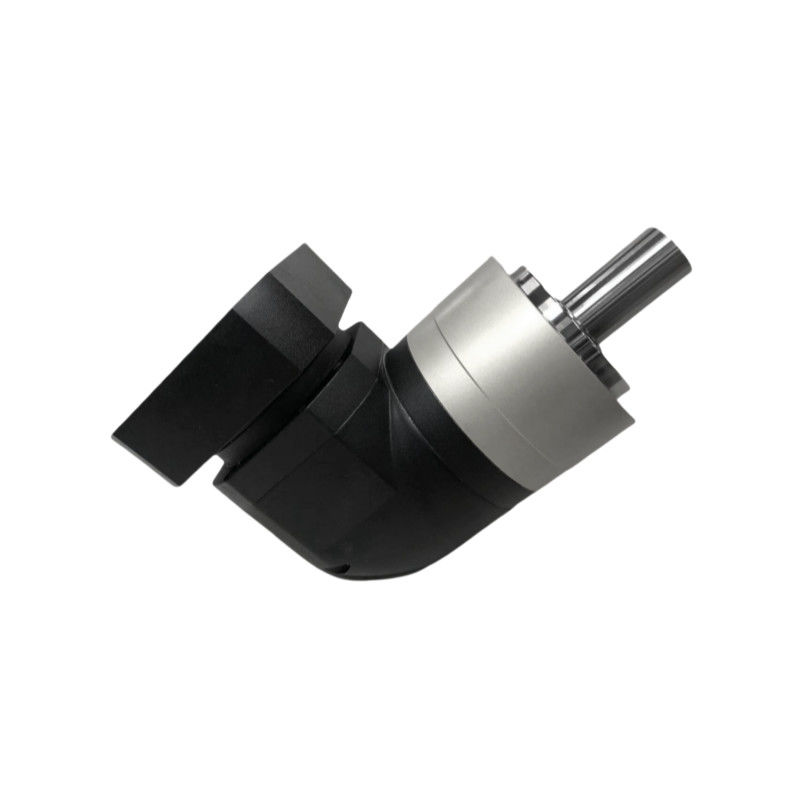

Đơn vị chính xác hai góc phải trục rỗng hộp số truyền điện ODM

Hộp chuyển số trục rỗng góc phải chính xác

ODM hộp số trục rỗng góc phải

hộp số hai trục góc phải

Nguồn gốc:

Jiangsu, Trung Quốc

Hàng hiệu:

Giant Precision

Chứng nhận:

ISO9001

Số mô hình:

Hộp số hành tinh dòng NER

Liên hệ với chúng tôi

Yêu cầu Đặt giá

Chi tiết sản phẩm

Sản phẩm:

Hộp số hành tinh dòng NER

Mô hình:

NER070, NER090, NER120, NER155, NER205, NER235

Tỉ lệ:

3 đến 200

Bộ phận:

Đơn đôi

Hiệu quả:

≥95%

Tuổi thọ:

20000 giờ

Mô-men xoắn tăng tốc tối đa:

Mô-men xoắn đầu ra định mức 1,8 lần

Lớp bảo vệ:

IP65

Nhiệt độ hoạt động:

-10oC -90oC

Phản ứng tiêu chuẩn:

≤7 phút cung

Phản ứng dữ dội siêu chính xác:

4 phút cung

Ứng dụng:

cắt laser, máy thao tác, thiết bị in ấn, sản xuất ô tô, công nghiệp dược phẩm

Bảo hành:

1 năm

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

1 bộ

Giá bán

To Be Negotiated

chi tiết đóng gói

Hộp hộp

Thời gian giao hàng

3-4 tuần

Điều khoản thanh toán

T/T

Khả năng cung cấp

20000 bộ mỗi tháng

Sản phẩm liên quan

Băng hình

Hệ thống máy gia tốc Planetarium ND

Nhận được giá tốt nhất

Băng hình

ODM ISO9001 Máy giảm hộp số hành tinh IP65 chống nước

Nhận được giá tốt nhất

Băng hình

Đơn vị chính xác hai góc phải trục rỗng hộp số truyền điện ODM

Nhận được giá tốt nhất

Băng hình

Truyền điện hộp số góc phải ổ trục rỗng tùy chỉnh

Nhận được giá tốt nhất

Liên hệ với chúng tôi

Liên hệ ngay bây giờ

Mô tả sản phẩm

Tên sản phẩm: High Precision Planetary Gearbox
Dòng sản phẩm: Dòng NER
Tính năng: Hoạt động yên tĩnh, chính xác cao, tải trọng cao không cần bảo trì, tiếng ồn thấp
Mô tả sản phẩm:
● Khái niệm thiết kế tích hợp với vòng bi có độ bền cao đảm bảo sản phẩm là bền và hiệu quả
● Có nhiều ý tưởng đầu ra khác nhau như đầu ra trục, sườn và bánh răng.
● 1 phút cung ≤ phản ứng ngược ≤ 3 phút cung
● Tỷ lệ giảm từ 3 đến 200
● Thiết kế khung: tăng mô-men xoắn và tối ưu hóa truyền động lực
● Chọn tối ưu các niêm phong dầu: giảm ma sát và hiệu quả truyền laminate
● Lớp bảo vệ IP65
● Bảo hành: 1 năm

Thông số kỹ thuật		Số phân đoạn	Tỷ lệ	NER070	NER090	NER120	NER155	NER205	NER235
Động lực đầu ra định số	Nm	độc thân	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
			14	45	130	280	520	1040	1710
			16	40	110	240	470	950	1520
			20	35	95	210	420	850	1420
		gấp đôi	15	50	120	190	320	550	1080
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
			120	50	140	290	570	1040	1800
			140	45	130	280	520	1040	1710
			160	40	110	240	470	950	1520
			180	35	95	210	420	850	1420
			200	35	95	210	420	850	1420
Trọng lực xoay	Kg.cm3	độc thân	3	0.35	2.25	6.84	23.40	68.90	152.09
			4	0.35	2.25	6.84	23.40	68.90	152.09
			5	0.35	2.25	6.84	23.40	68.90	152.09
			6	0.35	2.25	6.84	23.40	68.90	152.09
			7	0.35	2.25	6.84	23.40	68.90	152.09
			8	0.35	2.25	6.84	23.40	68.90	152.09
			9	0.35	2.25	6.84	23.40	68.90	152.09
			10	0.35	2.25	6.84	23.40	68.90	145.82
			14	0.07	1.87	6.25	21.80	65.60	145.82
			16	0.07	1.87	6.25	21.80	65.60	145.82
			20	0.07	1.87	6.25	21.80	65.60	145.82
		gấp đôi	15	0.09	0.35	2.25	6.84	23.40	68.9
			25	0.09	0.35	2.25	6.84	23.40	68.90
			30	0.09	0.35	2.25	6.84	23.40	68.90
			35	0.09	0.35	2.25	6.84	23.40	68.90
			40	0.09	0.35	2.25	6.84	23.40	68.90
			45	0.09	0.35	2.25	6.84	23.40	68.90
			50	0.09	0.35	2.25	6.84	23.40	68.90
			60	0.09	0.35	2.25	6.84	23.40	68.90
			70	0.09	0.35	2.25	6.84	23.40	68.90
			80	0.09	0.35	2.25	6.84	23.40	68.90
			90	0.09	0.35	2.25	6.84	23.40	68.90
			100	0.09	0.35	2.25	6.84	23.40	68.90
			120	0.09	0.31	1.87	6.25	21.80	65.60
			140	0.09	0.31	1.87	6.25	21.80	65.60
			160	0.09	0.31	1.87	6.25	21.80	65.60
			180	0.09	0.31	1.87	6.25	21.80	65.60
			200	0.09	0.31	1.87	6.25	21.80	65.60

Đơn vị chính xác hai góc phải trục rỗng hộp số truyền điện ODM 2

Bảng tham số		Số phân đoạn	Tỷ lệ	NER070	NER090	NER120	NER155	NER205	NER235
Động lực gia tốc tối đa	Nm	1,2	3~200	1.8 lần mô-men xoắn đầu ra định số
Động lực dừng khẩn cấp	Nm	1,2	3~200	3 lần mô-men xoắn đầu ra định số
Tốc độ đầu vào	rmp	1	3~20	5000	4000	4000	3000	3000	2000
Tốc độ đầu vào	rmp	2	15~200	5000	4000	4000	3000	3000	2000
Tốc độ đầu vào tối đa	rmp	1	3~20	10000	8000	8000	6000	6000	4000
Tốc độ đầu vào tối đa	rmp	2	15~200	10000	8000	8000	6000	6000	4000
Phản ứng cực kỳ chính xác	arcmin	1	3~20	️	≤2	≤2	≤2	≤2	≤2
Phản ứng cực kỳ chính xác	arcmin	2	15~200	️	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Phản ứng chính xác	arcmin	1	3~20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Phản ứng chính xác	arcmin	2	15~200	≤7	≤7	≤7	≤7	≤7	≤7
Phản ứng tiêu chuẩn	arcmin	1	3~20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Phản ứng tiêu chuẩn	arcmin	2	15~200	≤9	≤9	≤9	≤9	≤9	≤9
Độ cứng orsional	Nm/arcmin	1,2	3~200	8	14	27	52	148	305
Max. lực bức xạ	N	1,2	3~200	1730	3250	7000	9600	14500	27800
Max. lực trục	N	1,2	3~200	865	1625	3500	4800	7250	13900
Khoảnh khắc nghiêng	Nm	1,2	3~200	77	152	325	530	920	1840
Tuổi thọ	hr	1,2	3~200	20000hr ((tiếp tục hoạt động 10000hr)
Hiệu quả	%	1	3~20	≥95%
Hiệu quả	%	2	15~200	≥92%
Trọng lượng	kg	1	3~20	2.1	5.8	11.2	22.4	46.8	83.0
Trọng lượng	kg	2	15~200	2.0	4.6	11.1	21.8	43.7	95.0
Nhiệt độ hoạt động	°C	1,2	3~200	-10°C-90°C
Lôi trơn		1,2	3~200	Mỡ tổng hợp
Lớp bảo vệ		1,2	3~200	IP65
Vị trí gắn		1,2	3~200	Bất cứ hướng nào
Mức tiếng ồn (N1 = 3000 vòng/phút, không tải)	dB ((A)	1	3~20	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74
Mức tiếng ồn (N1 = 3000 vòng/phút, không tải)	dB ((A)	2	15~200	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74
