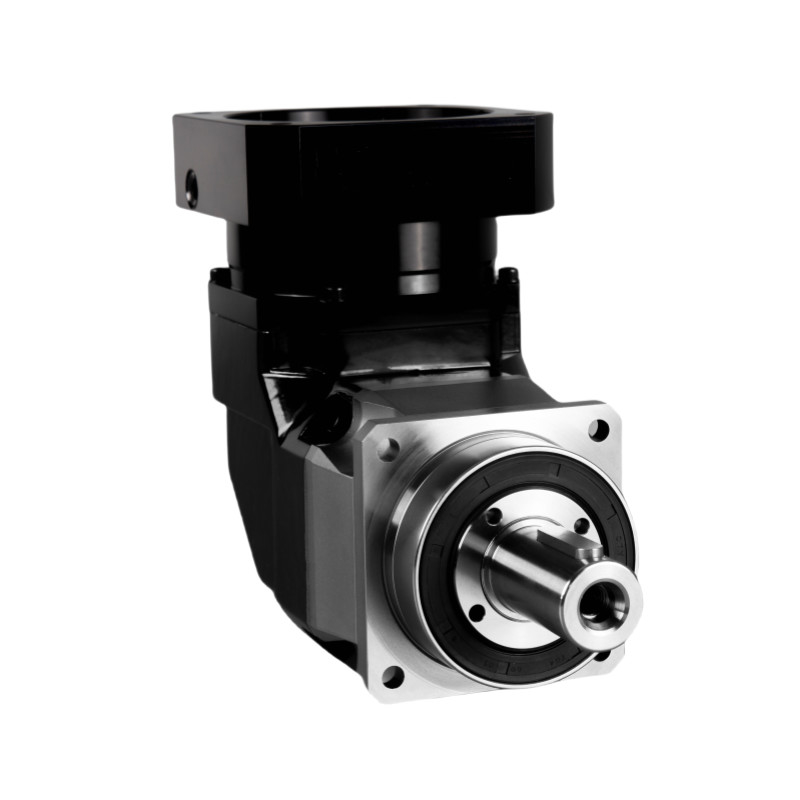

Name: Hộp số chính xác cao với một trục tích hợp giảm tốc hành tinh
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Hộp số hành tinh dòng NFR
Availability: InStock

Nhà > các sản phẩm > Bộ giảm tốc hành tinh >

Hộp số chính xác cao với một trục tích hợp giảm tốc hành tinh

Máy giảm tốc hành tinh Single Shaft

Máy giảm tốc hành tinh hộp số

Máy giảm độ chính xác hành tinh Single Shaft

Nguồn gốc:

Jiangsu, Trung Quốc

Hàng hiệu:

Giant Precision

Chứng nhận:

ISO9001

Số mô hình:

Hộp số hành tinh dòng NFR

Liên hệ với chúng tôi

Yêu cầu Đặt giá

Chi tiết sản phẩm

Sản phẩm:

Hộp số hành tinh dòng NFR

Mô hình:

NFR075,NFR100,NFR140,NFR180,NFR220,NFR250

Tỉ lệ:

3 đến 200

Phản ứng dữ dội siêu chính xác:

4 phút cung

Bộ phận:

Đơn đôi

Hiệu quả:

≥95%

Tuổi thọ:

20000 giờ

hoạt động liên tục:

10000 giờ

bôi trơn:

Mỡ tổng hợp

Lớp bảo vệ:

IP65

Nhiệt độ hoạt động:

-10oC -90oC

Ứng dụng:

máy công cụ, máy thao tác, hàn, tự động hóa phi tiêu chuẩn, thiết bị in ấn, sản xuất ô tô, thiết bị

Bảo hành:

1 năm

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

1 bộ

Giá bán

To Be Negotiated

chi tiết đóng gói

Hộp hộp

Thời gian giao hàng

3-4 tuần

Điều khoản thanh toán

T/T

Khả năng cung cấp

20000 bộ mỗi tháng

Sản phẩm liên quan

Băng hình

Hệ thống máy gia tốc Planetarium ND

Nhận được giá tốt nhất

Băng hình

ODM ISO9001 Máy giảm hộp số hành tinh IP65 chống nước

Nhận được giá tốt nhất

Băng hình

Đơn vị chính xác hai góc phải trục rỗng hộp số truyền điện ODM

Nhận được giá tốt nhất

Băng hình

Truyền điện hộp số góc phải ổ trục rỗng tùy chỉnh

Nhận được giá tốt nhất

Liên hệ với chúng tôi

Liên hệ ngay bây giờ

Mô tả sản phẩm

Thông số kỹ thuật		Số phân đoạn	Tỷ lệ	NFR075	NFR100	NFR140	NFR180	NFR220	NFR250
Động lực đầu ra định số	Nm	độc thân	3	130	220	330	890	1350	2380
			4	150	300	560	1100	2000	3050
			5	160	340	610	1180	2050	3200
			6	150	300	600	1100	1900	2850
			7	150	290	560	1000	1600	2850
			8	130	250	550	960	1550	2500
			10	110	220	460	950	1250	1850
			14	150	290	560	1000	1600	2850
			16	130	250	550	960	1550	2500
			20	110	220	460	950	1250	1850
		gấp đôi	15	130	220	330	890	1350	2380
			16	150	300	560	1100	2000	3050
			20	150	300	560	1100	2000	3050
			25	160	340	610	1180	2050	3200
			30	150	300	600	1100	1900	2850
			35	150	300	560	1000	1700	2850
			40	130	250	560	950	1600	2750
			45	️	️	460	️	️	️
			50	160	310	610	1180	2000	3100
			60	150	300	560	1050	1700	2850
			70	150	290	560	1000	1600	2800
			80	130	250	550	950	️	️
			100	110	220	460	950	1250	1850
			120	150	300	600	1100	1900	2850
			140	150	290	560	1000	1600	2850
			160	130	250	550	960	1550	2500
			200	110	220	460	950	1250	1850
Trọng lực xoay	Kg.cm3	độc thân	3	2.25	6.84	23.40	68.90	152.09	280.86
			4	2.25	6.84	23.40	68.90	152.09	280.86
			5	2.25	6.84	23.40	68.90	152.09	280.86
			6	2.25	6.84	23.40	68.90	152.09	280.86
			7	2.25	6.84	23.40	68.90	152.09	280.86
			8	2.25	6.84	23.40	68.90	152.09	280.86
			10	2.25	6.84	23.40	68.90	145.82	270.07
			14	1.87	6.25	21.80	65.60	145.82	270.07
			16	1.87	6.25	21.80	65.60	145.82	270.07
			20	1.87	6.25	21.80	65.60	145.82	270.07
		gấp đôi	15	0.35	2.25	6.84	23.40	68.90	152.09
			16	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.35	2.25	6.84	23.40	68.90	152.09
			30	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.35	2.25	6.84	23.40	68.90	152.09
			45	️	️	6.84	️	️	️
			50	0.35	2.25	6.84	23.40	68.90	152.09
			60	0.35	2.25	6.84	23.40	68.90	152.09
			70	0.35	2.25	6.84	23.40	68.90	152.09
			80	0.35	2.25	6.84	23.40	️	️
			100	0.35	2.25	6.84	23.40	68.90	152.09
			120	0.31	1.87	6.25	21.80	65.60	145.82
			140	0.31	1.87	6.25	21.80	65.60	145.82
			160	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.31	1.87	6.25	21.80	65.60	145.82

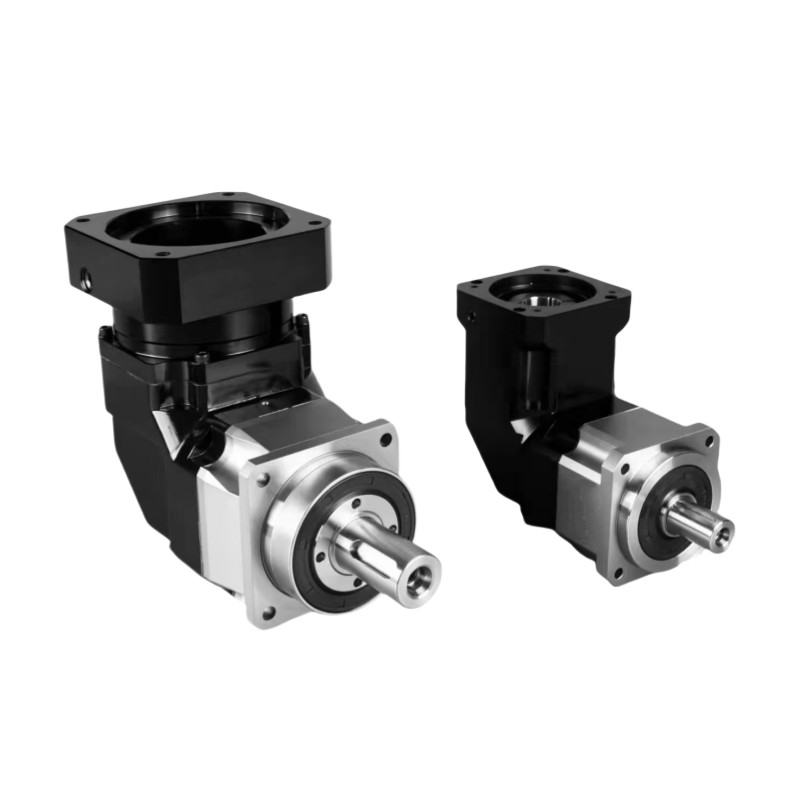

Hộp số chính xác cao với một trục tích hợp giảm tốc hành tinh 2

Bảng tham số		Số phân đoạn	Tỷ lệ	NFR075	NFR100	NFR140	NFR180	NFR220	NFR250
Động lực gia tốc tối đa	Nm	1,2	3~200	1.8 lần mô-men xoắn đầu ra định số
Động lực dừng khẩn cấp	Nm	1,2	3~200	3 lần mô-men xoắn đầu ra định số
Tốc độ đầu vào	rmp	1	3~20	4000	4000	3000	3000	2000	1500
Tốc độ đầu vào	rmp	2	15~200	4500	4000	3000	3000	2000	2500
Tốc độ đầu vào tối đa	rmp	1	3~20	8000	8000	6000	6000	4000	2500
Tốc độ đầu vào tối đa	rmp	2	15~200	8000	8000	6000	6000	4000	4000
Phản ứng cực kỳ chính xác	arcmin	1	3~20	≤2	≤2	≤2	≤2	≤2	≤2
Phản ứng cực kỳ chính xác	arcmin	2	15~200	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Phản ứng chính xác	arcmin	1	3~20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Phản ứng chính xác	arcmin	2	15~200	≤7	≤7	≤7	≤7	≤7	≤7
Phản ứng tiêu chuẩn	arcmin	1	3~20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Phản ứng tiêu chuẩn	arcmin	2	15~200	≤9	≤9	≤9	≤9	≤9	≤9
Độ cứng orsional	Nm/arcmin	1,2	3~200	14	31	57	182	400	580
Max. lực bức xạ	N	1,2	3~200	4800	9450	15200	23000	34000	58000
Max. lực trục	N	1,2	3~200	3800	6250	12000	14500	23000	59000
Khoảnh khắc nghiêng	Nm	1,2	3~200	365	990	1900	2870	5550	8500
Tuổi thọ	hr	1,2	3~200	20000hr ((tiếp tục hoạt động 10000hr)
Hiệu quả	%	1	3~20	≥95%
Hiệu quả	%	2	15~200	≥92%
Trọng lượng	kg	1	3~20	6.4	13.9	23.7	50.0	83.0	100.3
Trọng lượng	kg	2	15~200	7.8	15.1	26.7	54.0	95.0	125.3
Nhiệt độ hoạt động	°C	1,2	3~200	-10°C-90°C
Lôi trơn		1,2	3~200	Mỡ tổng hợp
Lớp bảo vệ		1,2	3~200	IP65
Vị trí gắn		1,2	3~200	Bất cứ hướng nào
Mức tiếng ồn (N1 = 3000 vòng/phút, không tải)	dB ((A)	1	3~20	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 75
Mức tiếng ồn (N1 = 3000 vòng/phút, không tải)	dB ((A)	2	15~200	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 75
