Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:

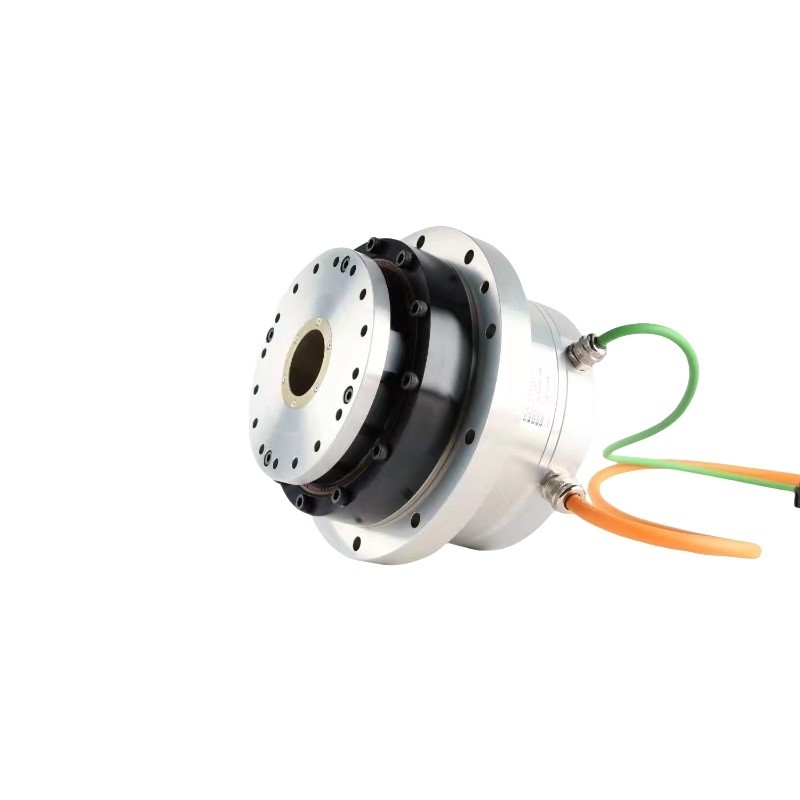

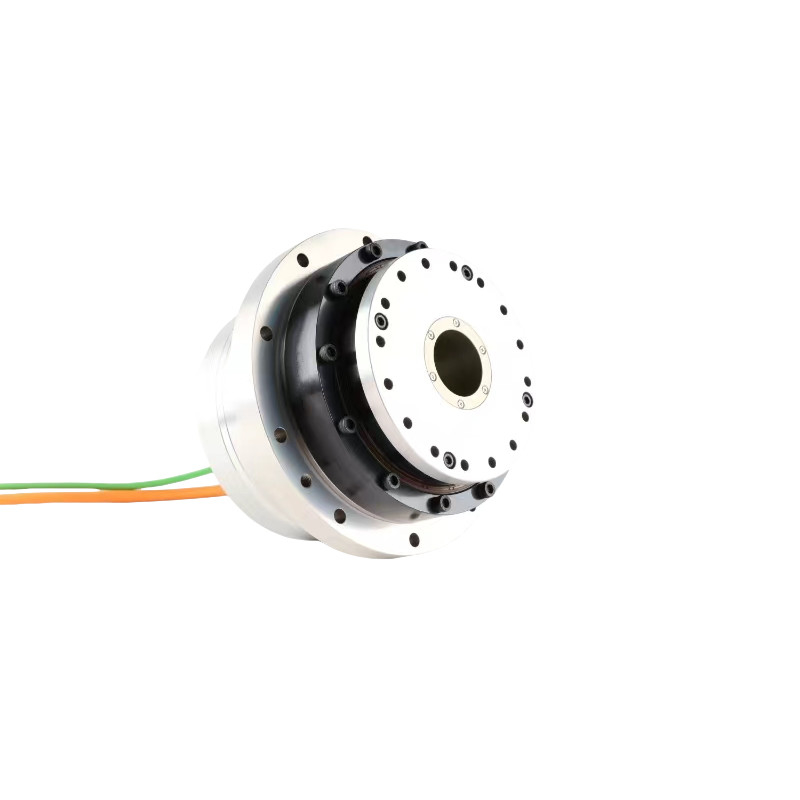

HAMF trục rỗng lớn hơn với đầu ra bên
Băng hình
| Dòng HAMF- | 25 | 32 | 40 | ||||||||||||||
| Tỷ lệ giảm | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Vòng xoắn đỉnh | Số m | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 441 | 436 | 459 | 400 | 641 | 702 | 762 | 800 |
| Mô-men định số | Số m | 68.5 | 107 | 133 | 133 | 133 | 90 | 150 | 190 | 230 | 267 | 150 | 240 | 300 | 360 | 480 | |
| Tốc độ tối đa | rpm | 94 | 59 | 48 | 40 | 30 | 75 | 47 | 38 | 31 | 24 | 59 | 37 | 30 | 25 | 19 | |
| Tốc độ định số | rpm | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 39 | 25 | 20 | 17 | 12 | |
| Dòng điện tối đa | Vũ khí | 6.9 | 6.07 | 5.58 | 4.97 | 3.92 | 11.56 | 10.95 | 9.6 | 8.5 | 6.72 | 14.42 | 14.55 | 12.78 | 11.58 | 9.13 | |
| Lượng điện | Vũ khí | 3.9 | 3.84 | 3.83 | 3.2 | 2.4 | 4.16 | 4.37 | 4.44 | 4.48 | 3.91 | 5.41 | 5.45 | 5.46 | 5.47 | 5.48 | |
| Hằng số mô-men xoắn | N m/Arms | 17.54 | 27.86 | 34.74 | 41.62 | 55.38 | 21.62 | 34.34 | 42.82 | 51.3 | 68.26 | 27.74 | 44.06 | 54.94 | 65.82 | 87.58 | |
| Kháng pha | Ohm ((20°C) | 3.55 | 2.1 | 2 | |||||||||||||
| Khả năng dẫn pha | mH | 10 | 12 | 6 | |||||||||||||
| EMF phía sau | Vrms/krpm | 40 | 52.5 | 65 | |||||||||||||
| 48VDC | Vòng xoắn đỉnh | Số m | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 411 | 436 | 459 | 280 | 440 | 550 | 660 | 800 |
| Mô-men định số | Số m | 64 | 100 | 125 | 133 | 133 | 90 | 145 | 180 | 215 | 267 | 140 | 230 | 280 | 340 | 450 | |
| Tốc độ tối đa | rpm | 59 | 37 | 30 | 25 | 19 | 53 | 33 | 27 | 22 | 17 | 43 | 27 | 22 | 18 | 14 | |
| Tốc độ định số | rpm | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 31 | 20 | 16 | 13 | 10 | |
| Dòng điện tối đa | Vũ khí | 26.96 | 23.71 | 21.83 | 19.44 | 15.32 | 47.13 | 44.63 | 39.13 | 34.65 | 27.41 | 42.89 | 42.44 | 42.54 | 42.61 | 38.82 | |
| Lượng điện | Vũ khí | 14.26 | 14.03 | 14.06 | 12.49 | 9.39 | 16.97 | 17.21 | 17.14 | 17.09 | 15.95 | 21.45 | 22.18 | 21.66 | 21.95 | 21.84 | |
| Hằng số mô-men xoắn | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | 5.3 | 8.42 | 10.5 | 12.58 | 16.74 | 6.53 | 10.37 | 12.93 | 15.49 | 20.61 | |
| Kháng pha | Ohm ((20°C) | 0.13 | 0.2 | 0.074 | |||||||||||||
| Khả năng dẫn pha | mH | 0.36 | 0.4 | 0.3 | |||||||||||||
| EMF phía sau | Vrms/krpm | 10.5 | 12.57 | 15 | |||||||||||||
| Bộ mã hóa tuyệt đối | Loại mã hóa | Bộ mã hóa tuyệt đối | |||||||||||||||
| Độ phân giải (một vòng quay động cơ) | một chút | 23,24 bit | 23bit | ||||||||||||||
| Máy tính nhiều vòng quay | một chút | 16 | |||||||||||||||
| Độ chính xác vị trí một chiều | Arc sec | ≤ 70 | ≤ 60 | ≤ 60 | ≤50 | ≤50 | ≤ 65 | ≤ 60 | ≤ 55 | ≤45 | ≤45 | ≤ 60 | ≤ 60 | ≤50 | ≤45 | ≤45 | |
| Khả năng lặp lại độ chính xác vị trí | Arc sec | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| Độ cứng lật | x104 N·m /rad | 38 | 95 | 175 | |||||||||||||
| Độ cứng xoắn | x104 N·m /rad | 3.4 | 4.6 | 3.4 | 9.9 | 14 | 18.6 | ||||||||||
| Khoảnh khắc quán tính | Không phanh | kg*m2 | 2.3*10^-4 | 8.03*10^-4 | 1.72*10^-3 | ||||||||||||
| Vật thể | Không phanh | Kg | 3.7 | 6.68 | 12.2 | ||||||||||||
| Số cột động cơ | Cây cột | 16 | |||||||||||||||
| Điều kiện môi trường | Nhiệt độ hoạt động: 0~40°C Nhiệt độ lưu trữ: -20~60°C Độ ẩm hoạt động / Độ ẩm lưu trữ: 20 ~ 80% RH (không ngưng tụ) Chống rung: 24,5m/s2 (tần số: 10~400Hz) Không có bụi hoặc bột kim loại, khí ăn mòn, khí dễ cháy, sương mù dầu và sử dụng trong nhà khác, tránh ánh sáng mặt trời trực tiếp Dưới 1000m độ cao |
||||||||||||||||
| Khử nhiệt động cơ | Chống cách nhiệt: hơn 100MΩ ((DC500V) | ||||||||||||||||
| Năng lượng điện đệm: AC1500V/ 1 phút | |||||||||||||||||
| Lớp cách nhiệt: F | |||||||||||||||||
| Mức độ bảo vệ | Loại tự làm mát hoàn toàn kín (IP65) | ||||||||||||||||
