Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
14/17/20/20/25/32/40
High Torsional Stiffness LHT - I Series Harmonic Drive Gearbox
Mô tả sản phẩm
LHT - I series flexspline có cấu trúc xi lanh tiêu chuẩn rỗng, sử dụng máy phát sóng loại đơn thân.
Máy giảm âm thanh này có cấu trúc nhỏ gọn. Cánh đầu vào phù hợp trực tiếp với lỗ bên trong của máy tạo sóng và được kết nối thông qua một phím phẳng.Nó có thể được sử dụng trong chế độ kết nối của việc cố định cuối spline cứng và đầu ra cuối flexspline; nó cũng có thể được sử dụng trong chế độ kết nối để cố định đầu flexspline và đầu ra đầu cứng spline.
Các đơn vị bánh răng loạt LHT - I có thể được sử dụng rộng rãi trong robot, robot hình người, thiết bị sản xuất bán dẫn, thiết bị sản xuất FPD và thiết bị sản xuất gốm thủy tinh.
Các đặc điểm chính
Bảng tham số định số của LHT - I series
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ) |
Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ) |
Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Giờ | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤20 | 0.4 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤20 | 0.54 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 110 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤20 | 0.72 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤20 | 1.22 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤20 | 2.54 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤20 | 4.4 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||

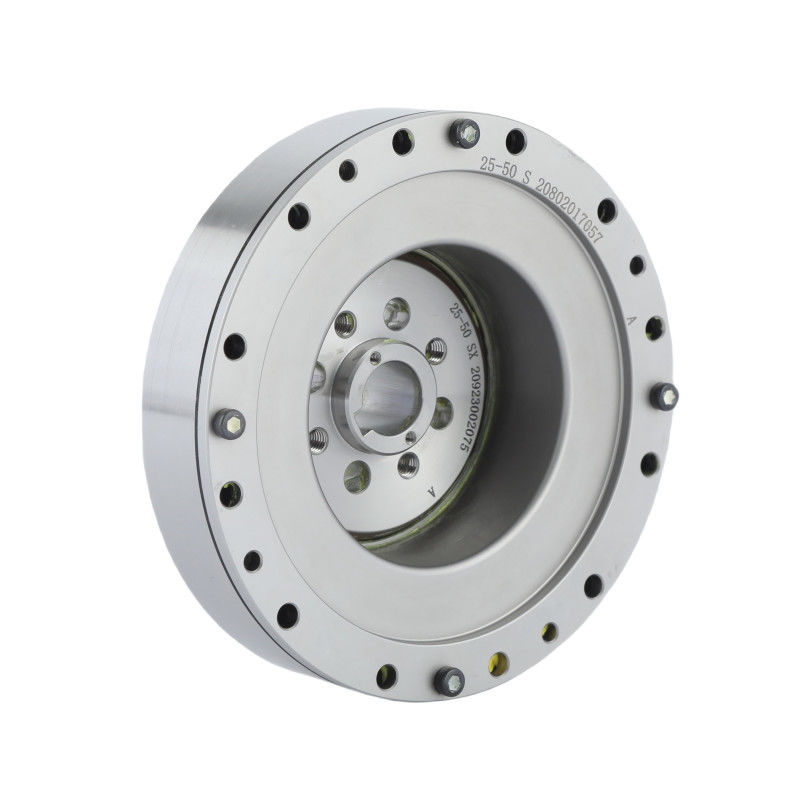

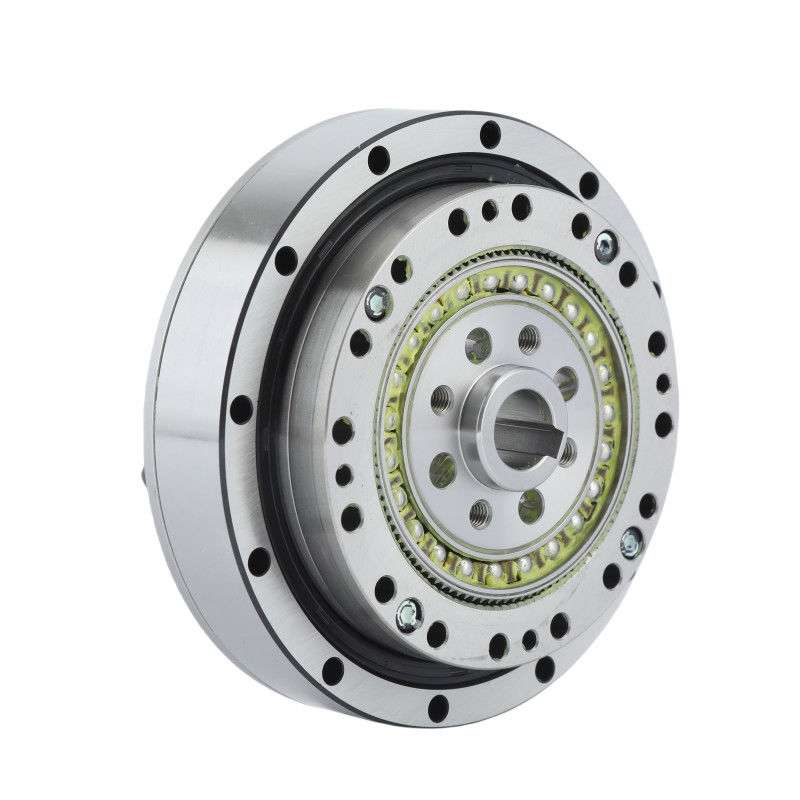

Hình ảnh chi tiết
| Các đặc điểm chính của LHT - I Harmonic Gears | |||
| Sản phẩm | Động cơ điều khiển trực tiếp giảm sóng căng | ||
|
Vật liệu
|
Thép, nhôm, polyurethane, vòng bi và niêm phong, dầu bôi trơn | ||
|
Tỷ lệ giảm
|
501:1 đến 160:1 | ||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | ||
|
Tốc độ đầu vào trung bình
|
3500 vòng/phút | ||
|
Tốc độ đầu vào tối đa
|
8500 vòng/phút | ||
|
Sự sống được thiết kế
|
15000 giờ | ||
|
Mô hình
|
14, 17, 20, 25, 32, 40 | ||
|
Trọng lượng
|
0.4 đến 4,4 kg | ||
| Bảo hành | 1 năm | ||
Ứng dụng
|
|
|
| Robot công nghiệp | Thiết bị y tế | Máy CNC |
