Nguồn gốc:
Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
14/17/20/20/25/32/40
Mô tả sản phẩm

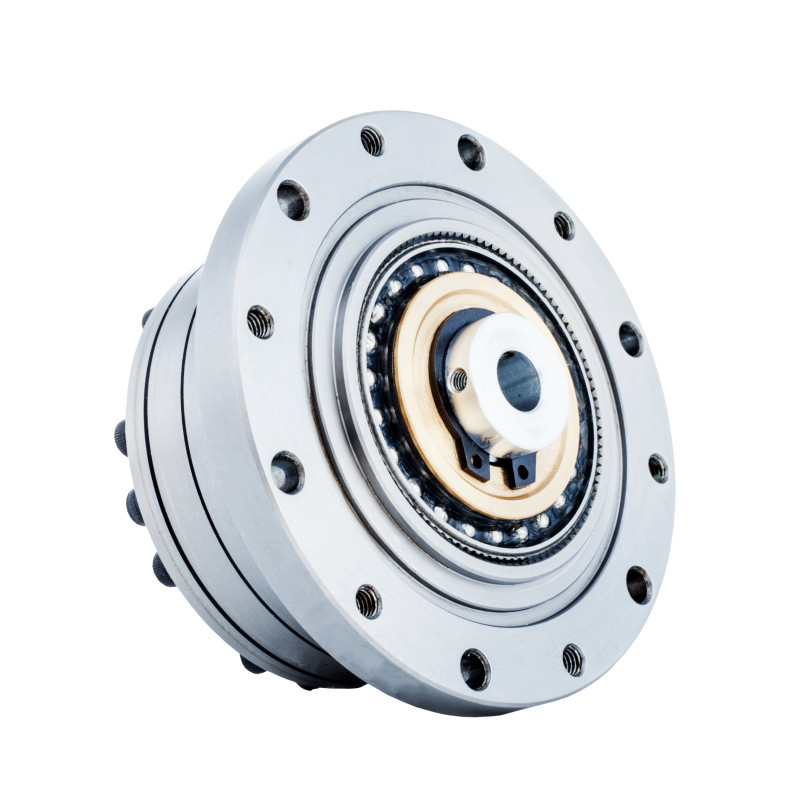

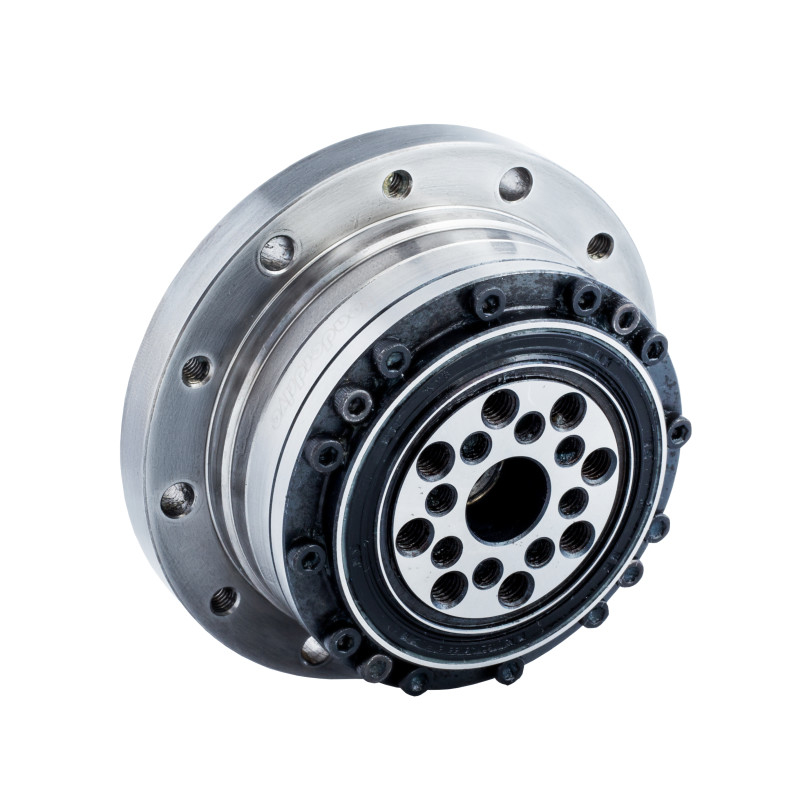

Máy giảm sóng căng của loạt LSS - II sử dụng máy phát sóng kiểu trượt chéo, trục đầu vào được kết nối với lỗ bên trong máy phát sóng thông qua một nối Oldham,là một bộ bánh răng thành phần được kết hợp với một vòng bi và sợi vòm đầu ra cán chéo chính xác.
Sử dụng bánh răng hài hòa này là một giải pháp đầu bánh răng rất nhỏ gọn, mạnh mẽ và dễ sử dụng.
Các bánh răng sóng căng flexspline hình cốc LSS - II tiêu chuẩn có thể được sử dụng rộng rãi trong robot, thiết bị sản xuất bán dẫn, thiết bị laser, thiết bị sản xuất mạch in,Thiết bị y tế, kính thiên văn, công cụ máy kim loại, thiết bị đóng gói, hàng không vũ trụ và các lĩnh vực khác.
Các đặc điểm chính
Spphát triểns
Bảng tham số định số của LSS - II series
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa cho phép | Tốc độ quay đầu vào trung bình cho phép | Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế | ||||
| Mỡ | Mỡ | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Giờ | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤20 | 0.51 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤20 | 0.67 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 108 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤20 | 0.96 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤20 | 1.46 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤20 | 3.11 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤20 | 4.6 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||
Hình ảnh chi tiết
| Các đặc điểm chính của các đơn vị thiết bị LSS - Series II | |||
| Sản phẩm | Máy giảm sóng căng hình cốc LSS - II | ||
|
Vật liệu
|
Thép, nhôm, polyurethane, vòng bi và niêm phong, chất bôi trơn | ||
|
Tỷ lệ giảm
|
50, 80, 100, 120 | ||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | ||
|
Tốc độ đầu vào trung bình
|
3500 vòng/phút | ||
|
Tốc độ đầu vào tối đa
|
8500 vòng/phút | ||
|
Sự sống được thiết kế
|
15000 giờ | ||
|
Mô hình
|
14, 17, 20, 25, 32, 40 | ||
|
Trọng lượng
|
0.51 đến 4,6 kg | ||
| Bảo hành | 1 năm | ||
