Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Mẫu 14, 17, 20, 25, 32
Mô tả sản phẩm

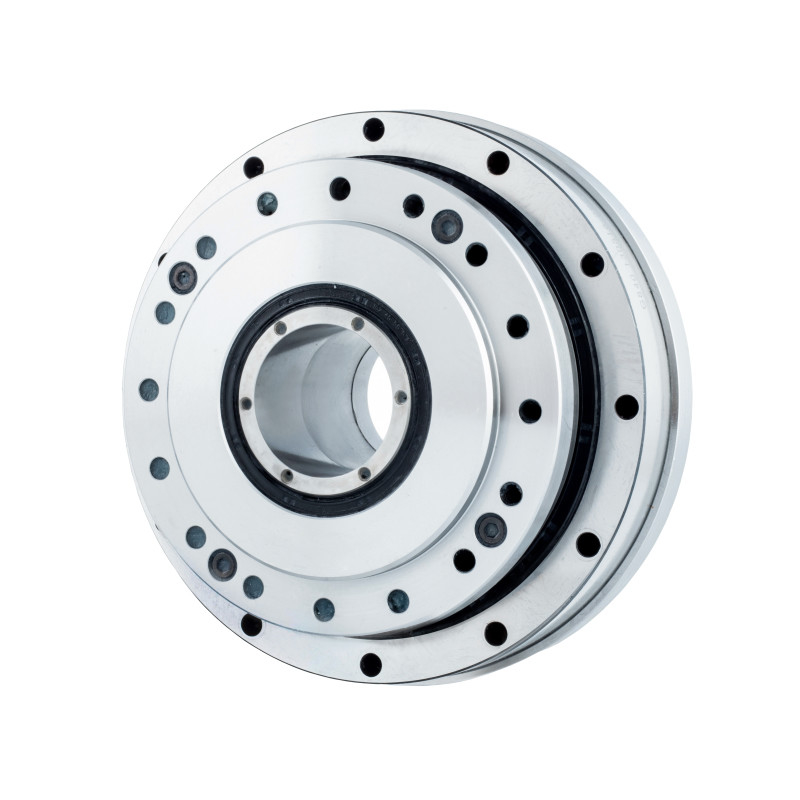

LHD - bộ phận giảm sóng căng III là các đơn vị bánh răng siêu phẳng có công suất mô-men xoắn lớn.
Nó được thiết kế với bố cục nhỏ gọn và đơn giản để tích hợp dễ dàng, giúp cung cấp một dấu chân nhỏ và giảm trọng lượng cho các ứng dụng không gian hạn chế.
Những máy giảm tốc độ siêu phẳng này rất phù hợp để sử dụng làm khớp cuối robot và máy giảm tốc cuối cùng của khách hàng.
Các đặc điểm chính
Bảng tham số định số của LHD - III series
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa được cho phép ((Grease) | Tốc độ xoay đầu vào trung bình cho phép ((Grease) | Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế |
| Nm | Nm | Nm | Nm | r/min | r/min | Arc Sec | Kg | Giờ | ||
| 14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤20 | 0.64 | 9000 |
| 80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
| 100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
| 17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤20 | 0.87 | 9000 |
| 80 | 15 | 29 | 19 | 61 | 10000 | |||||
| 100 | 16 | 37 | 27 | 71 | 10000 | |||||
| 20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤20 | 1.14 | 9000 |
| 80 | 24 | 51 | 33 | 89 | 10000 | |||||
| 100 | 28 | 57 | 34 | 95 | 10000 | |||||
| 25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤20 | 1.75 | 9000 |
| 80 | 44 | 96 | 60 | 179 | 10000 | |||||
| 100 | 47 | 110 | 75 | 184 | 10000 | |||||
| 32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤20 | 3.56 | 9000 |
| 80 | 83 | 213 | 117 | 398 | 10000 | |||||
| 100 | 96 | 233 | 151 | 420 | 10000 |

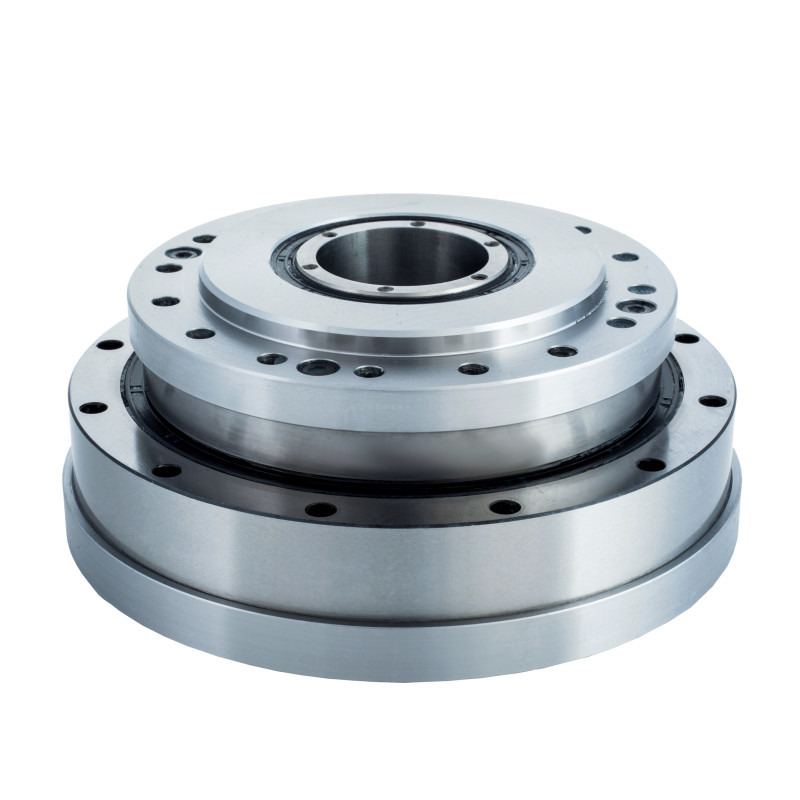

Hình ảnh chi tiết
| Đặc điểm chính của LHD - Series III Ultra - Flat Depression Wave Reducer | |||
| Sản phẩm | Máy giảm sóng căng siêu phẳng | ||
|
Vật liệu
|
Thép, nhôm, polyurethane, vòng bi và niêm phong, dầu bôi trơn | ||
|
Tỷ lệ giảm
|
50, 80, 100 | ||
|
Phản ứng dữ dội
|
Ít hơn 20 arc sec | ||
|
Tốc độ đầu vào trung bình
|
3500 vòng/phút | ||
|
Tốc độ đầu vào tối đa
|
8500 vòng/phút | ||
|
Sự sống được thiết kế
|
10000 giờ | ||
|
Mô hình
|
14, 17, 20, 25, 32 | ||
|
Trọng lượng
|
0.34 đến 1,9 kg | ||
| Bảo hành | 1 năm | ||
Ứng dụng
|
|
|
| Robot công nghiệp | Hàng không vũ trụ | Hệ thống đóng gói |
