Nguồn gốc:
Jiangsu, Trung Quốc
Hàng hiệu:
Giant Precision
Chứng nhận:
ISO9001
Số mô hình:
Mẫu 8, Mẫu 11
Mô tả sản phẩm
Các đơn vị truyền động hài hòa mô hình 8 và mô hình 11 của loạt LS và LH được gọi là bộ giảm sóng căng dạng nhỏ.
LS Và LH series miniature strain wave reducers cung cấp độ chính xác định vị cao trong một gói rất nhỏ gọn.
Những động cơ hài hòa này rất phù hợp cho các ứng dụng bán dẫn và robot, đặc biệt là các trục đầu cánh tay cho robot công nghiệp và cộng tác nhỏ,Máy công nghiệp mà trọng lượng là một yếu tố quan trọng.
Các đặc điểm chính
• Gắn gọn và nhẹ
• Chọn vị trí chính xác cao
• Khả năng mô-men xoắn cao
• Khả năng tải trọng phóng xạ, trục và khoảnh khắc cao
• Có ba tỷ lệ giảm: 50:1 đến 100:1
Bảng tham số định số của loạt LS
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ) |
Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ) |
Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Giờ | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.08 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤30 | 0.25 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 0.17 | 10000 | ||||
Bảng tham số định số của loạt LH
| Mô hình | Tỷ lệ giảm | Mô-men xoắn định số ở 2000r/min đầu vào | Động lực tối đa cho phép khi khởi động và dừng | Giá trị tối đa cho phép cho mô-men xoắn tải trung bình | Vòng quay tối đa cho phép | Tốc độ xoay đầu vào tối đa cho phép (Nhiết mỡ) |
Tốc độ quay đầu vào trung bình cho phép (Nhiết mỡ) |
Phản ứng dữ dội | Trọng lượng | Tuổi thọ thiết kế | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Giờ | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||

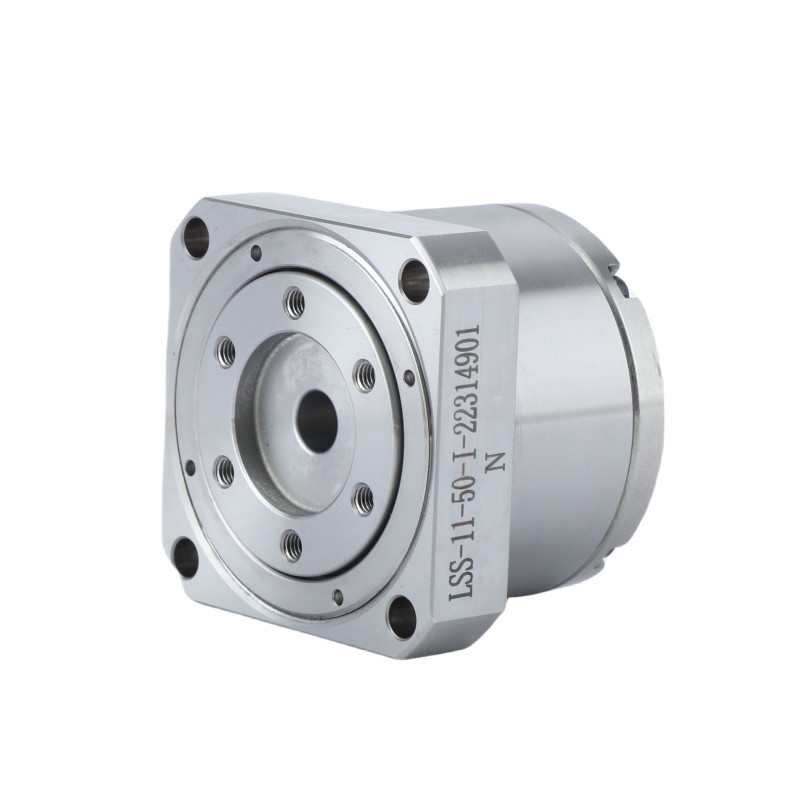

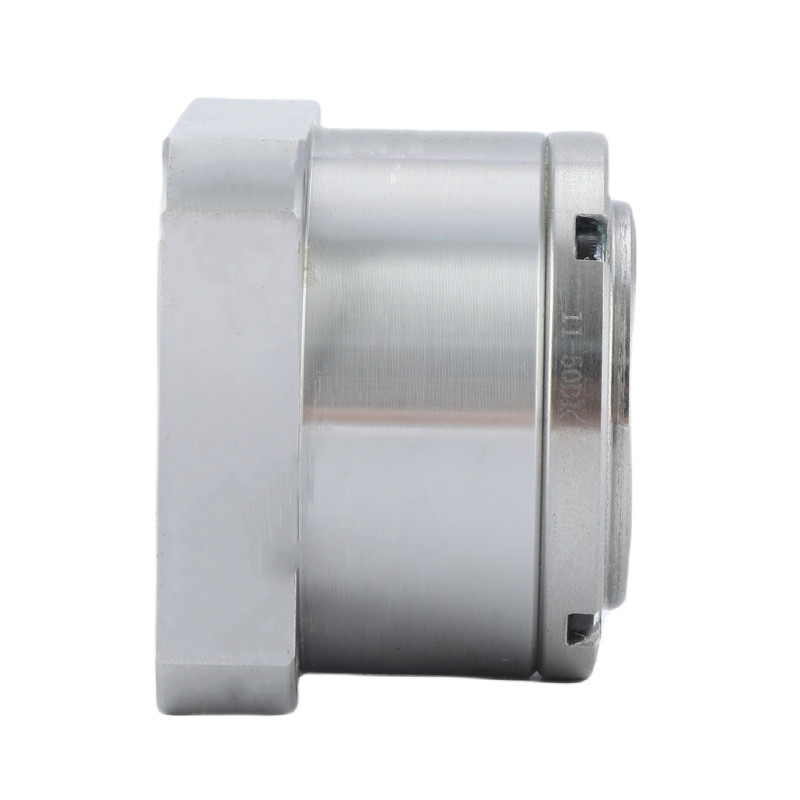

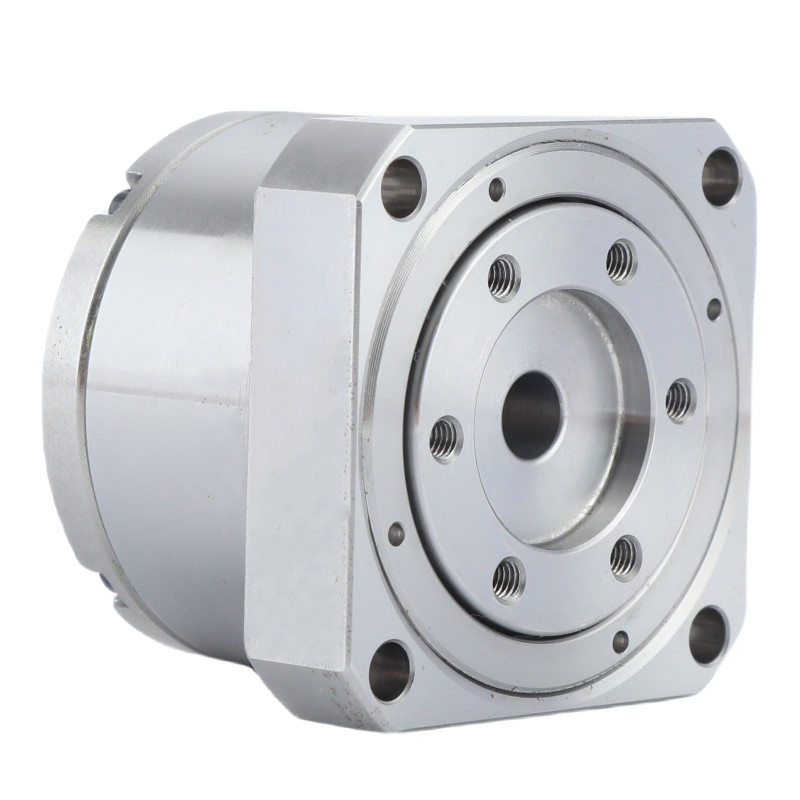

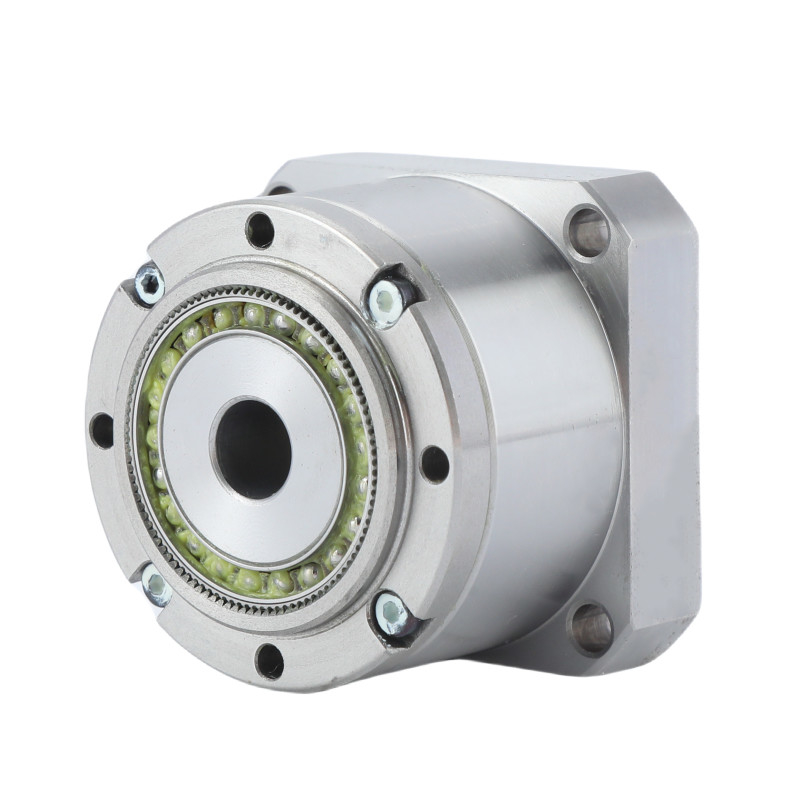

Hình ảnh chi tiết
| Các đặc điểm chính củaLS và LH Series Miniature Harmonic Drive | |||
| Sản phẩm | Máy giảm sóng căng nhỏ | ||
|
Vật liệu
|
Thép, nhôm, polyurethane, vòng bi và niêm phong, dầu bôi trơn | ||
|
Tỷ lệ giảm
|
50, 80, 100 | ||
|
Phản ứng dữ dội
|
Ít hơn 30 arc sec | ||
|
Tốc độ đầu vào trung bình
|
3500 vòng/phút | ||
|
Tốc độ đầu vào tối đa
|
8500 vòng/phút | ||
|
Sự sống được thiết kế
|
10000 giờ | ||
|
Mô hình
|
8, 11 | ||
|
Trọng lượng
|
00,06 đến 0,27 kg | ||
| Bảo hành | 1 năm | ||
Ứng dụng
Động cơ hài hòa, hoặc động cơ bánh răng hài hòa, là các cơ chế bánh răng chuyên biệt được biết đến với độ chính xác và thiết kế nhỏ gọn của chúng.Họ tìm thấy ứng dụng trong nhiều lĩnh vực khác nhau do các đặc tính độc đáo của họ.
| Robot học | Các động cơ hài hòa được sử dụng rộng rãi trong robot do tỷ lệ mô-men xoắn cao và độ chính xác. Chúng giúp đạt được điều khiển và định vị chính xác trong cánh tay và chân robot. | |
| Hàng không vũ trụ | Trong kỹ thuật hàng không vũ trụ, các động cơ này được sử dụng trong các hệ thống vệ tinh và tàu vũ trụ do độ tin cậy và nhỏ gọn của chúng.Chúng rất cần thiết trong các cơ chế đòi hỏi độ chính xác cao và phản ứng phản ứng tối thiểu, chẳng hạn như ăng-ten vệ tinh và xe hạ cánh. | |
| Thiết bị y tế | Các ổ đĩa hài hòa được sử dụng trong các thiết bị y tế khác nhau, bao gồm cả robot phẫu thuật và thiết bị chẩn đoán.Độ chính xác và chuyển động trơn tru của chúng rất quan trọng cho các hoạt động tinh tế và chẩn đoán chính xác. | |
| Tự động hóa công nghiệp | Chúng được sử dụng trong các hệ thống tự động hóa công nghiệp cho các nhiệm vụ như xử lý vật liệu, lắp ráp và công cụ máy.Khả năng xử lý tải trọng lớn trong khi duy trì độ chính xác làm cho chúng phù hợp với các ứng dụng này. | |
| Hệ thống quang học | Máy đẩy hài hòa được sử dụng trong các hệ thống quang học, chẳng hạn như kính thiên văn và máy ảnh chính xác cao, nơi định vị chính xác và chơi cơ khí tối thiểu là rất quan trọng. | |
| Ô tô | Trong các ứng dụng ô tô, các ổ đĩa hài hòa có thể được tìm thấy trong các hệ thống đòi hỏi điều khiển chuyển động nhỏ gọn và hiệu quả,chẳng hạn như trong một số loại cơ chế lái hoặc hệ thống hỗ trợ lái xe tiên tiến (ADAS). | |
